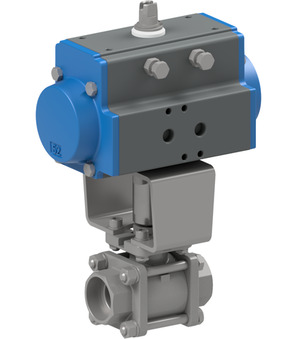

Kugelhahn mit Druckluftdrehantrieb Serie BAC5

Einschweißenden; Gehäuse, Kugel 1.4401; Dichtungen PTFE-verstärkt/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C

Kugelhahn mit Druckluftdrehantrieb Serie BAC5 Kugelhahn mit Druckluftdrehantrieb Serie BAC5 Kugelhahn mit Druckluftdrehantrieb Serie BAC5
Grundversion
Einschweißenden DN Baulänge Druckbereich Spannung Ausführung Schaltertyp Kontaktmaterial Gehäusematerial Typ Sequence
10 mm 10 mm 57 mm 0...64 bar - - - - - BAC5-003-SSTV-D0 25120012
10 mm 10 mm 57 mm 0...64 bar - - - - - BAC5-003-SSTV-D0B 25120013
15 mm 15 mm 65 mm 0...64 bar - - - - - BAC5-004-SSTV-D0 25120020
15 mm 15 mm 65 mm 0...64 bar - - - - - BAC5-004-SSTV-D0B 25120021
20 mm 20 mm 76 mm 0...40 bar - - - - - BAC5-005-SSTV-D0 25120028
25 mm 25 mm 92 mm 0...40 bar - - - - - BAC5-006-SSTV-D0 25120035
32 mm 32 mm 106 mm 0...25 bar - - - - - BAC5-007-SSTV-D0 25120042
40 mm 40 mm 116 mm 0...25 bar - - - - - BAC5-008-SSTV-D0 25120050
50 mm 50 mm 136 mm 0...25 bar - - - - - BAC5-009-SSTV-D0 25120057
65 mm 65 mm 153 mm 0...16 bar - - - - - BAC5-010-SSTV-D0 25120064
80 mm 80 mm 180 mm 0...16 bar - - - - - BAC5-011-SSTV-D0 25120071
100 mm 100 mm 217 mm 0...16 bar - - - - - BAC5-012-SSTV-D0 25120078
Varianten
Einschweißenden DN Baulänge Druckbereich Spannung Ausführung Schaltertyp Kontaktmaterial Gehäusematerial Typ Sequence
10 mm 10 mm 57 mm 0...64 bar 24VDC / 48V/50-60Hz Standard - - - BAC5-003-SSTV-D0B-ABS51-C001-03-C002-31-6 25120014
10 mm 10 mm 57 mm 0...64 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR - - - BAC5-003-SSTV-D0B-ABS51-C001-03-C002-31-LV-2 25120015
10 mm 10 mm 57 mm 0...64 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - BAC5-003-SSTV-D0B-ABS51-C001-03-C002-31-LVCV20-2 25120016
10 mm 10 mm 57 mm 0...64 bar 230V/50-60Hz Standard - - - BAC5-003-SSTV-D0B-ABS51-C001-22-C002-31-6 25120017
10 mm 10 mm 57 mm 0...64 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR - - - BAC5-003-SSTV-D0B-ABS51-C001-22-C002-31-LV-1 25120018
10 mm 10 mm 57 mm 0...64 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - BAC5-003-SSTV-D0B-ABS51-C001-22-C002-31-LVCV20-1 25120019
15 mm 15 mm 65 mm 0...64 bar 24VDC / 48V/50-60Hz Standard - - - BAC5-004-SSTV-D0B-ABS51-C001-03-C002-31-6 25120022
15 mm 15 mm 65 mm 0...64 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR - - - BAC5-004-SSTV-D0B-ABS51-C001-03-C002-31-LV-2 25120023
15 mm 15 mm 65 mm 0...64 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - BAC5-004-SSTV-D0B-ABS51-C001-03-C002-31-LVCV20-2 25120024
15 mm 15 mm 65 mm 0...64 bar 230V/50-60Hz Standard - - - BAC5-004-SSTV-D0B-ABS51-C001-22-C002-31-6 25120025
15 mm 15 mm 65 mm 0...64 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR - - - BAC5-004-SSTV-D0B-ABS51-C001-22-C002-31-LV-1 25120026
15 mm 15 mm 65 mm 0...64 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - BAC5-004-SSTV-D0B-ABS51-C001-22-C002-31-LVCV20-1 25120027
20 mm 20 mm 76 mm 0...40 bar 24VDC / 48V/50-60Hz Standard - - - BAC5-005-SSTV-D0-ABS51-C001-03-C002-31-6 25120029
20 mm 20 mm 76 mm 0...40 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR - - - BAC5-005-SSTV-D0-ABS51-C001-03-C002-31-LV-2 25120030
20 mm 20 mm 76 mm 0...40 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - BAC5-005-SSTV-D0-ABS51-C001-03-C002-31-LVCV20-2 25120031
20 mm 20 mm 76 mm 0...40 bar 230V/50-60Hz Standard - - - BAC5-005-SSTV-D0-ABS51-C001-22-C002-31-6 25120032
20 mm 20 mm 76 mm 0...40 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR - - - BAC5-005-SSTV-D0-ABS51-C001-22-C002-31-LV-1 25120033
20 mm 20 mm 76 mm 0...40 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - BAC5-005-SSTV-D0-ABS51-C001-22-C002-31-LVCV20-1 25120034
25 mm 25 mm 92 mm 0...40 bar 24VDC / 48V/50-60Hz Standard - - - BAC5-006-SSTV-D0-ABS51-C001-03-C002-31-6 25120036
25 mm 25 mm 92 mm 0...40 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR - - - BAC5-006-SSTV-D0-ABS51-C001-03-C002-31-LV-2 25120037
25 mm 25 mm 92 mm 0...40 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - BAC5-006-SSTV-D0-ABS51-C001-03-C002-31-LVCV20-2 25120038
25 mm 25 mm 92 mm 0...40 bar 230V/50-60Hz Standard - - - BAC5-006-SSTV-D0-ABS51-C001-22-C002-31-6 25120039
25 mm 25 mm 92 mm 0...40 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR - - - BAC5-006-SSTV-D0-ABS51-C001-22-C002-31-LV-1 25120040
25 mm 25 mm 92 mm 0...40 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - BAC5-006-SSTV-D0-ABS51-C001-22-C002-31-LVCV20-1 25120041
32 mm 32 mm 106 mm 0...25 bar 24VDC / 48V/50-60Hz Standard - - - BAC5-007-SSTV-D0-ABS51-C001-03-C002-31-6 25120043
32 mm 32 mm 106 mm 0...25 bar 24VDC / 48V/50-60Hz Standard Crouzet 831613 Silber-Nickel Kunststoff BAC5-007-SSTV-D0-ABS51-C001-03-C002-31-6-EB0X01 25120044
32 mm 32 mm 106 mm 0...25 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR - - - BAC5-007-SSTV-D0-ABS51-C001-03-C002-31-LV-2 25120045
32 mm 32 mm 106 mm 0...25 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - BAC5-007-SSTV-D0-ABS51-C001-03-C002-31-LVCV20-2 25120046
