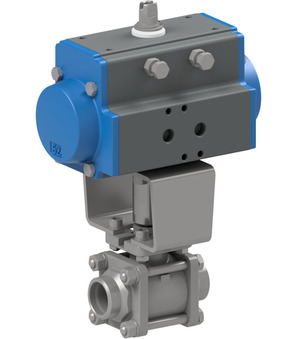

Kugelhahn mit Druckluftdrehantrieb Serie BAC4

Anschweißenden; Gehäuse, Kugel 1.4401; Dichtungen PTFE-verstärkt/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C

Kugelhahn mit Druckluftdrehantrieb Serie BAC4 Kugelhahn mit Druckluftdrehantrieb Serie BAC4 Kugelhahn mit Druckluftdrehantrieb Serie BAC4
Grundversion
Anschweißenden DN Baulänge Druckbereich Spannung Ausführung Schaltertyp Kontaktmaterial Gehäusematerial Funktion Typ Sequence
10 mm 10 mm 57 mm 0...64 bar - - - - - - BAC4-003-SSTV-S0 25110010
15 mm 15 mm 65 mm 0...64 bar - - - - - - BA034-15-S0-3C 25110017
15 mm 15 mm 65 mm 0...64 bar - - - - - - BAC4-004-SSTV-S0 25110018
20 mm 20 mm 76 mm 0...40 bar - - - - - - BAC4-005-SSTV-S0 25110028
25 mm 25 mm 92 mm 0...40 bar - - - - - - BAC4-006-SSTV-S0 25110035
32 mm 32 mm 106 mm 0...25 bar - - - - - - BAC4-007-SSTV-S0 25110047
40 mm 40 mm 116 mm 0...25 bar - - - - - - BAC4-008-SSTV-S0 25110056
50 mm 50 mm 136 mm 0...25 bar - - - - - - BAC4-009-SSTV-S0 25110065
65 mm 65 mm 153 mm 0...16 bar - - - - - - BAC4-010-SSTV-S0 25110074
80 mm 80 mm 180 mm 0...16 bar - - - - - - BAC4-011-SSTV-S0 25110083
100 mm 100 mm 217 mm 0...16 bar - - - - - - BAC4-012-SSTV-S0 25110091
Varianten
Anschweißenden DN Baulänge Druckbereich Spannung Ausführung Schaltertyp Kontaktmaterial Gehäusematerial Funktion Typ Sequence
10 mm 10 mm 57 mm 0...64 bar 230V/50-60Hz Standard - - - - BAC4-003-SSTV-S0-ABS53-C001-22-C002-31-6 25110011
10 mm 10 mm 57 mm 0...64 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR - - - - BAC4-003-SSTV-S0-ABS53-C001-22-C002-31-LV-1 25110012
10 mm 10 mm 57 mm 0...64 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - - BAC4-003-SSTV-S0-ABS53-C001-22-C002-31-LVCV20-1 25110013
10 mm 10 mm 57 mm 0...64 bar 24VDC / 48V/50-60Hz Standard - - - - BAC4-003-SSTV-S0-ABS53-C001-03-C002-31-6 25110014
10 mm 10 mm 57 mm 0...64 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR - - - - BAC4-003-SSTV-S0-ABS53-C001-03-C002-31-LV-2 25110015
10 mm 10 mm 57 mm 0...64 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - - BAC4-003-SSTV-S0-ABS53-C001-03-C002-31-LVCV20-2 25110016
15 mm 15 mm 65 mm 0...64 bar 230V/50-60Hz Standard - - - - BAC4-004-SSTV-S0-ABS53-C001-22-C002-31-6 25110019
15 mm 15 mm 65 mm 0...64 bar 230V/50-60Hz ATEX - - - - BA034-15-S0-3C-ABS51-EPC23050-1-EB0X50 25110020
15 mm 15 mm 65 mm 0...64 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR - - - - BAC4-004-SSTV-S0-ABS53-C001-22-C002-31-LV-1 25110021
15 mm 15 mm 65 mm 0...64 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - - BAC4-004-SSTV-S0-ABS53-C001-22-C002-31-LVCV20-1 25110022
15 mm 15 mm 65 mm 0...64 bar 24VDC / 48V/50-60Hz Standard - - - - BAC4-004-SSTV-S0-ABS53-C001-03-C002-31-6 25110023
15 mm 15 mm 65 mm 0...64 bar 24VDC / 48V/50-60Hz Standard Crouzet 831613 Silber-Nickel Kunststoff - BAC4-004-SSTV-S0-ABS53-C001-03-C002-31-6-EB0X01 25110024
15 mm 15 mm 65 mm 0...64 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR - - - - BAC4-004-SSTV-S0-ABS53-C001-03-C002-31-LV-2 25110025
15 mm 15 mm 65 mm 0...64 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR Crouzet 831618 Goldlegierung Kunststoff - BAC4-004-SSTV-S0-ABS53-C001-03-C002-31-LV-2-EB0X02 25110026
15 mm 15 mm 65 mm 0...64 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - - BAC4-004-SSTV-S0-ABS53-C001-03-C002-31-LVCV20-2 25110027
20 mm 20 mm 76 mm 0...40 bar 230V/50-60Hz Standard - - - - BAC4-005-SSTV-S0-ABS53-C001-22-C002-31-6 25110029
20 mm 20 mm 76 mm 0...40 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR - - - - BAC4-005-SSTV-S0-ABS53-C001-22-C002-31-LV-1 25110030
20 mm 20 mm 76 mm 0...40 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - - BAC4-005-SSTV-S0-ABS53-C001-22-C002-31-LVCV20-1 25110031
20 mm 20 mm 76 mm 0...40 bar 24VDC / 48V/50-60Hz Standard - - - - BAC4-005-SSTV-S0-ABS53-C001-03-C002-31-6 25110032
20 mm 20 mm 76 mm 0...40 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR - - - - BAC4-005-SSTV-S0-ABS53-C001-03-C002-31-LV-2 25110033
20 mm 20 mm 76 mm 0...40 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - - BAC4-005-SSTV-S0-ABS53-C001-03-C002-31-LVCV20-2 25110034
25 mm 25 mm 92 mm 0...40 bar - - - - - einfachwirkend BAC4-006-SSTV-S0-EP0S10 25110036
25 mm 25 mm 92 mm 0...40 bar 230V/50-60Hz Standard - - - - BAC4-006-SSTV-S0-ABS53-C001-22-C002-31-6 25110037
25 mm 25 mm 92 mm 0...40 bar 230V/50-60Hz Standard Crouzet 831613 Silber-Nickel Kunststoff - BAC4-006-SSTV-S0-ABS53-C001-22-C002-31-6-EB0X01 25110038
25 mm 25 mm 92 mm 0...40 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR - - - - BAC4-006-SSTV-S0-ABS53-C001-22-C002-31-LV-1 25110039
25 mm 25 mm 92 mm 0...40 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - - BAC4-006-SSTV-S0-ABS53-C001-22-C002-31-LVCV20-1 25110040
25 mm 25 mm 92 mm 0...40 bar 24VDC / 48V/50-60Hz Standard - - - - BAC4-006-SSTV-S0-ABS53-C001-03-C002-31-6 25110041
25 mm 25 mm 92 mm 0...40 bar 24VDC / 48V/50-60Hz Standard - - - - BAC4-006-SSTV-S0-ABS53-C001-03-C002-31-6-MS-2P-052100-IFM001 25110042
25 mm 25 mm 92 mm 0...40 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR - - - - BAC4-006-SSTV-S0-ABS53-C001-03-C002-31-LV-2 25110043
