Ventile, Klappen und Absperrschieber - manuell
Absperrschieber Serie C50
Körper Messing; Handrad Aluminium; Spindeldichtung Graphit; Mediumstemperatur -10...+150°C; Druckbereich 0...16bar
Grundversion
| Innengewinde | DN | Baulänge | Typ | Sequence |
|---|---|---|---|---|
| RP 1/2" | 13 mm | 42 mm | C50-1/2" | 27720000 |
| RP 3/4" | 16 mm | 46 mm | C50-3/4" | 27720001 |
| RP 1" | 23 mm | 50 mm | C50-1" | 27720002 |
| RP 1 1/4" | 28 mm | 55 mm | C50-11/4" | 27720003 |
| RP 1 1/2" | 33 mm | 60 mm | C50-11/2" | 27720004 |
| RP 2" | 45 mm | 67 mm | C50-2" | 27720005 |
| 1" NPT | 23 mm | 50 mm | C50-1"NPT | 27720006 |
Absperrventil Serie C81L
Körper Rotguss; Handrad Aluminium; Dichtungen PTFE; Mediumstemperatur -10...+170°C; Druckbereich 0...16bar
Grundversion
| Innengewinde | DN | Baulänge | Typ | Sequence |
|---|---|---|---|---|
| RP 1/2" | 15 mm | 50 mm | C81L-1/2" | 27730001 |
| RP 3/4" | 20 mm | 60 mm | C81L-3/4" | 27730002 |
| RP 1" | 25 mm | 70 mm | C81L-1" | 27730003 |
| RP 1 1/4" | 32 mm | 84 mm | C81L-11/4" | 27730004 |
| RP 1 1/2" | 40 mm | 90 mm | C81L-11/2" | 27730005 |
| RP 2" | 50 mm | 110 mm | C81L-2" | 27730006 |

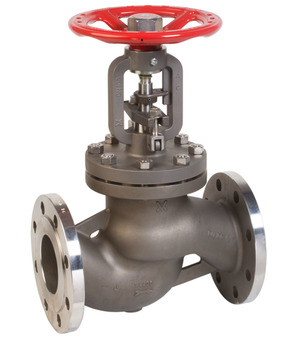

Absperrventil Serie GL119
PN16; Gehäuse GG25; Sitz, Kegel, Spindel Edelstahl 1.4021; Handrad Stahl; Stopfbuchspackung Graphit; Rückdichtung; metallisch dichtend; steigende Spindel; Gehäuse lackiert RAL5013 (kobaltblau) Stärke 40µm; Mediumstemperatur -10...+300°C; Druckbereich 0...16bar
Grundversion
| DN | Baulänge | Flansch | Typ | Sequence |
|---|---|---|---|---|
| 15 mm | 130 mm | PN16 | GL119-15-W | 27740000 |
| 15 mm | 130 mm | PN16 | GL119-15-W-01 | 27740001 |
| 15 mm | 130 mm | PN16 | GL119-15-W-013C | 27740002 |
| 20 mm | 150 mm | PN16 | GL119-20-W | 27740003 |
| 25 mm | 160 mm | PN16 | GL119-25-W | 27740004 |
| 32 mm | 180 mm | PN16 | GL119-32-W | 27740005 |
| 40 mm | 200 mm | PN16 | GL119-40-W | 27740006 |
