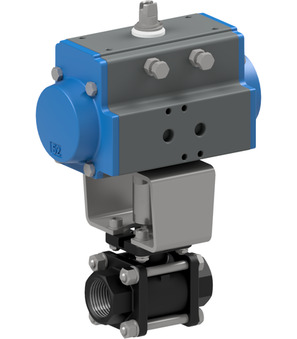

Kugelhahn mit Druckluftdrehantrieb Serie BAC1

Innengewinde; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+160°C

Kugelhahn mit Druckluftdrehantrieb Serie BAC1 Kugelhahn mit Druckluftdrehantrieb Serie BAC1
Grundversion
Innengewinde DN Baulänge Druckbereich Spannung Ausführung Typ Sequence
RP 1/4" 8 mm 57 mm 0...64 bar - - BAC1-002-CITV-S0 25010002
RP 3/8" 10 mm 57 mm 0...64 bar - - BAC1-003-CITV-S0 25010011
RP 1/2" 15 mm 65 mm 0...64 bar - - BAC1-004-CITV-S0 25010020
RP 3/4" 20 mm 76 mm 0...40 bar - - BAC1-005-CITV-S0 25010029
RP 1" 25 mm 92 mm 0...40 bar - - BAC1-006-CITV-S0 25010038
RP 1 1/4" 32 mm 106 mm 0...25 bar - - BAC1-007-CITV-S0 25010047
RP 1 1/2" 40 mm 116 mm 0...25 bar - - BAC1-008-CITV-S0 25010056
RP 2" 50 mm 136 mm 0...25 bar - - BAC1-009-CITV-S0 25010065
RP 2 1/2" 65 mm 153 mm 0...16 bar - - BAC1-010-CITV-S0 25010074
RP 3" 80 mm 180 mm 0...16 bar - - BAC1-011-CITV-S0 25010083
RP 4" 100 mm 217 mm 0...16 bar - - BAC1-012-CITV-S0 25010092
Varianten
Innengewinde DN Baulänge Druckbereich Spannung Ausführung Typ Sequence
RP 1/4" 8 mm 57 mm 0...64 bar 24VDC / 48V/50-60Hz Standard BAC1-002-CITV-S0-ABS53-C001-03-C002-31-6 25010003
RP 1/4" 8 mm 57 mm 0...64 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BAC1-002-CITV-S0-ABS53-C001-03-C002-31-LV-2 25010004
RP 1/4" 8 mm 57 mm 0...64 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC1-002-CITV-S0-ABS53-C001-03-C002-31-LVCV20-2 25010005
RP 1/4" 8 mm 57 mm 0...64 bar 230V/50-60Hz Standard BAC1-002-CITV-S0-ABS53-C001-22-C002-31-6 25010006
RP 1/4" 8 mm 57 mm 0...64 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR BAC1-002-CITV-S0-ABS53-C001-22-C002-31-LV-1 25010007
RP 1/4" 8 mm 57 mm 0...64 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC1-002-CITV-S0-ABS53-C001-22-C002-31-LVCV20-1 25010008
RP 3/8" 10 mm 57 mm 0...64 bar 24VDC / 48V/50-60Hz Standard BAC1-003-CITV-S0-ABS53-C001-03-C002-31-6 25010012
RP 3/8" 10 mm 57 mm 0...64 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BAC1-003-CITV-S0-ABS53-C001-03-C002-31-LV-2 25010013
RP 3/8" 10 mm 57 mm 0...64 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC1-003-CITV-S0-ABS53-C001-03-C002-31-LVCV20-2 25010014
RP 3/8" 10 mm 57 mm 0...64 bar 230V/50-60Hz Standard BAC1-003-CITV-S0-ABS53-C001-22-C002-31-6 25010015
RP 3/8" 10 mm 57 mm 0...64 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR BAC1-003-CITV-S0-ABS53-C001-22-C002-31-LV-1 25010016
RP 3/8" 10 mm 57 mm 0...64 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC1-003-CITV-S0-ABS53-C001-22-C002-31-LVCV20-1 25010017
RP 1/2" 15 mm 65 mm 0...64 bar 24VDC / 48V/50-60Hz Standard BAC1-004-CITV-S0-ABS53-C001-03-C002-31-6 25010021
RP 1/2" 15 mm 65 mm 0...64 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BAC1-004-CITV-S0-ABS53-C001-03-C002-31-LV-2 25010022
RP 1/2" 15 mm 65 mm 0...64 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC1-004-CITV-S0-ABS53-C001-03-C002-31-LVCV20-2 25010023
RP 1/2" 15 mm 65 mm 0...64 bar 230V/50-60Hz Standard BAC1-004-CITV-S0-ABS53-C001-22-C002-31-6 25010024
RP 1/2" 15 mm 65 mm 0...64 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR BAC1-004-CITV-S0-ABS53-C001-22-C002-31-LV-1 25010025
RP 1/2" 15 mm 65 mm 0...64 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC1-004-CITV-S0-ABS53-C001-22-C002-31-LVCV20-1 25010026
RP 3/4" 20 mm 76 mm 0...40 bar 24VDC / 48V/50-60Hz Standard BAC1-005-CITV-S0-ABS53-C001-03-C002-31-6 25010030
RP 3/4" 20 mm 76 mm 0...40 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BAC1-005-CITV-S0-ABS53-C001-03-C002-31-LV-2 25010031
RP 3/4" 20 mm 76 mm 0...40 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC1-005-CITV-S0-ABS53-C001-03-C002-31-LVCV20-2 25010032
RP 3/4" 20 mm 76 mm 0...40 bar 230V/50-60Hz Standard BAC1-005-CITV-S0-ABS53-C001-22-C002-31-6 25010033
RP 3/4" 20 mm 76 mm 0...40 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR BAC1-005-CITV-S0-ABS53-C001-22-C002-31-LV-1 25010034
RP 3/4" 20 mm 76 mm 0...40 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC1-005-CITV-S0-ABS53-C001-22-C002-31-LVCV20-1 25010035
RP 1" 25 mm 92 mm 0...40 bar 24VDC / 48V/50-60Hz Standard BAC1-006-CITV-S0-ABS53-C001-03-C002-31-6 25010039
RP 1" 25 mm 92 mm 0...40 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BAC1-006-CITV-S0-ABS53-C001-03-C002-31-LV-2 25010040
RP 1" 25 mm 92 mm 0...40 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC1-006-CITV-S0-ABS53-C001-03-C002-31-LVCV20-2 25010041
RP 1" 25 mm 92 mm 0...40 bar 230V/50-60Hz Standard BAC1-006-CITV-S0-ABS53-C001-22-C002-31-6 25010042
RP 1" 25 mm 92 mm 0...40 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR BAC1-006-CITV-S0-ABS53-C001-22-C002-31-LV-1 25010043
