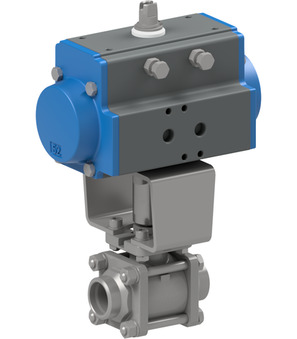

Kugelhahn mit Druckluftdrehantrieb Serie BAC4

Anschweißenden; Gehäuse, Kugel 1.4401; Dichtungen PTFE-verstärkt/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C

Kugelhahn mit Druckluftdrehantrieb Serie BAC4 Kugelhahn mit Druckluftdrehantrieb Serie BAC4 Kugelhahn mit Druckluftdrehantrieb Serie BAC4
Grundversion
Anschweißenden DN Baulänge Druckbereich Spannung Ausführung Schaltertyp Kontaktmaterial Gehäusematerial Funktion Typ Sequence
10 mm 10 mm 57 mm 0...64 bar - - - - - - BAC4-003-SSTV-D0 25110012
10 mm 10 mm 57 mm 0...64 bar - - - - - - BAC4-003-SSTV-D0B 25110013
15 mm 15 mm 65 mm 0...64 bar - - - - - - BAC4-004-SSTV-D0 25110020
15 mm 15 mm 65 mm 0...64 bar - - - - - - BAC4-004-SSTV-D0B 25110021
20 mm 20 mm 76 mm 0...40 bar - - - - - - BAC4-005-SSTV-D0 25110029
25 mm 25 mm 92 mm 0...40 bar - - - - - - BAC4-006-SSTV-D0 25110036
32 mm 32 mm 106 mm 0...25 bar - - - - - - BAC4-007-SSTV-D0 25110044
40 mm 40 mm 116 mm 0...25 bar - - - - - - BAC4-008-SSTV-D0 25110052
50 mm 50 mm 136 mm 0...25 bar - - - - - - BAC4-009-SSTV-D0 25110060
65 mm 65 mm 153 mm 0...16 bar - - - - - - BAC4-010-SSTV-D0 25110069
80 mm 80 mm 180 mm 0...16 bar - - - - - - BAC4-011-SSTV-D0 25110077
100 mm 100 mm 217 mm 0...16 bar - - - - - - BAC4-012-SSTV-D0 25110085
Varianten
Anschweißenden DN Baulänge Druckbereich Spannung Ausführung Schaltertyp Kontaktmaterial Gehäusematerial Funktion Typ Sequence
10 mm 10 mm 57 mm 0...64 bar 230V/50-60Hz Standard - - - - BAC4-003-SSTV-D0B-ABS51-C001-22-C002-31-6 25110014
10 mm 10 mm 57 mm 0...64 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR - - - - BAC4-003-SSTV-D0B-ABS51-C001-22-C002-31-LV-1 25110015
10 mm 10 mm 57 mm 0...64 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - - BAC4-003-SSTV-D0B-ABS51-C001-22-C002-31-LVCV20-1 25110016
10 mm 10 mm 57 mm 0...64 bar 24VDC / 48V/50-60Hz Standard - - - - BAC4-003-SSTV-D0B-ABS51-C001-03-C002-31-6 25110017
10 mm 10 mm 57 mm 0...64 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR - - - - BAC4-003-SSTV-D0B-ABS51-C001-03-C002-31-LV-2 25110018
10 mm 10 mm 57 mm 0...64 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - - BAC4-003-SSTV-D0B-ABS51-C001-03-C002-31-LVCV20-2 25110019
15 mm 15 mm 65 mm 0...64 bar 230V/50-60Hz Standard - - - - BAC4-004-SSTV-D0B-ABS51-C001-22-C002-31-6 25110022
15 mm 15 mm 65 mm 0...64 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR - - - - BAC4-004-SSTV-D0B-ABS51-C001-22-C002-31-LV-1 25110023
15 mm 15 mm 65 mm 0...64 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - - BAC4-004-SSTV-D0B-ABS51-C001-22-C002-31-LVCV20-1 25110024
15 mm 15 mm 65 mm 0...64 bar 24VDC / 48V/50-60Hz Standard - - - - BAC4-004-SSTV-D0B-ABS51-C001-03-C002-31-6 25110025
15 mm 15 mm 65 mm 0...64 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR - - - - BAC4-004-SSTV-D0B-ABS51-C001-03-C002-31-LV-2 25110027
15 mm 15 mm 65 mm 0...64 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - - BAC4-004-SSTV-D0B-ABS51-C001-03-C002-31-LVCV20-2 25110028
20 mm 20 mm 76 mm 0...40 bar 230V/50-60Hz Standard - - - - BAC4-005-SSTV-D0-ABS51-C001-22-C002-31-6 25110030
20 mm 20 mm 76 mm 0...40 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR - - - - BAC4-005-SSTV-D0-ABS51-C001-22-C002-31-LV-1 25110031
20 mm 20 mm 76 mm 0...40 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - - BAC4-005-SSTV-D0-ABS51-C001-22-C002-31-LVCV20-1 25110032
20 mm 20 mm 76 mm 0...40 bar 24VDC / 48V/50-60Hz Standard - - - - BAC4-005-SSTV-D0-ABS51-C001-03-C002-31-6 25110033
20 mm 20 mm 76 mm 0...40 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR - - - - BAC4-005-SSTV-D0-ABS51-C001-03-C002-31-LV-2 25110034
20 mm 20 mm 76 mm 0...40 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - - BAC4-005-SSTV-D0-ABS51-C001-03-C002-31-LVCV20-2 25110035
25 mm 25 mm 92 mm 0...40 bar 230V/50-60Hz Standard - - - - BAC4-006-SSTV-D0-ABS51-C001-22-C002-31-6 25110037
25 mm 25 mm 92 mm 0...40 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR - - - - BAC4-006-SSTV-D0-ABS51-C001-22-C002-31-LV-1 25110038
25 mm 25 mm 92 mm 0...40 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - - BAC4-006-SSTV-D0-ABS51-C001-22-C002-31-LVCV20-1 25110039
25 mm 25 mm 92 mm 0...40 bar 24VDC / 48V/50-60Hz Standard - - - - BAC4-006-SSTV-D0-ABS51-C001-03-C002-31-6 25110040
25 mm 25 mm 92 mm 0...40 bar 24VDC / 48V/50-60Hz Standard IN5225 - Kunststoff Schließer PNP BAC4-006-SSTV-D0-ABS51-C001-03-C002-31-6-EB0X92 25110041
25 mm 25 mm 92 mm 0...40 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR - - - - BAC4-006-SSTV-D0-ABS51-C001-03-C002-31-LV-2 25110042
25 mm 25 mm 92 mm 0...40 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - - BAC4-006-SSTV-D0-ABS51-C001-03-C002-31-LVCV20-2 25110043
32 mm 32 mm 106 mm 0...25 bar 230V/50-60Hz Standard - - - - BAC4-007-SSTV-D0-ABS51-C001-22-C002-31-6 25110046
32 mm 32 mm 106 mm 0...25 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR - - - - BAC4-007-SSTV-D0-ABS51-C001-22-C002-31-LV-1 25110047
32 mm 32 mm 106 mm 0...25 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - - BAC4-007-SSTV-D0-ABS51-C001-22-C002-31-LVCV20-1 25110048
