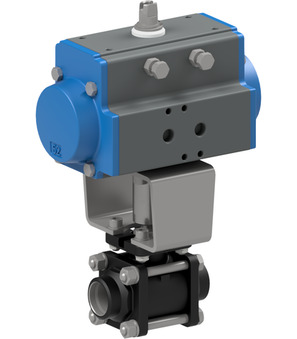

Kugelhahn mit Druckluftdrehantrieb Serie BAC4

Anschweißenden; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+160°C

Kugelhahn mit Druckluftdrehantrieb Serie BAC4 Kugelhahn mit Druckluftdrehantrieb Serie BAC4
Grundversion
Anschweißenden DN Baulänge Druckbereich Spannung Ausführung Typ Sequence
15 mm 10 mm 57 mm 0...64 bar - - BAC4-003-CITV-S0 25030020
15 mm 15 mm 65 mm 0...64 bar - - BAC4-004-CITV-S0 25030027
20 mm 20 mm 76 mm 0...40 bar - - BAC4-005-CITV-S0 25030034
25 mm 25 mm 92 mm 0...40 bar - - BAC4-006-CITV-S0 25030041
32 mm 32 mm 106 mm 0...25 bar - - BAC4-007-CITV-S0 25030048
40 mm 40 mm 116 mm 0...25 bar - - BAC4-008-CITV-S0 25030055
50 mm 50 mm 136 mm 0...25 bar - - BAC4-009-CITV-S0 25030062
65 mm 65 mm 153 mm 0...16 bar - - BAC4-010-CITV-S0 25030069
80 mm 80 mm 180 mm 0...16 bar - - BAC4-011-CITV-S0 25030076
100 mm 100 mm 217 mm 0...16 bar - - BAC4-012-CITV-S0 25030083
Varianten
Anschweißenden DN Baulänge Druckbereich Spannung Ausführung Typ Sequence
15 mm 10 mm 57 mm 0...64 bar 24VDC / 48V/50-60Hz Standard BAC4-003-CITV-S0-ABS53-C001-03-C002-31-6 25030021
15 mm 10 mm 57 mm 0...64 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BAC4-003-CITV-S0-ABS53-C001-03-C002-31-LV-2 25030022
15 mm 10 mm 57 mm 0...64 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC4-003-CITV-S0-ABS53-C001-03-C002-31-LVCV20-2 25030023
15 mm 10 mm 57 mm 0...64 bar 230V/50-60Hz Standard BAC4-003-CITV-S0-ABS53-C001-22-C002-31-6 25030024
15 mm 10 mm 57 mm 0...64 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR BAC4-003-CITV-S0-ABS53-C001-22-C002-31-LV-1 25030025
15 mm 10 mm 57 mm 0...64 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC4-003-CITV-S0-ABS53-C001-22-C002-31-LVCV20-1 25030026
15 mm 15 mm 65 mm 0...64 bar 24VDC / 48V/50-60Hz Standard BAC4-004-CITV-S0-ABS53-C001-03-C002-31-6 25030028
15 mm 15 mm 65 mm 0...64 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BAC4-004-CITV-S0-ABS53-C001-03-C002-31-LV-2 25030029
15 mm 15 mm 65 mm 0...64 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC4-004-CITV-S0-ABS53-C001-03-C002-31-LVCV20-2 25030030
15 mm 15 mm 65 mm 0...64 bar 230V/50-60Hz Standard BAC4-004-CITV-S0-ABS53-C001-22-C002-31-6 25030031
15 mm 15 mm 65 mm 0...64 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR BAC4-004-CITV-S0-ABS53-C001-22-C002-31-LV-1 25030032
15 mm 15 mm 65 mm 0...64 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC4-004-CITV-S0-ABS53-C001-22-C002-31-LVCV20-1 25030033
20 mm 20 mm 76 mm 0...40 bar 24VDC / 48V/50-60Hz Standard BAC4-005-CITV-S0-ABS53-C001-03-C002-31-6 25030035
20 mm 20 mm 76 mm 0...40 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BAC4-005-CITV-S0-ABS53-C001-03-C002-31-LV-2 25030036
20 mm 20 mm 76 mm 0...40 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC4-005-CITV-S0-ABS53-C001-03-C002-31-LVCV20-2 25030037
20 mm 20 mm 76 mm 0...40 bar 230V/50-60Hz Standard BAC4-005-CITV-S0-ABS53-C001-22-C002-31-6 25030038
20 mm 20 mm 76 mm 0...40 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR BAC4-005-CITV-S0-ABS53-C001-22-C002-31-LV-1 25030039
20 mm 20 mm 76 mm 0...40 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC4-005-CITV-S0-ABS53-C001-22-C002-31-LVCV20-1 25030040
25 mm 25 mm 92 mm 0...40 bar 24VDC / 48V/50-60Hz Standard BAC4-006-CITV-S0-ABS53-C001-03-C002-31-6 25030042
25 mm 25 mm 92 mm 0...40 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BAC4-006-CITV-S0-ABS53-C001-03-C002-31-LV-2 25030043
25 mm 25 mm 92 mm 0...40 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC4-006-CITV-S0-ABS53-C001-03-C002-31-LVCV20-2 25030044
25 mm 25 mm 92 mm 0...40 bar 230V/50-60Hz Standard BAC4-006-CITV-S0-ABS53-C001-22-C002-31-6 25030045
25 mm 25 mm 92 mm 0...40 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR BAC4-006-CITV-S0-ABS53-C001-22-C002-31-LV-1 25030046
25 mm 25 mm 92 mm 0...40 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC4-006-CITV-S0-ABS53-C001-22-C002-31-LVCV20-1 25030047
32 mm 32 mm 106 mm 0...25 bar 24VDC / 48V/50-60Hz Standard BAC4-007-CITV-S0-ABS53-C001-03-C002-31-6 25030049
32 mm 32 mm 106 mm 0...25 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BAC4-007-CITV-S0-ABS53-C001-03-C002-31-LV-2 25030050
32 mm 32 mm 106 mm 0...25 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC4-007-CITV-S0-ABS53-C001-03-C002-31-LVCV20-2 25030051
32 mm 32 mm 106 mm 0...25 bar 230V/50-60Hz Standard BAC4-007-CITV-S0-ABS53-C001-22-C002-31-6 25030052
32 mm 32 mm 106 mm 0...25 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR BAC4-007-CITV-S0-ABS53-C001-22-C002-31-LV-1 25030053
32 mm 32 mm 106 mm 0...25 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC4-007-CITV-S0-ABS53-C001-22-C002-31-LVCV20-1 25030054
