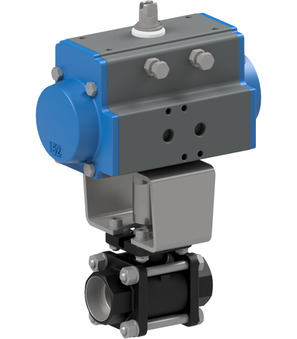

Kugelhahn mit Druckluftdrehantrieb Serie BAC5

Einschweißenden; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+160°C

Kugelhahn mit Druckluftdrehantrieb Serie BAC5 Kugelhahn mit Druckluftdrehantrieb Serie BAC5
Grundversion
Einschweißenden DN Baulänge Druckbereich Spannung Ausführung Typ Sequence
10 mm 10 mm 57 mm 0...64 bar - - BAC5-003-CITV-D0 25040024
10 mm 10 mm 57 mm 0...64 bar - - BAC5-003-CITV-D0B 25040025
15 mm 15 mm 65 mm 0...64 bar - - BAC5-004-CITV-D0 25040032
15 mm 15 mm 65 mm 0...64 bar - - BAC5-004-CITV-D0B 25040033
20 mm 20 mm 76 mm 0...40 bar - - BAC5-005-CITV-D0 25040040
25 mm 25 mm 92 mm 0...40 bar - - BAC5-006-CITV-D0 25040047
32 mm 32 mm 106 mm 0...25 bar - - BAC5-007-CITV-D0 25040054
40 mm 40 mm 116 mm 0...25 bar - - BAC5-008-CITV-D0 25040061
50 mm 50 mm 136 mm 0...25 bar - - BAC5-009-CITV-D0 25040068
65 mm 65 mm 153 mm 0...16 bar - - BAC5-010-CITV-D0 25040075
80 mm 80 mm 180 mm 0...16 bar - - BAC5-011-CITV-D0 25040082
100 mm 100 mm 217 mm 0...16 bar - - BAC5-012-CITV-D0 25040089
Varianten
Einschweißenden DN Baulänge Druckbereich Spannung Ausführung Typ Sequence
10 mm 10 mm 57 mm 0...64 bar 24VDC / 48V/50-60Hz Standard BAC5-003-CITV-D0B-ABS51-C001-03-C002-31-6 25040026
10 mm 10 mm 57 mm 0...64 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BAC5-003-CITV-D0B-ABS51-C001-03-C002-31-LV-2 25040027
10 mm 10 mm 57 mm 0...64 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC5-003-CITV-D0B-ABS51-C001-03-C002-31-LVCV20-2 25040028
10 mm 10 mm 57 mm 0...64 bar 230V/50-60Hz Standard BAC5-003-CITV-D0B-ABS51-C001-22-C002-31-6 25040029
10 mm 10 mm 57 mm 0...64 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR BAC5-003-CITV-D0B-ABS51-C001-22-C002-31-LV-1 25040030
10 mm 10 mm 57 mm 0...64 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC5-003-CITV-D0B-ABS51-C001-22-C002-31-LVCV20-1 25040031
15 mm 15 mm 65 mm 0...64 bar 24VDC / 48V/50-60Hz Standard BAC5-004-CITV-D0B-ABS51-C001-03-C002-31-6 25040034
15 mm 15 mm 65 mm 0...64 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BAC5-004-CITV-D0B-ABS51-C001-03-C002-31-LV-2 25040035
15 mm 15 mm 65 mm 0...64 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC5-004-CITV-D0B-ABS51-C001-03-C002-31-LVCV20-2 25040036
15 mm 15 mm 65 mm 0...64 bar 230V/50-60Hz Standard BAC5-004-CITV-D0B-ABS51-C001-22-C002-31-6 25040037
15 mm 15 mm 65 mm 0...64 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR BAC5-004-CITV-D0B-ABS51-C001-22-C002-31-LV-1 25040038
15 mm 15 mm 65 mm 0...64 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC5-004-CITV-D0B-ABS51-C001-22-C002-31-LVCV20-1 25040039
20 mm 20 mm 76 mm 0...40 bar 24VDC / 48V/50-60Hz Standard BAC5-005-CITV-D0-ABS51-C001-03-C002-31-6 25040041
20 mm 20 mm 76 mm 0...40 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BAC5-005-CITV-D0-ABS51-C001-03-C002-31-LV-2 25040042
20 mm 20 mm 76 mm 0...40 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC5-005-CITV-D0-ABS51-C001-03-C002-31-LVCV20-2 25040043
20 mm 20 mm 76 mm 0...40 bar 230V/50-60Hz Standard BAC5-005-CITV-D0-ABS51-C001-22-C002-31-6 25040044
20 mm 20 mm 76 mm 0...40 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR BAC5-005-CITV-D0-ABS51-C001-22-C002-31-LV-1 25040045
20 mm 20 mm 76 mm 0...40 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC5-005-CITV-D0-ABS51-C001-22-C002-31-LVCV20-1 25040046
25 mm 25 mm 92 mm 0...40 bar 24VDC / 48V/50-60Hz Standard BAC5-006-CITV-D0-ABS51-C001-03-C002-31-6 25040048
25 mm 25 mm 92 mm 0...40 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BAC5-006-CITV-D0-ABS51-C001-03-C002-31-LV-2 25040049
25 mm 25 mm 92 mm 0...40 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC5-006-CITV-D0-ABS51-C001-03-C002-31-LVCV20-2 25040050
25 mm 25 mm 92 mm 0...40 bar 230V/50-60Hz Standard BAC5-006-CITV-D0-ABS51-C001-22-C002-31-6 25040051
25 mm 25 mm 92 mm 0...40 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR BAC5-006-CITV-D0-ABS51-C001-22-C002-31-LV-1 25040052
25 mm 25 mm 92 mm 0...40 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC5-006-CITV-D0-ABS51-C001-22-C002-31-LVCV20-1 25040053
32 mm 32 mm 106 mm 0...25 bar 24VDC / 48V/50-60Hz Standard BAC5-007-CITV-D0-ABS51-C001-03-C002-31-6 25040055
32 mm 32 mm 106 mm 0...25 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BAC5-007-CITV-D0-ABS51-C001-03-C002-31-LV-2 25040056
32 mm 32 mm 106 mm 0...25 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAC5-007-CITV-D0-ABS51-C001-03-C002-31-LVCV20-2 25040057
32 mm 32 mm 106 mm 0...25 bar 230V/50-60Hz Standard BAC5-007-CITV-D0-ABS51-C001-22-C002-31-6 25040058
