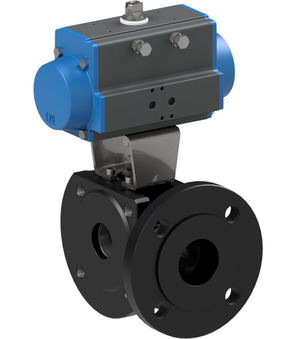

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA

3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Flansch PN16; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; reduzierter Durchgang; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+160°C; Druckbereich 0...16bar
Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA
Grundversion
DN Baulänge Durchgang Kugelbohrung Spannung Ausführung Typ Sequence
15 mm 40 mm 10 mm T - - BAUA-015-CITV-S0 25230001
15 mm 40 mm 10 mm L - - BAMA-015-CITV-S0 25230009
20 mm 40 mm 15 mm T - - BAUA-020-CITV-S0 25230017
20 mm 40 mm 15 mm L - - BAMA-020-CITV-S0 25230025
25 mm 46 mm 20 mm T - - BAUA-025-CITV-S0 25230033
25 mm 46 mm 20 mm L - - BAMA-025-CITV-S0 25230041
32 mm 58 mm 25 mm T - - BAUA-032-CITV-S0 25230049
32 mm 58 mm 25 mm L - - BAMA-032-CITV-S0 25230057
40 mm 71 mm 32 mm T - - BAUA-040-CITV-S0 25230065
40 mm 71 mm 32 mm L - - BAMA-040-CITV-S0 25230073
50 mm 82 mm 40 mm T - - BAUA-050-CITV-S0 25230081
50 mm 82 mm 40 mm L - - BAMA-050-CITV-S0 25230089
65 mm 106 mm 50,2 mm T - - BAUA-065-CITV-S0 25230097
65 mm 106 mm 50,2 mm L - - BAMA-065-CITV-S0 25230105
80 mm 122 mm 64 mm T - - BAUA-080-CITV-S0 25230113
80 mm 122 mm 64 mm L - - BAMA-080-CITV-S0 25230121
100 mm 152 mm 76 mm T - - BAUA-100-CITV-S0 25230129
100 mm 152 mm 76 mm L - - BAMA-100-CITV-S0 25230137
Varianten
DN Baulänge Durchgang Kugelbohrung Spannung Ausführung Typ Sequence
15 mm 40 mm 10 mm T 24VDC / 48V/50-60Hz Standard BAUA-015-CITV-S0-ABS53-C001-03-C002-31-6 25230002
15 mm 40 mm 10 mm T 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BAUA-015-CITV-S0-ABS53-C001-03-C002-31-LV-2 25230003
15 mm 40 mm 10 mm T 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAUA-015-CITV-S0-ABS53-C001-03-C002-31-LVCV20-2 25230004
15 mm 40 mm 10 mm T 230V/50-60Hz Standard BAUA-015-CITV-S0-ABS53-C001-22-C002-31-6 25230005
15 mm 40 mm 10 mm T 230V/50-60Hz mit eingebauter LED-gelb und VDR BAUA-015-CITV-S0-ABS53-C001-22-C002-31-LV-1 25230006
15 mm 40 mm 10 mm T 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAUA-015-CITV-S0-ABS53-C001-22-C002-31-LVCV20-1 25230007
15 mm 40 mm 10 mm L 24VDC / 48V/50-60Hz Standard BAMA-015-CITV-S0-ABS53-C001-03-C002-31-6 25230010
15 mm 40 mm 10 mm L 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BAMA-015-CITV-S0-ABS53-C001-03-C002-31-LV-2 25230011
15 mm 40 mm 10 mm L 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAMA-015-CITV-S0-ABS53-C001-03-C002-31-LVCV20-2 25230012
15 mm 40 mm 10 mm L 230V/50-60Hz Standard BAMA-015-CITV-S0-ABS53-C001-22-C002-31-6 25230013
15 mm 40 mm 10 mm L 230V/50-60Hz mit eingebauter LED-gelb und VDR BAMA-015-CITV-S0-ABS53-C001-22-C002-31-LV-1 25230014
15 mm 40 mm 10 mm L 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAMA-015-CITV-S0-ABS53-C001-22-C002-31-LVCV20-1 25230015
20 mm 40 mm 15 mm T 24VDC / 48V/50-60Hz Standard BAUA-020-CITV-S0-ABS53-C001-03-C002-31-6 25230018
20 mm 40 mm 15 mm T 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BAUA-020-CITV-S0-ABS53-C001-03-C002-31-LV-2 25230019
20 mm 40 mm 15 mm T 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAUA-020-CITV-S0-ABS53-C001-03-C002-31-LVCV20-2 25230020
20 mm 40 mm 15 mm T 230V/50-60Hz Standard BAUA-020-CITV-S0-ABS53-C001-22-C002-31-6 25230021
20 mm 40 mm 15 mm T 230V/50-60Hz mit eingebauter LED-gelb und VDR BAUA-020-CITV-S0-ABS53-C001-22-C002-31-LV-1 25230022
20 mm 40 mm 15 mm T 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAUA-020-CITV-S0-ABS53-C001-22-C002-31-LVCV20-1 25230023
20 mm 40 mm 15 mm L 24VDC / 48V/50-60Hz Standard BAMA-020-CITV-S0-ABS53-C001-03-C002-31-6 25230026
20 mm 40 mm 15 mm L 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BAMA-020-CITV-S0-ABS53-C001-03-C002-31-LV-2 25230027
20 mm 40 mm 15 mm L 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BAMA-020-CITV-S0-ABS53-C001-03-C002-31-LVCV20-2 25230028
20 mm 40 mm 15 mm L 230V/50-60Hz Standard BAMA-020-CITV-S0-ABS53-C001-22-C002-31-6 25230029
