Flanschkugelhahn mit Druckluftdrehantrieb Serie BAEB, BAEA

Flanschkugelhähne - pneumatisch

Kategorie

Flansch PN16; Gehäuse GG25; Kugel 1.4301; Dichtungen PTFE/NBR; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+120°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BA040-D

Flansch PN16; Gehäuse GG25; Kugel 1.4301; Dichtungen PTFE/NBR; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+120°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BA040-S

Flansch PN16; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA

Flansch PN16; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA

Fire-Safe; TA-Luft; Baulänge gemäß EN558−1R27; Gehäuse Stahl verzinkt; Kugel 1.4301; Dichtungen PTFE/Graphoil/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+160°C

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAEB, BAEA

Fire-Safe; TA-Luft; Baulänge gemäß EN558−1R27; Gehäuse Stahl verzinkt; Kugel 1.4301; Dichtungen PTFE/Graphoil/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+160°C

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAEB, BAEA

3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Flansch PN16; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; reduzierter Durchgang; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+160°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA

3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Flansch PN16; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; reduzierter Durchgang; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+160°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA

Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA

Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA

Fire-Safe; TA-Luft; Baulänge gemäß EN558−1R27; Gehäuse, Kugel 1.4408; Dichtungen PTFE/Graphoil/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAEB, BAEA

Fire-Safe; TA-Luft; Baulänge gemäß EN558−1R27; Gehäuse, Kugel 1.4408; Dichtungen PTFE/Graphoil/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAEB, BAEA

3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; reduzierter Durchgang; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA

3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; reduzierter Durchgang; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA

3-Wege-Ausführung; dreischalig dichtend; Gehäuse 1.4404 poliert; Kugel 1.4404; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C

Flanschkugelhahn mit Druckluftdrehantrieb Serie BA055, BA056

Flanschkugelhahn mit Druckluftdrehantrieb Serie BA055, BA056

3-Wege-Ausführung; dreischalig dichtend; Gehäuse 1.4404 poliert; Kugel 1.4404; Dichtungen PTFE/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C

Flanschkugelhahn mit Druckluftdrehantrieb Serie BA055, BA056

Flansch

Loading...
Druckbereich

Loading...
Spannung

Loading...
Ausführung

Loading...
DN

Loading...

Zurücksetzen

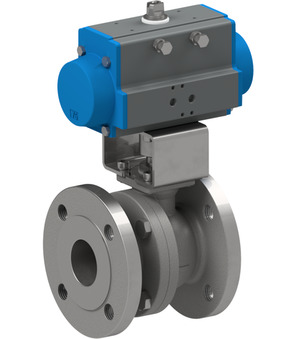

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAEB, BAEA

Fire-Safe; TA-Luft; Baulänge gemäß EN558−1R27; Gehäuse, Kugel 1.4408; Dichtungen PTFE/Graphoil/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C

Grundversion

DN	Baulänge	Flansch	Druckbereich	Spannung	Ausführung	Typ	Sequence
15 mm	115 mm	PN40	0...40 bar	-	-	BAEB-015-SSTV-S0	25270001
20 mm	120 mm	PN40	0...40 bar	-	-	BAEB-020-SSTV-S0	25270010
25 mm	125 mm	PN40	0...40 bar	-	-	BAEB-025-SSTV-S0	25270018
32 mm	130 mm	PN40	0...40 bar	-	-	BAEB-032-SSTV-S0	25270026
40 mm	140 mm	PN40	0...40 bar	-	-	BAEB-040-SSTV-S0	25270034
50 mm	150 mm	PN40	0...40 bar	-	-	BAEB-050-SSTV-S0	25270042
65 mm	170 mm	PN16	0...16 bar	-	-	BAEA-065-SSTV-S0	25270050
80 mm	180 mm	PN16	0...16 bar	-	-	BAEA-080-SSTV-S0	25270058
100 mm	190 mm	PN16	0...16 bar	-	-	BAEA-100-SSTV-S0	25270066

Varianten

DN	Baulänge	Flansch	Druckbereich	Spannung	Ausführung	Typ	Sequence
15 mm	115 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	Standard	BAEB-015-SSTV-S0-ABS53-C001-03-C002-31-6	25270002
15 mm	115 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	Standard	BAEB-015-SSTV-S0-ABS54-C001-03-C002-31-6	25270003
15 mm	115 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb und VDR	BAEB-015-SSTV-S0-ABS53-C001-03-C002-31-LV-2	25270004
15 mm	115 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	BAEB-015-SSTV-S0-ABS53-C001-03-C002-31-LVCV20-2	25270005
15 mm	115 mm	PN40	0...40 bar	230V/50-60Hz	Standard	BAEB-015-SSTV-S0-ABS53-C001-22-C002-31-6	25270006
15 mm	115 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb und VDR	BAEB-015-SSTV-S0-ABS53-C001-22-C002-31-LV-1	25270007
15 mm	115 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	BAEB-015-SSTV-S0-ABS53-C001-22-C002-31-LVCV20-1	25270008
20 mm	120 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	Standard	BAEB-020-SSTV-S0-ABS53-C001-03-C002-31-6	25270011
20 mm	120 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb und VDR	BAEB-020-SSTV-S0-ABS53-C001-03-C002-31-LV-2	25270012
20 mm	120 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	BAEB-020-SSTV-S0-ABS53-C001-03-C002-31-LVCV20-2	25270013
20 mm	120 mm	PN40	0...40 bar	230V/50-60Hz	Standard	BAEB-020-SSTV-S0-ABS53-C001-22-C002-31-6	25270014
20 mm	120 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb und VDR	BAEB-020-SSTV-S0-ABS53-C001-22-C002-31-LV-1	25270015
20 mm	120 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	BAEB-020-SSTV-S0-ABS53-C001-22-C002-31-LVCV20-1	25270016
25 mm	125 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	Standard	BAEB-025-SSTV-S0-ABS53-C001-03-C002-31-6	25270019
25 mm	125 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb und VDR	BAEB-025-SSTV-S0-ABS53-C001-03-C002-31-LV-2	25270020
25 mm	125 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	BAEB-025-SSTV-S0-ABS53-C001-03-C002-31-LVCV20-2	25270021
25 mm	125 mm	PN40	0...40 bar	230V/50-60Hz	Standard	BAEB-025-SSTV-S0-ABS53-C001-22-C002-31-6	25270022
25 mm	125 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb und VDR	BAEB-025-SSTV-S0-ABS53-C001-22-C002-31-LV-1	25270023
25 mm	125 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	BAEB-025-SSTV-S0-ABS53-C001-22-C002-31-LVCV20-1	25270024
32 mm	130 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	Standard	BAEB-032-SSTV-S0-ABS53-C001-03-C002-31-6	25270027
32 mm	130 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb und VDR	BAEB-032-SSTV-S0-ABS53-C001-03-C002-31-LV-2	25270028
32 mm	130 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	BAEB-032-SSTV-S0-ABS53-C001-03-C002-31-LVCV20-2	25270029
32 mm	130 mm	PN40	0...40 bar	230V/50-60Hz	Standard	BAEB-032-SSTV-S0-ABS53-C001-22-C002-31-6	25270030
32 mm	130 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb und VDR	BAEB-032-SSTV-S0-ABS53-C001-22-C002-31-LV-1	25270031
32 mm	130 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	BAEB-032-SSTV-S0-ABS53-C001-22-C002-31-LVCV20-1	25270032
40 mm	140 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	Standard	BAEB-040-SSTV-S0-ABS53-C001-03-C002-31-6	25270035
40 mm	140 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb und VDR	BAEB-040-SSTV-S0-ABS53-C001-03-C002-31-LV-2	25270036
40 mm	140 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	BAEB-040-SSTV-S0-ABS53-C001-03-C002-31-LVCV20-2	25270037
40 mm	140 mm	PN40	0...40 bar	230V/50-60Hz	Standard	BAEB-040-SSTV-S0-ABS53-C001-22-C002-31-6	25270038
40 mm	140 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb und VDR	BAEB-040-SSTV-S0-ABS53-C001-22-C002-31-LV-1	25270039
40 mm	140 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	BAEB-040-SSTV-S0-ABS53-C001-22-C002-31-LVCV20-1	25270040
