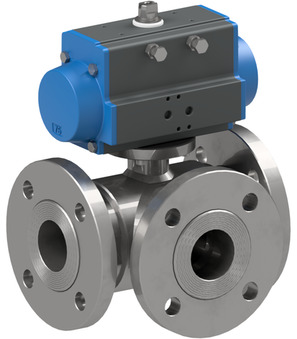

Flanschkugelhahn mit Druckluftdrehantrieb Serie BA055, BA056

3-Wege-Ausführung; dreischalig dichtend; Gehäuse 1.4404 poliert; Kugel 1.4404; Dichtungen PTFE/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C

Flanschkugelhahn mit Druckluftdrehantrieb Serie BA055, BA056 Flanschkugelhahn mit Druckluftdrehantrieb Serie BA055, BA056 Flanschkugelhahn mit Druckluftdrehantrieb Serie BA055, BA056
Grundversion
DN Baulänge Flansch Kugelbohrung Druckbereich Spannung Ausführung Schaltertyp Kontaktmaterial Gehäusematerial Typ Sequence
10 mm 120 mm PN40 T 0...40 bar - - - - - BA056-10-S0 25310000
10 mm 120 mm PN40 L 0...40 bar - - - - - BA055-10-S0 25310001
15 mm 130 mm PN40 T 0...40 bar - - - - - BA056-15-S0 25310002
15 mm 130 mm PN40 T 0...40 bar - - - - - BA056-15-S2 25310003
15 mm 130 mm PN40 L 0...40 bar - - - - - BA055-15-S0 25310011
20 mm 140 mm PN40 T 0...40 bar - - - - - BA056-20-S0 25310018
20 mm 140 mm PN40 L 0...40 bar - - - - - BA055-20-S0 25310025
25 mm 150 mm PN40 T 0...40 bar - - - - - BA056-25-S0 25310032
25 mm 150 mm PN40 L 0...40 bar - - - - - BA055-25-S0 25310039
25 mm 150 mm PN40 L 0...40 bar - ATEX - - - BA313-25-S4-A03C 25310040
25 mm 150 mm PN40 L 0...40 bar - ATEX - - - BA544-40-S4-A03C-01 25310041
32 mm 180 mm PN40 T 0...40 bar - - - - - BA056-32-S0 25310048
32 mm 180 mm PN40 L 0...40 bar - - - - - BA055-32-S0 25310055
40 mm 200 mm PN40 T 0...40 bar - - - - - BA056-40-2S0 25310062
40 mm 200 mm PN40 T 0...40 bar - - - - - BA056-40-S0 25310063
40 mm 200 mm PN40 L 0...40 bar - - - - - BA055-40-S0 25310071
50 mm 220 mm PN40 T 0...40 bar - - - - - BA056-50-4-S0 25310078
50 mm 220 mm PN40 T 0...40 bar - - - - - BA056-50-S0 25310079
50 mm 220 mm PN40 T 0...40 bar - ATEX - - - BA056-50-S0-A 25310080
50 mm 220 mm PN40 T 0...40 bar - ATEX - - - BA056-50-T0-A 25310081
50 mm 220 mm PN40 L 0...40 bar - - - - - BA055-50-S0 25310088
65 mm 240 mm PN16 T 0...16 bar - - - - - BA056-65-S0 25310095
65 mm 240 mm PN16 L 0...16 bar - - - - - BA055-65-S0 25310102
80 mm 260 mm PN16 T 0...16 bar - - - - - BA056-80-S0 25310109
80 mm 260 mm PN16 L 0...16 bar - - - - - BA055-80-S0 25310116
100 mm 300 mm PN16 T 0...16 bar - - - - - BA056-100-S0 25310123
100 mm 300 mm PN16 L 0...16 bar - - - - - BA055-100-S0 25310130
Varianten
DN Baulänge Flansch Kugelbohrung Druckbereich Spannung Ausführung Schaltertyp Kontaktmaterial Gehäusematerial Typ Sequence
15 mm 130 mm PN40 T 0...40 bar 24VDC / 48V/50-60Hz Standard - - - BA056-15-S0-ABS53-C001-03-C002-31-6 25310004
15 mm 130 mm PN40 T 0...40 bar 24VDC / 48V/50-60Hz Standard Crouzet 831613 Silber-Nickel Kunststoff BA056-15-S0-ABS53-C001-03-C002-31-6-EB0X01 25310005
15 mm 130 mm PN40 T 0...40 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR - - - BA056-15-S0-ABS53-C001-03-C002-31-LV-2 25310006
15 mm 130 mm PN40 T 0...40 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - BA056-15-S0-ABS53-C001-03-C002-31-LVCV20-2 25310007
15 mm 130 mm PN40 T 0...40 bar 230V/50-60Hz Standard - - - BA056-15-S0-ABS53-C001-22-C002-31-6 25310008
15 mm 130 mm PN40 T 0...40 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR - - - BA056-15-S0-ABS53-C001-22-C002-31-LV-1 25310009
15 mm 130 mm PN40 T 0...40 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - BA056-15-S0-ABS53-C001-22-C002-31-LVCV20-1 25310010
15 mm 130 mm PN40 L 0...40 bar 24VDC / 48V/50-60Hz Standard - - - BA055-15-S0-ABS53-C001-03-C002-31-6 25310012
15 mm 130 mm PN40 L 0...40 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR - - - BA055-15-S0-ABS53-C001-03-C002-31-LV-2 25310013
15 mm 130 mm PN40 L 0...40 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - BA055-15-S0-ABS53-C001-03-C002-31-LVCV20-2 25310014
15 mm 130 mm PN40 L 0...40 bar 230V/50-60Hz Standard - - - BA055-15-S0-ABS53-C001-22-C002-31-6 25310015
15 mm 130 mm PN40 L 0...40 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR - - - BA055-15-S0-ABS53-C001-22-C002-31-LV-1 25310016
15 mm 130 mm PN40 L 0...40 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) - - - BA055-15-S0-ABS53-C001-22-C002-31-LVCV20-1 25310017
