Flanschkugelhahn mit Druckluftdrehantrieb Serie BAEB, BAEA

Flanschkugelhähne - pneumatisch

Kategorie

Flansch PN16; Gehäuse GG25; Kugel 1.4301; Dichtungen PTFE/NBR; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+120°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BA040-D

Flansch PN16; Gehäuse GG25; Kugel 1.4301; Dichtungen PTFE/NBR; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+120°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BA040-S

Flansch PN16; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA

Flansch PN16; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA

Fire-Safe; TA-Luft; Baulänge gemäß EN558−1R27; Gehäuse Stahl verzinkt; Kugel 1.4301; Dichtungen PTFE/Graphoil/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+160°C

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAEB, BAEA

Fire-Safe; TA-Luft; Baulänge gemäß EN558−1R27; Gehäuse Stahl verzinkt; Kugel 1.4301; Dichtungen PTFE/Graphoil/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+160°C

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAEB, BAEA

3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Flansch PN16; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; reduzierter Durchgang; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+160°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA

3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Flansch PN16; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; reduzierter Durchgang; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+160°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA

Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA

Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA

Fire-Safe; TA-Luft; Baulänge gemäß EN558−1R27; Gehäuse, Kugel 1.4408; Dichtungen PTFE/Graphoil/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAEB, BAEA

Fire-Safe; TA-Luft; Baulänge gemäß EN558−1R27; Gehäuse, Kugel 1.4408; Dichtungen PTFE/Graphoil/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAEB, BAEA

3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; reduzierter Durchgang; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA

3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; reduzierter Durchgang; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA

3-Wege-Ausführung; dreischalig dichtend; Gehäuse 1.4404 poliert; Kugel 1.4404; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C

Flanschkugelhahn mit Druckluftdrehantrieb Serie BA055, BA056

Flanschkugelhahn mit Druckluftdrehantrieb Serie BA055, BA056

3-Wege-Ausführung; dreischalig dichtend; Gehäuse 1.4404 poliert; Kugel 1.4404; Dichtungen PTFE/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C

Flanschkugelhahn mit Druckluftdrehantrieb Serie BA055, BA056

Flansch

Loading...
Druckbereich

Loading...
Spannung

Loading...
Ausführung

Loading...
DN

Loading...

Zurücksetzen

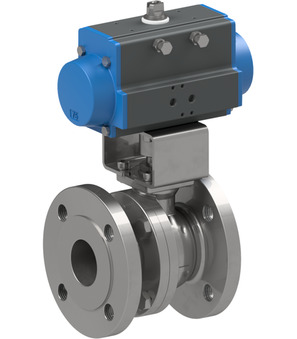

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAEB, BAEA

Grundversion

DN	Baulänge	Flansch	Druckbereich	Spannung	Ausführung	Typ	Sequence
15 mm	115 mm	PN40	0...40 bar	-	-	BAEB-015-UITV-D0	25200000
15 mm	115 mm	PN40	0...40 bar	-	-	BAEB-015-UITV-D0B	25200002
20 mm	120 mm	PN40	0...40 bar	-	-	BAEB-020-UITV-D0	25200010
25 mm	125 mm	PN40	0...40 bar	-	-	BAEB-025-UITV-D0	25200018
32 mm	130 mm	PN40	0...40 bar	-	-	BAEB-032-UITV-D0	25200026
40 mm	140 mm	PN40	0...40 bar	-	-	BAEB-040-UITV-D0	25200034
50 mm	150 mm	PN40	0...40 bar	-	-	BAEB-050-UITV-D0	25200042
65 mm	170 mm	PN16	0...16 bar	-	-	BAEA-065-UITV-D0	25200050
80 mm	180 mm	PN16	0...16 bar	-	-	BAEA-080-UITV-D0	25200058
100 mm	190 mm	PN16	0...16 bar	-	-	BAEA-100-UITV-D0	25200066

Varianten

DN	Baulänge	Flansch	Druckbereich	Spannung	Ausführung	Typ	Sequence
15 mm	115 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	Standard	BAEB-015-UITV-D0B-ABS51-C001-03-C002-31-6	25200003
15 mm	115 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb und VDR	BAEB-015-UITV-D0B-ABS51-C001-03-C002-31-LV-2	25200004
15 mm	115 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	BAEB-015-UITV-D0B-ABS51-C001-03-C002-31-LVCV20-2	25200005
15 mm	115 mm	PN40	0...40 bar	230V/50-60Hz	Standard	BAEB-015-UITV-D0B-ABS51-C001-22-C002-31-6	25200006
15 mm	115 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb und VDR	BAEB-015-UITV-D0B-ABS51-C001-22-C002-31-LV-1	25200007
15 mm	115 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	BAEB-015-UITV-D0B-ABS51-C001-22-C002-31-LVCV20-1	25200008
20 mm	120 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	Standard	BAEB-020-UITV-D0-ABS51-C001-03-C002-31-6	25200011
20 mm	120 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb und VDR	BAEB-020-UITV-D0-ABS51-C001-03-C002-31-LV-2	25200012
20 mm	120 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	BAEB-020-UITV-D0-ABS51-C001-03-C002-31-LVCV20-2	25200013
20 mm	120 mm	PN40	0...40 bar	230V/50-60Hz	Standard	BAEB-020-UITV-D0-ABS51-C001-22-C002-31-6	25200014
20 mm	120 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb und VDR	BAEB-020-UITV-D0-ABS51-C001-22-C002-31-LV-1	25200015
20 mm	120 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	BAEB-020-UITV-D0-ABS51-C001-22-C002-31-LVCV20-1	25200016
25 mm	125 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	Standard	BAEB-025-UITV-D0-ABS51-C001-03-C002-31-6	25200019
25 mm	125 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb und VDR	BAEB-025-UITV-D0-ABS51-C001-03-C002-31-LV-2	25200020
25 mm	125 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	BAEB-025-UITV-D0-ABS51-C001-03-C002-31-LVCV20-2	25200021
25 mm	125 mm	PN40	0...40 bar	230V/50-60Hz	Standard	BAEB-025-UITV-D0-ABS51-C001-22-C002-31-6	25200022
25 mm	125 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb und VDR	BAEB-025-UITV-D0-ABS51-C001-22-C002-31-LV-1	25200023
25 mm	125 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	BAEB-025-UITV-D0-ABS51-C001-22-C002-31-LVCV20-1	25200024
32 mm	130 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	Standard	BAEB-032-UITV-D0-ABS51-C001-03-C002-31-6	25200027
32 mm	130 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb und VDR	BAEB-032-UITV-D0-ABS51-C001-03-C002-31-LV-2	25200028
32 mm	130 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	BAEB-032-UITV-D0-ABS51-C001-03-C002-31-LVCV20-2	25200029
32 mm	130 mm	PN40	0...40 bar	230V/50-60Hz	Standard	BAEB-032-UITV-D0-ABS51-C001-22-C002-31-6	25200030
32 mm	130 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb und VDR	BAEB-032-UITV-D0-ABS51-C001-22-C002-31-LV-1	25200031
32 mm	130 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	BAEB-032-UITV-D0-ABS51-C001-22-C002-31-LVCV20-1	25200032
40 mm	140 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	Standard	BAEB-040-UITV-D0-ABS51-C001-03-C002-31-6	25200035
40 mm	140 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb und VDR	BAEB-040-UITV-D0-ABS51-C001-03-C002-31-LV-2	25200036
40 mm	140 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	BAEB-040-UITV-D0-ABS51-C001-03-C002-31-LVCV20-2	25200037
40 mm	140 mm	PN40	0...40 bar	230V/50-60Hz	Standard	BAEB-040-UITV-D0-ABS51-C001-22-C002-31-6	25200038
40 mm	140 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb und VDR	BAEB-040-UITV-D0-ABS51-C001-22-C002-31-LV-1	25200039
40 mm	140 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	BAEB-040-UITV-D0-ABS51-C001-22-C002-31-LVCV20-1	25200040
