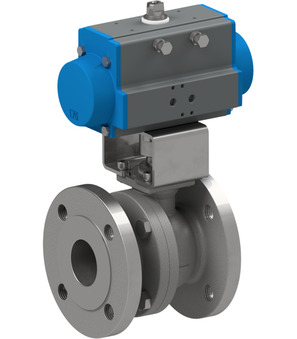

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAEB, BAEA

Flanschkugelhähne - pneumatisch

Kategorie

Flansch PN16; Gehäuse GG25; Kugel 1.4301; Dichtungen PTFE/NBR; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+120°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BA040-D

Flansch PN16; Gehäuse GG25; Kugel 1.4301; Dichtungen PTFE/NBR; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+120°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BA040-S

Flansch PN16; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA

Flansch PN16; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA

Fire-Safe; TA-Luft; Baulänge gemäß EN558−1R27; Gehäuse Stahl verzinkt; Kugel 1.4301; Dichtungen PTFE/Graphoil/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+160°C

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAEB, BAEA

Fire-Safe; TA-Luft; Baulänge gemäß EN558−1R27; Gehäuse Stahl verzinkt; Kugel 1.4301; Dichtungen PTFE/Graphoil/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+160°C

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAEB, BAEA

3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Flansch PN16; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; reduzierter Durchgang; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+160°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA

3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Flansch PN16; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; reduzierter Durchgang; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+160°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA

Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA

Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA

Fire-Safe; TA-Luft; Baulänge gemäß EN558−1R27; Gehäuse, Kugel 1.4408; Dichtungen PTFE/Graphoil/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAEB, BAEA

Fire-Safe; TA-Luft; Baulänge gemäß EN558−1R27; Gehäuse, Kugel 1.4408; Dichtungen PTFE/Graphoil/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAEB, BAEA

3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; reduzierter Durchgang; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA

3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; reduzierter Durchgang; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA

3-Wege-Ausführung; dreischalig dichtend; Gehäuse 1.4404 poliert; Kugel 1.4404; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C

Flanschkugelhahn mit Druckluftdrehantrieb Serie BA055, BA056

Flanschkugelhahn mit Druckluftdrehantrieb Serie BA055, BA056

3-Wege-Ausführung; dreischalig dichtend; Gehäuse 1.4404 poliert; Kugel 1.4404; Dichtungen PTFE/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C

Flanschkugelhahn mit Druckluftdrehantrieb Serie BA055, BA056

Flansch

Loading...
Druckbereich

Loading...
Spannung

Loading...
Ausführung

Loading...
DN

Loading...

Zurücksetzen

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAEB, BAEA

Fire-Safe; TA-Luft; Baulänge gemäß EN558−1R27; Gehäuse, Kugel 1.4408; Dichtungen PTFE/Graphoil/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C

Grundversion

DN	Baulänge	Flansch	Druckbereich	Spannung	Ausführung	Schaltertyp	Funktion	Gehäusematerial	Kontaktmaterial	Typ	Sequence
15 mm	115 mm	PN40	0...40 bar	-	-	-	-	-	-	BAEB-015-SSTV-D0	25260000
15 mm	115 mm	PN40	0...40 bar	-	-	-	-	-	-	BAEB-015-SSTV-D0B	25260003
20 mm	120 mm	PN40	0...40 bar	-	-	-	-	-	-	BAEB-020-SSTV-D0	25260011
25 mm	125 mm	PN40	0...40 bar	-	-	-	-	-	-	BAEB-025-SSTV-D0	25260019
32 mm	130 mm	PN40	0...40 bar	-	-	-	-	-	-	BAEB-032-SSTV-D0	25260027
40 mm	140 mm	PN40	0...40 bar	-	-	-	-	-	-	BAEB-040-SSTV-D0	25260035
50 mm	150 mm	PN40	0...40 bar	-	-	-	-	-	-	BAEB-050-SSTV-D0	25260044
65 mm	170 mm	PN16	0...16 bar	-	-	-	-	-	-	BAEA-065-SSTV-D0	25260053
80 mm	180 mm	PN16	0...16 bar	-	-	-	-	-	-	BAEA-080-SSTV-D0	25260062
100 mm	190 mm	PN16	0...16 bar	-	-	-	-	-	-	BAEA-100-SSTV-D0	25260071
125 mm	325 mm	PN16	0...16 bar	-	-	-	-	-	-	BAEA-125-SSTV-D0	25260080

Varianten

DN	Baulänge	Flansch	Druckbereich	Spannung	Ausführung	Schaltertyp	Funktion	Gehäusematerial	Kontaktmaterial	Typ	Sequence
15 mm	115 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	Standard	Crouzet 831613	-	Kunststoff	Silber-Nickel	BAEB-015-SSTV-D0-ABS54-C001-03-C002-31-6-EB0X01	25260001
15 mm	115 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	Standard	-	-	-	-	BAEB-015-SSTV-D0B-ABS51-C001-03-C002-31-6	25260004
15 mm	115 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb und VDR	-	-	-	-	BAEB-015-SSTV-D0B-ABS51-C001-03-C002-31-LV-2	25260005
15 mm	115 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	-	-	-	-	BAEB-015-SSTV-D0B-ABS51-C001-03-C002-31-LVCV20-2	25260006
15 mm	115 mm	PN40	0...40 bar	230V/50-60Hz	Standard	-	-	-	-	BAEB-015-SSTV-D0B-ABS51-C001-22-C002-31-6	25260007
15 mm	115 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb und VDR	-	-	-	-	BAEB-015-SSTV-D0B-ABS51-C001-22-C002-31-LV-1	25260008
15 mm	115 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	-	-	-	-	BAEB-015-SSTV-D0B-ABS51-C001-22-C002-31-LVCV20-1	25260009
20 mm	120 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	Standard	-	-	-	-	BAEB-020-SSTV-D0-ABS51-C001-03-C002-31-6	25260012
20 mm	120 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb und VDR	-	-	-	-	BAEB-020-SSTV-D0-ABS51-C001-03-C002-31-LV-2	25260013
20 mm	120 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	-	-	-	-	BAEB-020-SSTV-D0-ABS51-C001-03-C002-31-LVCV20-2	25260014
20 mm	120 mm	PN40	0...40 bar	230V/50-60Hz	Standard	-	-	-	-	BAEB-020-SSTV-D0-ABS51-C001-22-C002-31-6	25260015
20 mm	120 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb und VDR	-	-	-	-	BAEB-020-SSTV-D0-ABS51-C001-22-C002-31-LV-1	25260016
20 mm	120 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	-	-	-	-	BAEB-020-SSTV-D0-ABS51-C001-22-C002-31-LVCV20-1	25260017
25 mm	125 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	Standard	-	-	-	-	BAEB-025-SSTV-D0-ABS51-C001-03-C002-31-6	25260020
25 mm	125 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb und VDR	-	-	-	-	BAEB-025-SSTV-D0-ABS51-C001-03-C002-31-LV-2	25260021
25 mm	125 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	-	-	-	-	BAEB-025-SSTV-D0-ABS51-C001-03-C002-31-LVCV20-2	25260022
25 mm	125 mm	PN40	0...40 bar	230V/50-60Hz	Standard	-	-	-	-	BAEB-025-SSTV-D0-ABS51-C001-22-C002-31-6	25260023
25 mm	125 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb und VDR	-	-	-	-	BAEB-025-SSTV-D0-ABS51-C001-22-C002-31-LV-1	25260024
25 mm	125 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	-	-	-	-	BAEB-025-SSTV-D0-ABS51-C001-22-C002-31-LVCV20-1	25260025
32 mm	130 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	Standard	-	-	-	-	BAEB-032-SSTV-D0-ABS51-C001-03-C002-31-6	25260028
32 mm	130 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb und VDR	-	-	-	-	BAEB-032-SSTV-D0-ABS51-C001-03-C002-31-LV-2	25260029
32 mm	130 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	-	-	-	-	BAEB-032-SSTV-D0-ABS51-C001-03-C002-31-LVCV20-2	25260030
32 mm	130 mm	PN40	0...40 bar	230V/50-60Hz	Standard	-	-	-	-	BAEB-032-SSTV-D0-ABS51-C001-22-C002-31-6	25260031
32 mm	130 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb und VDR	-	-	-	-	BAEB-032-SSTV-D0-ABS51-C001-22-C002-31-LV-1	25260032
32 mm	130 mm	PN40	0...40 bar	230V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	-	-	-	-	BAEB-032-SSTV-D0-ABS51-C001-22-C002-31-LVCV20-1	25260033
40 mm	140 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	Standard	-	-	-	-	BAEB-040-SSTV-D0-ABS51-C001-03-C002-31-6	25260036
40 mm	140 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	Standard	P&F NBN3-F25F-E8	Schließer PNP	Kunststoff	-	BAEB-040-SSTV-D0-ABS54-C001-03-C002-31-6-EB0X13	25260037
40 mm	140 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb und VDR	-	-	-	-	BAEB-040-SSTV-D0-ABS51-C001-03-C002-31-LV-2	25260038
40 mm	140 mm	PN40	0...40 bar	24VDC / 48V/50-60Hz	mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)	-	-	-	-	BAEB-040-SSTV-D0-ABS51-C001-03-C002-31-LVCV20-2	25260039
