Flansch PN16; Gehäuse GG25; Kugel 1.4301; Dichtungen PTFE/NBR; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+120°C; Druckbereich 0...16bar
Flanschkugelhahn mit Druckluftdrehantrieb Serie BA040-D -
Flansch PN16; Gehäuse GG25; Kugel 1.4301; Dichtungen PTFE/NBR; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+120°C; Druckbereich 0...16bar
Flanschkugelhahn mit Druckluftdrehantrieb Serie BA040-S -
Flansch PN16; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar
Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA -
Flansch PN16; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar
Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA -
Fire-Safe; TA-Luft; Baulänge gemäß EN558−1R27; Gehäuse Stahl verzinkt; Kugel 1.4301; Dichtungen PTFE/Graphoil/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+160°CFlanschkugelhahn mit Druckluftdrehantrieb Serie BAEB, BAEA
-
Fire-Safe; TA-Luft; Baulänge gemäß EN558−1R27; Gehäuse Stahl verzinkt; Kugel 1.4301; Dichtungen PTFE/Graphoil/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+160°C
Flanschkugelhahn mit Druckluftdrehantrieb Serie BAEB, BAEA -
3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Flansch PN16; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; reduzierter Durchgang; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+160°C; Druckbereich 0...16barFlanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA
-
3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Flansch PN16; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; reduzierter Durchgang; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+160°C; Druckbereich 0...16barFlanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA
-
Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar
Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA -
Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar
Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA -
Fire-Safe; TA-Luft; Baulänge gemäß EN558−1R27; Gehäuse, Kugel 1.4408; Dichtungen PTFE/Graphoil/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C
Flanschkugelhahn mit Druckluftdrehantrieb Serie BAEB, BAEA -
Fire-Safe; TA-Luft; Baulänge gemäß EN558−1R27; Gehäuse, Kugel 1.4408; Dichtungen PTFE/Graphoil/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C
Flanschkugelhahn mit Druckluftdrehantrieb Serie BAEB, BAEA -
3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; reduzierter Durchgang; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar
Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA -
3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; reduzierter Durchgang; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar
Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA -
3-Wege-Ausführung; dreischalig dichtend; Gehäuse 1.4404 poliert; Kugel 1.4404; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C
Flanschkugelhahn mit Druckluftdrehantrieb Serie BA055, BA056 -
3-Wege-Ausführung; dreischalig dichtend; Gehäuse 1.4404 poliert; Kugel 1.4404; Dichtungen PTFE/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C
Flanschkugelhahn mit Druckluftdrehantrieb Serie BA055, BA056
|

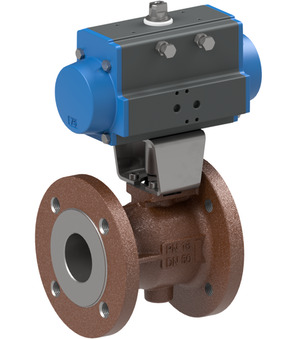

Flanschkugelhahn mit Druckluftdrehantrieb Serie BA040-SFlansch PN16; Gehäuse GG25; Kugel 1.4301; Dichtungen PTFE/NBR; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+120°C; Druckbereich 0...16bar
|
| DN | Baulänge | Druckbereich | Spannung | Ausführung | Schaltertyp | Kontaktmaterial | Gehäusematerial | Funktion | Typ | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|
| 25 mm | 125 mm | 0...16 bar | - | - | - | - | - | - | BA040-025-S0 | 25170000 |
| 32 mm | 130 mm | 0...16 bar | - | - | - | - | - | - | BA040-032-S0 | 25170007 |
| 40 mm | 140 mm | 0...16 bar | - | - | - | - | - | - | BA040-040-S0 | 25170014 |
| 50 mm | 150 mm | 0...16 bar | - | - | - | - | - | - | BA040-050-S0 | 25170021 |
| 63 mm | 170 mm | 0...16 bar | - | - | - | - | - | - | BA040-065-S0 | 25170029 |
| 80 mm | 180 mm | 0...16 bar | - | - | - | - | - | - | BA040-080-S0 | 25170036 |
| 100 mm | 190 mm | 0...16 bar | - | - | - | - | - | - | BA040-100-S0 | 25170043 |
| 125 mm | 200 mm | 0...16 bar | - | - | - | - | - | - | BA040-125-S0 | 25170052 |
| 150 mm | 210 mm | 0...16 bar | - | - | - | - | - | - | BA040-150-S0 | 25170059 |
| 200 mm | 400 mm | 0...16 bar | - | - | - | - | - | - | BA040-200-S0 | 25170067 |
| DN | Baulänge | Druckbereich | Spannung | Ausführung | Schaltertyp | Kontaktmaterial | Gehäusematerial | Funktion | Typ | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|
| 25 mm | 125 mm | 0...16 bar | 24VDC / 48V/50-60Hz | Standard | - | - | - | - | BA040-025-S0-ABS53-C001-03-C002-31-6 | 25170001 |
| 25 mm | 125 mm | 0...16 bar | 24VDC / 48V/50-60Hz | mit eingebauter LED-gelb und VDR | - | - | - | - | BA040-025-S0-ABS53-C001-03-C002-31-LV-2 | 25170002 |
| 25 mm | 125 mm | 0...16 bar | 24VDC / 48V/50-60Hz | mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) | - | - | - | - | BA040-025-S0-ABS53-C001-03-C002-31-LVCV20-2 | 25170003 |
| 25 mm | 125 mm | 0...16 bar | 230V/50-60Hz | Standard | - | - | - | - | BA040-025-S0-ABS53-C001-22-C002-31-6 | 25170004 |
| 25 mm | 125 mm | 0...16 bar | 230V/50-60Hz | mit eingebauter LED-gelb und VDR | - | - | - | - | BA040-025-S0-ABS53-C001-22-C002-31-LV-1 | 25170005 |
| 25 mm | 125 mm | 0...16 bar | 230V/50-60Hz | mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) | - | - | - | - | BA040-025-S0-ABS53-C001-22-C002-31-LVCV20-1 | 25170006 |
| 32 mm | 130 mm | 0...16 bar | 24VDC / 48V/50-60Hz | Standard | - | - | - | - | BA040-032-S0-ABS53-C001-03-C002-31-6 | 25170008 |
| 32 mm | 130 mm | 0...16 bar | 24VDC / 48V/50-60Hz | mit eingebauter LED-gelb und VDR | - | - | - | - | BA040-032-S0-ABS53-C001-03-C002-31-LV-2 | 25170009 |
| 32 mm | 130 mm | 0...16 bar | 24VDC / 48V/50-60Hz | mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) | - | - | - | - | BA040-032-S0-ABS53-C001-03-C002-31-LVCV20-2 | 25170010 |
| 32 mm | 130 mm | 0...16 bar | 230V/50-60Hz | Standard | - | - | - | - | BA040-032-S0-ABS53-C001-22-C002-31-6 | 25170011 |
| 32 mm | 130 mm | 0...16 bar | 230V/50-60Hz | mit eingebauter LED-gelb und VDR | - | - | - | - | BA040-032-S0-ABS53-C001-22-C002-31-LV-1 | 25170012 |
| 32 mm | 130 mm | 0...16 bar | 230V/50-60Hz | mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) | - | - | - | - | BA040-032-S0-ABS53-C001-22-C002-31-LVCV20-1 | 25170013 |
| 40 mm | 140 mm | 0...16 bar | 24VDC / 48V/50-60Hz | Standard | - | - | - | - | BA040-040-S0-ABS53-C001-03-C002-31-6 | 25170015 |
| 40 mm | 140 mm | 0...16 bar | 24VDC / 48V/50-60Hz | mit eingebauter LED-gelb und VDR | - | - | - | - | BA040-040-S0-ABS53-C001-03-C002-31-LV-2 | 25170016 |
| 40 mm | 140 mm | 0...16 bar | 24VDC / 48V/50-60Hz | mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) | - | - | - | - | BA040-040-S0-ABS53-C001-03-C002-31-LVCV20-2 | 25170017 |
| 40 mm | 140 mm | 0...16 bar | 230V/50-60Hz | Standard | - | - | - | - | BA040-040-S0-ABS53-C001-22-C002-31-6 | 25170018 |
| 40 mm | 140 mm | 0...16 bar | 230V/50-60Hz | mit eingebauter LED-gelb und VDR | - | - | - | - | BA040-040-S0-ABS53-C001-22-C002-31-LV-1 | 25170019 |
| 40 mm | 140 mm | 0...16 bar | 230V/50-60Hz | mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) | - | - | - | - | BA040-040-S0-ABS53-C001-22-C002-31-LVCV20-1 | 25170020 |
| 50 mm | 150 mm | 0...16 bar | 24VDC / 48V/50-60Hz | Standard | - | - | - | - | BA040-050-S0-ABS53-C001-03-C002-31-6 | 25170022 |
| 50 mm | 150 mm | 0...16 bar | 24VDC / 48V/50-60Hz | Standard | Crouzet 831613 | Silber-Nickel | Kunststoff | - | BA040-050-S0-ABS53-C001-03-C002-31-6-EB0X01 | 25170023 |
| 50 mm | 150 mm | 0...16 bar | 24VDC / 48V/50-60Hz | mit eingebauter LED-gelb und VDR | - | - | - | - | BA040-050-S0-ABS53-C001-03-C002-31-LV-2 | 25170024 |
| 50 mm | 150 mm | 0...16 bar | 24VDC / 48V/50-60Hz | mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) | - | - | - | - | BA040-050-S0-ABS53-C001-03-C002-31-LVCV20-2 | 25170025 |
| 50 mm | 150 mm | 0...16 bar | 230V/50-60Hz | Standard | - | - | - | - | BA040-050-S0-ABS53-C001-22-C002-31-6 | 25170026 |
| 50 mm | 150 mm | 0...16 bar | 230V/50-60Hz | mit eingebauter LED-gelb und VDR | - | - | - | - | BA040-050-S0-ABS53-C001-22-C002-31-LV-1 | 25170027 |
| 50 mm | 150 mm | 0...16 bar | 230V/50-60Hz | mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) | - | - | - | - | BA040-050-S0-ABS53-C001-22-C002-31-LVCV20-1 | 25170028 |
| 63 mm | 170 mm | 0...16 bar | 24VDC / 48V/50-60Hz | Standard | - | - | - | - | BA040-065-S0-ABS53-C001-03-C002-31-6 | 25170030 |
| 63 mm | 170 mm | 0...16 bar | 24VDC / 48V/50-60Hz | mit eingebauter LED-gelb und VDR | - | - | - | - | BA040-065-S0-ABS53-C001-03-C002-31-LV-2 | 25170031 |
| 63 mm | 170 mm | 0...16 bar | 24VDC / 48V/50-60Hz | mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) | - | - | - | - | BA040-065-S0-ABS53-C001-03-C002-31-LVCV20-2 | 25170032 |
| 63 mm | 170 mm | 0...16 bar | 230V/50-60Hz | Standard | - | - | - | - | BA040-065-S0-ABS53-C001-22-C002-31-6 | 25170033 |
| 63 mm | 170 mm | 0...16 bar | 230V/50-60Hz | mit eingebauter LED-gelb und VDR | - | - | - | - | BA040-065-S0-ABS53-C001-22-C002-31-LV-1 | 25170034 |
