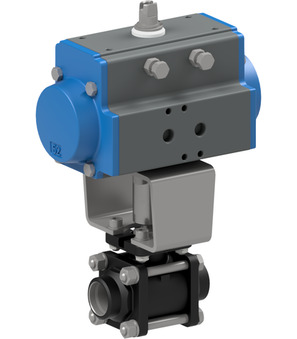

Ball valve with pneumatic actuator BAC4-009-CITV-S0

Price.

820,48 €

Home
Search
⁰
Wishlist
Account

dimension
Butt weld ends	50 mm
DN	50 mm
Length	136 mm
pressure
Pressure range	0...25 bar
characteristics
Actuator	PAS1005

Data sheets, Instructions, 3D-files and Certificates...

In your language

Data Sheets

1

Data sheet_Ball valve with pneumatic actuator Series BAC4_EN.pdf

Declarations of Conformity

1

Declaration of conformity_Ball valve with pneumatic actuator Series BAC4_EN.pdf

CAD / 3D

1

CADSTEP_BAC4009CITVS0.stp

Datové listy

1

Datový list_kulový kohout s otočným pneumatickým pohonem série BAC4_CS.pdf

Prohlášení o shodě

1

Prohlášení o shodě_kulový kohout s otočným pneumatickým pohonem série BAC4_CS.pdf

Data Sheets

1

Datablad_Kugleventil med pneumatisk drejedrev Serie BAC4_DA_DK.pdf

Datenblätter

1

Datenblatt_Kugelhahn mit Druckluftdrehantrieb Serie BAC4_DE.pdf

Konformitätserklärungen

1

Konformitätserklärung_Kugelhahn mit Druckluftdrehantrieb Serie BAC4_DE.pdf

Data Sheets

1

Δελτίο δεδομένων_Σφαιρική βάνα με πνευματικό περιστροφικό ενεργοποιητή Σειρά BAC4_EL_GR.pdf

Data Sheets

1

Ficha técnica_Válvula de bola con actuador neumático rotativo Serie BAC4_ES.pdf

Data Sheets

1

Tietolehti_Palloventtiili paineilmatoimisella kääntötoimilaitteella Sarja BAC4_FI.pdf

Data Sheets

1

Fiche technique_Vanne à boisseau sphérique avec actionneur pneumatique rotatif Série BAC4_FR.pdf

Data Sheets

1

Podatkovni list_Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BAC4_HR.pdf

Adatlapok

1

Adatlap_pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAC4_HU.pdf

Megfelelőségi nyilatkozatok

1

Megfelelőségi nyilatkozat_pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAC4_HU.pdf

Data Sheets

1

Scheda tecnica_Valvola a sfera con attuatore pneumatico rotativo Serie BAC4_IT.pdf

Data Sheets

1

Datablad_Kuleventil med pneumatisk roterende aktuator Serie BAC4_NB_NO.pdf

Data Sheets

1

Datasheet_Kogelkraan met pneumatische draaiaandrijving Serie BAC4_NL.pdf

Karty katalogowe

1

Arkusz danych_zawór kulowy z napędem pneumatycznym Seria BAC4_PL.pdf

Deklaracje zgodności

1

Deklaracja zgodności_zawór kulowy z napędem pneumatycznym Seria BAC4_PL.pdf

Data Sheets

1

Fișă de date_Robinet cu bilă cu actuator rotativ pneumatic serie BAC4_RO.pdf

Podatkovni listi

1

Podatkovni list_Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAC4_SL.pdf

Izjave o skladnosti

1

Izjava o skladnosti_Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAC4_SL.pdf

Data Sheets

1

Tehnički list_kuglasti ventil sa pneumatskim aktuatorom serije BAC4_SRLATIN.pdf

Declarations of Conformity

1

Deklaracija o usklađenosti_kuglasti ventil sa pneumatskim aktuatorom serije BAC4_SRLATIN.pdf

Data Sheets

1

Datablad_Kulventil med pneumatiskt vriddon Serie BAC4_SV.pdf

Ball valve made of steel 715000-50

715000-50 x 1.0

Ball valve made of steel 715000-50

Ball valve made of steel Series 715000; Full bore; Three-parts type; Butt weld ends; Body Steel; Ball 1.4301; Seals PTFE-reinforced/FKM; Medium temperature -10...+160°C; Nominal diameter 50mm; Pressure range 0-25bar; Length 136mm

Pneumatic actuator PAS1005

PAS1005 x 1.0

Pneumatic actuator PAS1005

Pneumatic actuator Series PAS; ATEX II 2 G/D; Single acting; Rotation angle 90°; According to ISO 5211/NAMUR; Operating pressure range Max. 8bar; Diameter 100mm; Flange ISO5211 F07/F10; Female square 17mm; Torque at 5,5bar 42,3Nm

RI3034 x 1.0

RI3034

Mounting bracket; F07/F05-F05; Bolt 17-10
