Absperrklappe mit Handhebel Serie BULG-L, BULC-L

Absperrklappen

Kategorie

Zwischenflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Welle 1.4016; Manschette EPDM; Flanschnenndruck PN10/16/ANSI150; Mediumstemperatur -10...+130°C; Druckbereich 0...16bar

Absperrklappe mit Handhebel Serie BUW6-DE-L

Zwischenflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Scheibe GGG40 verzinkt; Welle 1.4016; Manschette EPDM; Flanschnenndruck PN10/16/ANSI150; Mediumstemperatur -10...+130°C; Druckbereich 0...16bar

Absperrklappe mit Handgetriebe Serie BUW6-DPE-G

Zwischenflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette EPDM; Flanschnenndruck PN10/16/ANSI150; Mediumstemperatur -10...+130°C; Druckbereich 0...16bar

Absperrklappe mit Handhebel Serie BUW6-DSE-L

Absperrklappe mit Handgetriebe Serie BUW6-DSE-G

Zwischenflanschausführung; Baulänge gemäß EN558−1R20; für abrasive Medien (z.B. Sand, Zement, etc.); Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette NBR carboxylhaltig; Flanschnenndruck PN10/16/ANSI150; Mediumstemperatur -10...+100°C; Druckbereich 0...6bar

Absperrklappe mit Handhebel Serie BUW2-DSC-L

Abflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Welle 1.4016; Manschette EPDM; Mediumstemperatur -10...+130°C

Absperrklappe mit Handhebel Serie BULG-L, BULC-L

Abflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette EPDM; Flanschnenndruck PN10; Mediumstemperatur -10...+130°C; Druckbereich 0...10bar

Absperrklappe mit Handgetriebe Serie BULC-G

Abflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette EPDM; Mediumstemperatur -10...+130°C

Absperrklappe mit Handhebel Serie BULG-L, BULC-L

Abflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Scheibe GGG40 verzinkt; Welle 1.4016; Manschette EPDM; Flanschnenndruck PN10; Mediumstemperatur -10...+130°C; Druckbereich 0...10bar

Absperrklappe mit Handgetriebe Serie BULG-G, BULC-G

Zwischenflanschausführung; DVGW-Gas-geprüft; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette NBR; Flanschnenndruck PN10/16/ANSI150; Mediumstemperatur -10...+60°C

Absperrklappe mit Handhebel Serie BUW6-DSD-L

Absperrklappe mit Handhebel Serie BUW6-DSD-L

Zwischenflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Scheibe und Welle 1.4408; Manschette PTFE/Silikon; Flanschnenndruck PN10/16/ANSI150; Mediumstemperatur -10...+190°C; Druckbereich 0...10bar

Absperrklappe mit Handhebel Serie BUW4-DSTS-L

Absperrklappe mit Handgetriebe Serie BUW4-DSTS-G

Zwischenflanschausführung; doppelexzentrisch; Baulänge gemäß EN558−1R20; Gehäuse Stahl epoxybeschichtet; Scheibe 1.4408; Welle 1.4542; Sitz Inconel 625; Flanschnenndruck PN10/16/25/ANSI150; Mediumstemperatur -10...+425°C; Druckbereich 0...25bar

Absperrklappe mit Handhebel Serie BUW9-CSIS-L

Zwischenflanschausführung; doppelexzentrisch; Baulänge gemäß EN558−1R20; Gehäuse Stahl epoxybeschichtet; Scheibe 1.4408; Welle 1.4542; Sitz Inconel 625; Mediumstemperatur -10...+425°C; Druckbereich 0...25bar

Absperrklappe mit Handgetriebe Serie BUW-CSIS-G

Zwischenflanschausführung; doppelexzentrisch; Baulänge gemäß EN558−1R20; Gehäuse und Scheibe 1.4408; Welle 1.4542; Sitz Inconel 625; Flanschnenndruck PN10/16/25/ANSI150; Mediumstemperatur -10...+425°C; Druckbereich 0...25bar

Absperrklappe mit Handhebel Serie BUW9-SSIS-L

Zwischenflanschausführung; doppelexzentrisch; Baulänge gemäß EN558−1R20; Gehäuse, Scheibe 1.4408; Welle 1.4542; Sitz Inconel 625; Mediumstemperatur -10...+425°C; Druckbereich 0...25bar

Absperrklappe mit Handgetriebe Serie BUW-SSIS-G

Druckbereich

Loading...
Flansch

Loading...
DN

Loading...

Zurücksetzen

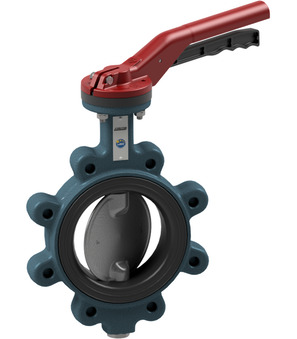

Absperrklappe mit Handhebel Serie BULG-L, BULC-L

Abflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette EPDM; Mediumstemperatur -10...+130°C

Grundversion

DN	Baulänge	Flansch	Druckbereich	Ausführung	Typ	Sequence
40 mm	33 mm	PN10/16	0...16 bar	-	BULG-040-DSE-L	27920000
50 mm	43 mm	PN10/16	0...16 bar	-	BULG-050-DNE-L	27920001
50 mm	43 mm	PN10/16	0...16 bar	-	BULG-050-DSE-L	27920002
50 mm	43 mm	PN10/16	0...16 bar	-	BULG-050-DSX-L	27920003
50 mm	43 mm	PN10/16	0...16 bar	-	BULG-065-DSX-L	27920004
50 mm	43 mm	PN10/16	0...16 bar	-	BULG-080-DSX-L	27920005
50 mm	43 mm	PN10/16	0...16 bar	-	BULG-100-DSX-L	27920006
65 mm	46 mm	PN10/16	0...16 bar	-	BULG-065-DSE-L	27920007
80 mm	46 mm	PN10/16	0...16 bar	-	BULG-080-DNE-L	27920008
80 mm	46 mm	PN10/16	0...16 bar	-	BULG-080-DSE-L	27920009
100 mm	52 mm	PN10/16	0...16 bar	-	BULG-100-DSE-L	27920010
125 mm	56 mm	PN10/16	0...16 bar	-	BULG-125-DSE-L	27920011
125 mm	56 mm	PN10/16	0...16 bar	-	BULG-125-DSE-L-01	27920012
125 mm	56 mm	PN10/16	0...16 bar	-	BULG-125-DSE-L-3C01	27920013
150 mm	56 mm	PN10/16	0...16 bar	-	BULG-150-DNE-L	27920014
150 mm	56 mm	PN10/16	0...16 bar	-	BULG-150-DSE-L	27920015
200 mm	60 mm	PN10	0...10 bar	-	BULC-200-DSE-L	27920016
250 mm	68 mm	PN10	0...10 bar	-	BULA-250-SSES-L-G3C	27920017
250 mm	68 mm	PN10	0...10 bar	-	BULC-250-DSE-L	27920018
250 mm	68 mm	PN10	0...10 bar	-	BULY-250-SSES-L-G3C01	27920019
250 mm	68 mm	PN16	0...16 bar	ATEX	BULA-250-DPE-L-A	27920020
300 mm	78 mm	PN10	0...10 bar	-	BULC-300-DSE-L	27920021
300 mm	78 mm	PN10	0...10 bar	-	BULY-300-DSE-L-3C01	27920022
300 mm	78 mm	PN16	0...16 bar	ATEX	BULA-300-DPE-L-A	27920023
