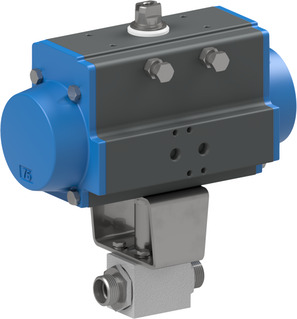

Kugelhahn mit Druckluftdrehantrieb Serie BA233

Außengewinde gemäß ISO 8434-1 (DIN 2353); Gehäuse Stahl verzinkt; Kugel Stahl; Dichtungen POM/NBR; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+100°C; für Flüssigkeiten

Kugelhahn mit Druckluftdrehantrieb Serie BA233 Kugelhahn mit Druckluftdrehantrieb Serie BA233
Grundversion
Außengewinde DN Baulänge Baureihe Druckbereich Spannung Ausführung Typ Sequence
M14x1,5 6 mm 67 mm 8L 0...500 bar - - BA233-8L-D0 25340000
M24x1,5 13 mm 86 mm 16S 0...500 bar - - BA233-16S-D0 25340001
M30x2 13 mm 90 mm 20S 0...500 bar - - BA233-20S-D0 25340008
M30x2 20 mm 101 mm 22L 0...420 bar - - BA233-22L-D0 25340015
M36x2 20 mm 109 mm 25S 0...420 bar - - BA233-25S-D0 25340022
M36x2 25 mm 108 mm 28L 0...350 bar - - BA233-28L-D0 25340029
M42x2 25 mm 120 mm 30S 0...350 bar - - BA233-30S-D0 25340036
M45x2 25 mm 112 mm 35L 0...350 bar - - BA233-35L-D0 25340043
M52x2 25 mm 112 mm 42L 0...350 bar - - BA233-42L-D0 25340050
M52x2 25 mm 124 mm 38S 0...350 bar - - BA233-38S-D0 25340057
M12x1,5 5 mm 67 mm 6L 0...500 bar - - BA233-6L-D0 25340064
M16x1,5 5 mm 73 mm 8S 0...500 bar - - BA233-8S-D0 25340065
M16x1,5 8 mm 74 mm 10L 0...500 bar - - BA233-10L-D0 25340066
M18x1,5 6 mm 73 mm 10S 0...500 bar - - BA233-10S-D0 25340067
M18x1,5 10 mm 74 mm 12L 0...500 bar - - BA233-12L-D0 25340068
M20x1,5 8 mm 76 mm 12S 0...500 bar - - BA233-12S-D0 25340075
M22x1,5 10 mm 80 mm 14S 0...500 bar - - BA233-14S-D0 25340076
M22x1,5 13 mm 82 mm 15L 0...500 bar - - BA233-15L-D0 25340083
M26x1,5 13 mm 82 mm 18L 0...500 bar - - BA233-18L-D0 25340090
Varianten
Außengewinde DN Baulänge Baureihe Druckbereich Spannung Ausführung Typ Sequence
M24x1,5 13 mm 86 mm 16S 0...500 bar 24VDC / 48V/50-60Hz Standard BA233-16S-D0-ABS51-C001-03-C002-31-6 25340002
M24x1,5 13 mm 86 mm 16S 0...500 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BA233-16S-D0-ABS51-C001-03-C002-31-LV-2 25340003
M24x1,5 13 mm 86 mm 16S 0...500 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BA233-16S-D0-ABS51-C001-03-C002-31-LVCV20-2 25340004
M24x1,5 13 mm 86 mm 16S 0...500 bar 230V/50-60Hz Standard BA233-16S-D0-ABS51-C001-22-C002-31-6 25340005
M24x1,5 13 mm 86 mm 16S 0...500 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR BA233-16S-D0-ABS51-C001-22-C002-31-LV-1 25340006
M24x1,5 13 mm 86 mm 16S 0...500 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BA233-16S-D0-ABS51-C001-22-C002-31-LVCV20-1 25340007
M30x2 13 mm 90 mm 20S 0...500 bar 24VDC / 48V/50-60Hz Standard BA233-20S-D0-ABS51-C001-03-C002-31-6 25340009
M30x2 13 mm 90 mm 20S 0...500 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BA233-20S-D0-ABS51-C001-03-C002-31-LV-2 25340010
M30x2 13 mm 90 mm 20S 0...500 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BA233-20S-D0-ABS51-C001-03-C002-31-LVCV20-2 25340011
M30x2 13 mm 90 mm 20S 0...500 bar 230V/50-60Hz Standard BA233-20S-D0-ABS51-C001-22-C002-31-6 25340012
M30x2 13 mm 90 mm 20S 0...500 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR BA233-20S-D0-ABS51-C001-22-C002-31-LV-1 25340013
M30x2 13 mm 90 mm 20S 0...500 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BA233-20S-D0-ABS51-C001-22-C002-31-LVCV20-1 25340014
M30x2 20 mm 101 mm 22L 0...420 bar 24VDC / 48V/50-60Hz Standard BA233-22L-D0-ABS51-C001-03-C002-31-6 25340016
M30x2 20 mm 101 mm 22L 0...420 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BA233-22L-D0-ABS51-C001-03-C002-31-LV-2 25340017
M30x2 20 mm 101 mm 22L 0...420 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BA233-22L-D0-ABS51-C001-03-C002-31-LVCV20-2 25340018
M30x2 20 mm 101 mm 22L 0...420 bar 230V/50-60Hz Standard BA233-22L-D0-ABS51-C001-22-C002-31-6 25340019
M30x2 20 mm 101 mm 22L 0...420 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR BA233-22L-D0-ABS51-C001-22-C002-31-LV-1 25340020
M30x2 20 mm 101 mm 22L 0...420 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BA233-22L-D0-ABS51-C001-22-C002-31-LVCV20-1 25340021
M36x2 20 mm 109 mm 25S 0...420 bar 24VDC / 48V/50-60Hz Standard BA233-25S-D0-ABS51-C001-03-C002-31-6 25340023
M36x2 20 mm 109 mm 25S 0...420 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BA233-25S-D0-ABS51-C001-03-C002-31-LV-2 25340024
M36x2 20 mm 109 mm 25S 0...420 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BA233-25S-D0-ABS51-C001-03-C002-31-LVCV20-2 25340025
