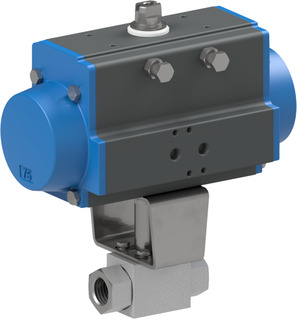

Kugelhahn mit Druckluftdrehantrieb Serie BA233

Innengewinde; Gehäuse Stahl verzinkt; Kugel Stahl; Dichtungen POM/NBR; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+100°C; für Flüssigkeiten

Kugelhahn mit Druckluftdrehantrieb Serie BA233 Kugelhahn mit Druckluftdrehantrieb Serie BA233
Grundversion
Innengewinde DN Baulänge Druckbereich Spannung Ausführung Typ Sequence
G 1/8" 5 mm 69 mm 0...500 bar - - BA233-18-S0 25330000
G 1/4" 6 mm 69 mm 0...500 bar - - BA233-14-S0 25330001
G 3/8" 10 mm 72 mm 0...500 bar - - BA233-38-S0 25330002
G 1/2" 13 mm 83 mm 0...500 bar - - BA233-12-S0 25330009
G 3/4" 20 mm 95 mm 0...420 bar - - BA233-34-S0 25330016
G 1" 25 mm 113 mm 0...350 bar - - BA233-10-S0 25330023
G 1 1/4" 25 mm 120 mm 0...350 bar - - BA233-114-S0 25330030
G 1 1/2" 25 mm 130 mm 0...350 bar - - BA233-112-S0 25330037
Varianten
Innengewinde DN Baulänge Druckbereich Spannung Ausführung Typ Sequence
G 3/8" 10 mm 72 mm 0...500 bar 24VDC / 48V/50-60Hz Standard BA233-38-S0-ABS53-C001-03-C002-31-6 25330003
G 3/8" 10 mm 72 mm 0...500 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BA233-38-S0-ABS53-C001-03-C002-31-LV-2 25330004
G 3/8" 10 mm 72 mm 0...500 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BA233-38-S0-ABS53-C001-03-C002-31-LVCV20-2 25330005
G 3/8" 10 mm 72 mm 0...500 bar 230V/50-60Hz Standard BA233-38-S0-ABS53-C001-22-C002-31-6 25330006
G 3/8" 10 mm 72 mm 0...500 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR BA233-38-S0-ABS53-C001-22-C002-31-LV-1 25330007
G 3/8" 10 mm 72 mm 0...500 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BA233-38-S0-ABS53-C001-22-C002-31-LVCV20-1 25330008
G 1/2" 13 mm 83 mm 0...500 bar 24VDC / 48V/50-60Hz Standard BA233-12-S0-ABS53-C001-03-C002-31-6 25330010
G 1/2" 13 mm 83 mm 0...500 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BA233-12-S0-ABS53-C001-03-C002-31-LV-2 25330011
G 1/2" 13 mm 83 mm 0...500 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BA233-12-S0-ABS53-C001-03-C002-31-LVCV20-2 25330012
G 1/2" 13 mm 83 mm 0...500 bar 230V/50-60Hz Standard BA233-12-S0-ABS53-C001-22-C002-31-6 25330013
G 1/2" 13 mm 83 mm 0...500 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR BA233-12-S0-ABS53-C001-22-C002-31-LV-1 25330014
G 1/2" 13 mm 83 mm 0...500 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BA233-12-S0-ABS53-C001-22-C002-31-LVCV20-1 25330015
G 3/4" 20 mm 95 mm 0...420 bar 24VDC / 48V/50-60Hz Standard BA233-34-S0-ABS53-C001-03-C002-31-6 25330017
G 3/4" 20 mm 95 mm 0...420 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BA233-34-S0-ABS53-C001-03-C002-31-LV-2 25330018
G 3/4" 20 mm 95 mm 0...420 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BA233-34-S0-ABS53-C001-03-C002-31-LVCV20-2 25330019
G 3/4" 20 mm 95 mm 0...420 bar 230V/50-60Hz Standard BA233-34-S0-ABS53-C001-22-C002-31-6 25330020
G 3/4" 20 mm 95 mm 0...420 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR BA233-34-S0-ABS53-C001-22-C002-31-LV-1 25330021
G 3/4" 20 mm 95 mm 0...420 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BA233-34-S0-ABS53-C001-22-C002-31-LVCV20-1 25330022
G 1" 25 mm 113 mm 0...350 bar 24VDC / 48V/50-60Hz Standard BA233-10-S0-ABS53-C001-03-C002-31-6 25330024
G 1" 25 mm 113 mm 0...350 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BA233-10-S0-ABS53-C001-03-C002-31-LV-2 25330025
G 1" 25 mm 113 mm 0...350 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BA233-10-S0-ABS53-C001-03-C002-31-LVCV20-2 25330026
G 1" 25 mm 113 mm 0...350 bar 230V/50-60Hz Standard BA233-10-S0-ABS53-C001-22-C002-31-6 25330027
G 1" 25 mm 113 mm 0...350 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR BA233-10-S0-ABS53-C001-22-C002-31-LV-1 25330028
G 1" 25 mm 113 mm 0...350 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BA233-10-S0-ABS53-C001-22-C002-31-LVCV20-1 25330029
G 1 1/4" 25 mm 120 mm 0...350 bar 24VDC / 48V/50-60Hz Standard BA233-114-S0-ABS53-C001-03-C002-31-6 25330031
G 1 1/4" 25 mm 120 mm 0...350 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BA233-114-S0-ABS53-C001-03-C002-31-LV-2 25330032
G 1 1/4" 25 mm 120 mm 0...350 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BA233-114-S0-ABS53-C001-03-C002-31-LVCV20-2 25330033
G 1 1/4" 25 mm 120 mm 0...350 bar 230V/50-60Hz Standard BA233-114-S0-ABS53-C001-22-C002-31-6 25330034
G 1 1/4" 25 mm 120 mm 0...350 bar 230V/50-60Hz mit eingebauter LED-gelb und VDR BA233-114-S0-ABS53-C001-22-C002-31-LV-1 25330035
G 1 1/4" 25 mm 120 mm 0...350 bar 230V/50-60Hz mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) BA233-114-S0-ABS53-C001-22-C002-31-LVCV20-1 25330036
G 1 1/2" 25 mm 130 mm 0...350 bar 24VDC / 48V/50-60Hz Standard BA233-112-S0-ABS53-C001-03-C002-31-6 25330038
G 1 1/2" 25 mm 130 mm 0...350 bar 24VDC / 48V/50-60Hz mit eingebauter LED-gelb und VDR BA233-112-S0-ABS53-C001-03-C002-31-LV-2 25330039
