Plattenschieber mit doppeltwirkendem Pneumatikantrieb Serie L1N Store
  1. Produkte
  2. Armaturen
  3. Ventile, Klappen und Absperrschieber - automatisch
  4. Sonstiges Sortiment - A05
  5. Plattenschieber mit doppeltwirkendem Pneumatikantrieb Serie L1N
  6. L1S2H2-5-71,3-PIB-ABS40-C001-03-C002-31-LV-2-MSU03/2

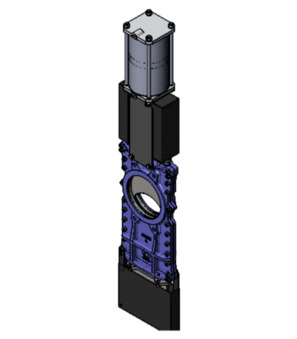

Plattenschieber mit doppeltwirkendem Pneumatikantrieb L1S2H2-5-71,3-PIB-ABS40-C001-03-C002-31-LV-2-MSU03/2

Plattenschieber mit doppeltwirkendem Pneumatikantrieb L1S2H2-5-71,3-PIB-ABS40-C001-03-C002-31-LV-2-MSU03/2

L1S2H2-5-71,3-PIB
Plattenschieber mit einfachwirkendem Pneumatikantrieb Serie L1N; NC; Zwischenflanschausführung; Gehäuse GG25; Schieberplatte 1.4301; weichdichtend EPDM; Packung PTFE-synthetisch/EPDM; Schrauben Edelstahl; Flanschnenndruck PN10; beidseitig dichtend; Steuerdruck 5,5...8bar; Mediumstemperatur -5...+90°C; ; vorbereitet für 2 induktive Endlagenschalter MSU03, MSU04, MSU05; DN 71,3mm; Einbaulänge 40mm; Druckbereich 0...10bar
ABS40
Aufgebautes Steuerventil Serie ABS; passend für pneumatische Plattenschieber; 5/2-Wege Magnetventil; Einschraubdrosseln; Schalldämpfer; montiert auf Zylinder; Spulentyp CS; Steckerbreite 16mm; 5/2-Wege-Magnetventil (K52W1014); Schiebernennweite 50-400mm
C001-03
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 24VDC / 48V/50-60Hz
C002-31-LV-2
Gerätesteckdose; Steckerbreite 22mm; mit eingebauter LED-gelb und VDR; Spannung 24VAC/DC
MSU03/2
elektrische Stellungsanzeige Serie MSU; passend für Plattenschieber; aufgebauter induktiver Näherungsschalter, 10...30VDC (2 Stück); Kabellänge 2m

Intrastat Nr.: 84818061
Ursprungsland: Spanien
Gewicht: 0.67 kg
Kurzartikelnummer: L1S2H2571.3PIBABS40C00103C00231LV2MSU032
https://www.stasto.eu/web/image/product.template/234838/image_1920?unique=f96ddcc

L1S2H2-5-71,3-PIB
Plattenschieber mit einfachwirkendem Pneumatikantrieb Serie L1N; NC; Zwischenflanschausführung; Gehäuse GG25; Schieberplatte 1.4301; weichdichtend EPDM; Packung PTFE-synthetisch/EPDM; Schrauben Edelstahl; Flanschnenndruck PN10; beidseitig dichtend; Steuerdruck 5,5...8bar; Mediumstemperatur -5...+90°C; ; vorbereitet für 2 induktive Endlagenschalter MSU03, MSU04, MSU05; DN 71,3mm; Einbaulänge 40mm; Druckbereich 0...10bar
ABS40
Aufgebautes Steuerventil Serie ABS; passend für pneumatische Plattenschieber; 5/2-Wege Magnetventil; Einschraubdrosseln; Schalldämpfer; montiert auf Zylinder; Spulentyp CS; Steckerbreite 16mm; 5/2-Wege-Magnetventil (K52W1014); Schiebernennweite 50-400mm
C001-03
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 24VDC / 48V/50-60Hz
C002-31-LV-2
Gerätesteckdose; Steckerbreite 22mm; mit eingebauter LED-gelb und VDR; Spannung 24VAC/DC
MSU03/2
elektrische Stellungsanzeige Serie MSU; passend für Plattenschieber; aufgebauter induktiver Näherungsschalter, 10...30VDC (2 Stück); Kabellänge 2m

999.999,00 € 999999.0 EUR 999.999,00 €

Auf Anfrage

  • Anschluss
  • DN
  • Baulänge
  • Kabellänge
  • Funktion
  • Betätigung
  • Steckerbreite
  • Ausführung
  • Spannung
  • Druckbereich
  • Schalterausführung
  • Spule
  • Durchfluss
  • passender Schalldämpfer

Diese Kombination existiert nicht.

Verfügbarkeit:
Kontaktieren Sie uns

Teilen

Abmessung
DN 65 mm
Baulänge 40 mm
Kabellänge 2m
Funktion
Funktion Schließer PNP
Bauformen
Steckerbreite 16 mm
Ausführung
Ausführung mit eingebauter LED-gelb und VDR
Elektrische Kennzahlen
Spannung 24VDC / 48V/50-60Hz
Druck
Druckbereich 0...10 bar
Eigenschaften
Schalterausführung Induktiver Näherungsschalter (2 Stück)
Spule CS
