NC; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für gasförmige Medien (Dampf max. 140°C); mit dem Medienstrom schließend; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE01-RT -
NC; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE02-RT -
NO; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE03-RT -
NC; Gehäuse Messing; Dichtung PTFE; Innengewinde; für gasförmige Medien (Dampf max. 140°C); mit dem Medienstrom schließend; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE01-BT -
NC; Gehäuse Messing; Dichtung PTFE; Innengewinde; für flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE02-BT -
NO; Gehäuse Messing; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE03-BT -
NC; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -40...+180°C
Druckgesteuertes Sitzventil Serie 21IA.GC -
NO; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; Mediumstemperatur -40...+180°C
Druckgesteuertes Sitzventil Serie 21IA.GA -
NC; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Innengewinde; für gasförmige Medien; mit dem Medienstrom schließend; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE01-ST -
NC; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Innengewinde; für flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE02-ST -
NO; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE03-ST -
NC; Gehäuse GG25; Dichtung EPDM; Flansch PN16; für gasförmige Medien; mit dem Medienstrom schließend; Mediumstemperatur -10...+140°CDruckgesteuertes Sitzventil Serie SE06-GE
-
NC; Gehäuse GG25; Dichtung EPDM; Flansch PN16; für flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -10...+140°CDruckgesteuertes Sitzventil Serie SE07-GE
-
NO; Gehäuse GG25; Dichtung EPDM; Flansch PN16; für gasförmige und flüssige Medien; Mediumstemperatur -10...+140°CDruckgesteuertes Sitzventil Serie SE08-GE
-
NC; Gehäuse GG25; Dichtung PTFE; Flansch PN16; druckentlasteter Kegel für höhere Drücke; Mediumstemperatur -10...+170°CDruckgesteuertes Sitzventil Serie SE09-GT
-
NO; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Flansch PN40; für gasförmige und flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE23-ST -
NC; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Flansch PN40; für flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE24-ST -
NC; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Flansch PN40; für gasförmige Medien; mit dem Medienstrom schließend; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE25-ST -
NC; 3-Wege-Ausführung; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE10-RT -
NO; 3-Wege-Ausführung; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE11-RT -
Aufteilfunktion; 3-Wege-Ausführung; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE12-RT -
Mischfunktion; 3-Wege-Ausführung; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE13-RT
|

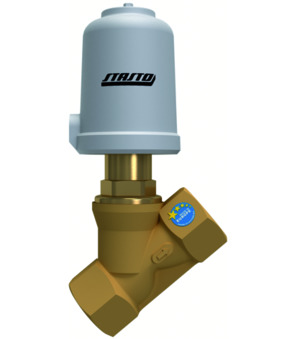

Druckgesteuertes Sitzventil Serie SE02-RTNC; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -30...+170°C
|
| Innengewinde | DN | Durchmesser Antrieb | Betriebsdruck | Steuerdruck | Mediumstemperatur | Spannung | Spannungsart | Ausführung | Außengewinde | Zulassung | Typ | Sequenz |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G 1/2" | 15 mm | 50 mm | 0...16 bar | 3,5...10 bar | -30...+170 °C | - | - | - | - | - | SE02-12-RT51 | 30880032 |
| G 1/2" | 15 mm | 50 mm | 0...16 bar | 3,5...10 bar | -30...+170 °C | - | - | - | - | - | SE02-12-RT51-07 | 30880033 |
| G 3/4" | 20 mm | 50 mm | 0...7 bar | 3,5...10 bar | -30...+170 °C | - | - | - | - | - | SE02-34-RT51 | 30880040 |
| G 3/4" | 20 mm | 50 mm | 0...13 bar | 4,5...10 bar | -30...+170 °C | - | - | - | - | - | SE02-34-RT52 | 30880047 |
| G 3/4" | 20 mm | 50 mm | 0...16 bar | 5,7...10 bar | -30...+170 °C | - | - | - | - | - | SE02-34-RT53 | 30880054 |
| G 1" | 25 mm | 50 mm | 0...2,5 bar | 3,5...10 bar | -30...+170 °C | - | - | - | - | - | SE02-10-RT51 | 30880061 |
| G 1" | 25 mm | 50 mm | 0...5,8 bar | 4,5...10 bar | -30...+170 °C | - | - | - | - | - | SE02-10-RT52 | 30880068 |
| G 1" | 25 mm | 50 mm | 0...9 bar | 5,7...10 bar | -30...+170 °C | - | - | - | - | - | SE02-10-RT53 | 30880076 |
| G 1" | 25 mm | 50 mm | 0...9 bar | 5,7...10 bar | -30...+170 °C | - | - | - | - | - | SE02-10-RT53-04 | 30880077 |
| G 1" | 25 mm | 80 mm | 0...16 bar | 3,5...10 bar | -30...+170 °C | - | - | - | - | - | SE02-10-RT81 | 30880085 |
| G 1" | 25 mm | 125 mm | 0...16 bar | 1,3...10 bar | -30...+170 °C | - | - | - | - | - | SE02-10-RT1251 | 30880092 |
| G 1 1/4" | 32 mm | 80 mm | 0...12 bar | 3,5...10 bar | -30...+170 °C | - | - | - | - | - | SE02-114-RT81 | 30880093 |
| G 1 1/4" | 32 mm | 80 mm | 0...16 bar | 4,4...10 bar | -30...+170 °C | - | - | - | - | - | SE02-114-RT82 | 30880100 |
| G 1 1/4" | 32 mm | 125 mm | 0...11 bar | 1,3...10 bar | -30...+170 °C | - | - | - | - | - | SE02-114-RT1251 | 30880107 |
| G 1 1/4" | 32 mm | 125 mm | 0...16 bar | 2,2...10 bar | -30...+170 °C | - | - | - | - | - | SE02-114-RT1252 | 30880114 |
| G 1 1/2" | 40 mm | 50 mm | 0...1,9 bar | 4,5...10 bar | -30...+170 °C | - | - | - | - | - | SE02-112-RT52 | 30880121 |
| G 1 1/2" | 40 mm | 50 mm | 0...3,3 bar | 5,7...10 bar | -30...+170 °C | - | - | - | - | - | SE02-112-RT53 | 30880128 |
| G 1 1/2" | 40 mm | 80 mm | 0...7 bar | 3,5...10 bar | -30...+170 °C | - | - | - | - | - | SE02-112-RT81 | 30880135 |
| G 1 1/2" | 40 mm | 80 mm | 0...7 bar | 3,5...10 bar | -30...+170 °C | - | - | - | - | - | SE02-112-RT81-01 | 30880136 |
| G 1 1/2" | 40 mm | 80 mm | 0...10 bar | 4,4...10 bar | -30...+170 °C | - | - | - | - | - | SE02-112-RT82 | 30880143 |
| G 1 1/2" | 40 mm | 80 mm | 0...13 bar | 5,6...10 bar | -30...+170 °C | - | - | - | - | - | SE02-112-RT83 | 30880150 |
| G 1 1/2" | 40 mm | 125 mm | 0...7 bar | 1,3...10 bar | -30...+170 °C | - | - | - | - | - | SE02-112-RT1251 | 30880157 |
| G 1 1/2" | 40 mm | 125 mm | 0...15 bar | 2,2...10 bar | -30...+170 °C | - | - | - | - | - | SE02-112-RT1252 | 30880164 |
| G 1 1/2" | 40 mm | 125 mm | 0...16 bar | 3,1...10 bar | -30...+170 °C | - | - | - | - | - | SE02-112-RT1253 | 30880171 |
| G 2" | 50 mm | 80 mm | 0...4 bar | 3,5...10 bar | -30...+170 °C | - | - | - | - | - | SE02-20-RT81 | 30880178 |
| G 2" | 50 mm | 80 mm | 0...4 bar | 3,5...10 bar | -30...+170 °C | - | - | - | - | - | SE02-20-RT81-01 | 30880179 |
| G 2" | 50 mm | 80 mm | 0...6 bar | 4,4...10 bar | -30...+170 °C | - | - | - | - | - | SE02-20-RT82 | 30880186 |
| G 2" | 50 mm | 80 mm | 0...7,5 bar | 5,6...10 bar | -30...+170 °C | - | - | - | - | - | SE02-20-RT83 | 30880193 |
| G 2" | 50 mm | 125 mm | 0...12,5 bar | 3,1...10 bar | -30...+170 °C | - | - | - | - | - | SE02-20-RT1253 | 30880201 |
| G 2" | 50 mm | 125 mm | 0...8,5 bar | 2,2...10 bar | -30...+170 °C | - | - | - | - | - | SE02-20-RT1252 | 30880210 |
| Innengewinde | DN | Durchmesser Antrieb | Betriebsdruck | Steuerdruck | Mediumstemperatur | Spannung | Spannungsart | Ausführung | Außengewinde | Zulassung | Typ | Sequenz |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G 1/2" | 15 mm | 50 mm | 0...16 bar | 3,5...10 bar | -30...+170 °C | 230V/50-60Hz | - | Standard | - | - | SE02-12-RT51-ABS30-C001-22-C002-31-6 | 30880034 |
| G 1/2" | 15 mm | 50 mm | 0...16 bar | 3,5...10 bar | -30...+170 °C | 230V/50-60Hz | - | mit eingebauter LED-gelb und VDR | - | - | SE02-12-RT51-ABS30-C001-22-C002-31-LV-1 | 30880035 |
| G 1/2" | 15 mm | 50 mm | 0...16 bar | 3,5...10 bar | -30...+170 °C | 230V/50-60Hz | - | mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) | - | - | SE02-12-RT51-ABS30-C001-22-C002-31-LVCV20-1 | 30880036 |
| G 1/2" | 15 mm | 50 mm | 0...16 bar | 3,5...10 bar | -30...+170 °C | 24VDC / 48V/50-60Hz | - | Standard | - | - | SE02-12-RT51-ABS30-C001-03-C002-31-6 | 30880037 |
| G 1/2" | 15 mm | 50 mm | 0...16 bar | 3,5...10 bar | -30...+170 °C | 24VDC / 48V/50-60Hz | - | mit eingebauter LED-gelb und VDR | - | - | SE02-12-RT51-ABS30-C001-03-C002-31-LV-2 | 30880038 |
| G 1/2" | 15 mm | 50 mm | 0...16 bar | 3,5...10 bar | -30...+170 °C | 24VDC / 48V/50-60Hz | - | mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) | - | - | SE02-12-RT51-ABS30-C001-03-C002-31-LVCV20-2 | 30880039 |
| G 3/4" | 20 mm | 50 mm | 0...7 bar | 3,5...10 bar | -30...+170 °C | 230V/50-60Hz | - | Standard | - | - | SE02-34-RT51-ABS30-C001-22-C002-31-6 | 30880041 |
| G 3/4" | 20 mm | 50 mm | 0...7 bar | 3,5...10 bar | -30...+170 °C | 230V/50-60Hz | - | mit eingebauter LED-gelb und VDR | - | - | SE02-34-RT51-ABS30-C001-22-C002-31-LV-1 | 30880042 |
| G 3/4" | 20 mm | 50 mm | 0...7 bar | 3,5...10 bar | -30...+170 °C | 230V/50-60Hz | - | mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) | - | - | SE02-34-RT51-ABS30-C001-22-C002-31-LVCV20-1 | 30880043 |
| G 3/4" | 20 mm | 50 mm | 0...7 bar | 3,5...10 bar | -30...+170 °C | 24VDC / 48V/50-60Hz | - | Standard | - | - | SE02-34-RT51-ABS30-C001-03-C002-31-6 | 30880044 |
