vorgesteuert; NC; Körper Messing; Dichtung NBR; Mediumstemperatur -10...+90°C; Standardspule BDA; Steckerbreite 32mm
2/2-Wege-Magnetventil Serie SL200, 21H -
vorgesteuert; NC; Körper Messing; Führungsrohr Edelstahl einteilig; Dichtung NBR; Mediumstemperatur -10...+90°C; Standardspule BDA; Steckerbreite 32mm
2/2-Wege-Magnetventil Serie 21W, 21WA -
vorgesteuert; NC; Körper Messing; Führungsrohr Edelstahl einteilig; Dichtung NBR; Mediumstemperatur -10...+90°C; mit einstellbarer Schließverzögerung; Handbetätigung; Standardspule BDA; Steckerbreite 32mm
2/2-Wege-Magnetventil Serie 21W-MR -
vorgesteuert; NO; Körper Messing; Führungsrohr Edelstahl einteilig; Dichtung NBR; Mediumstemperatur -10...+90°C; Standardspule BDA; Steckerbreite 32mm
2/2-Wege-Magnetventil Serie 21W-NO, 21WA-NO -
vorgesteuert; NC; Kolbenausführung; Körper Messing; Führungsrohr Edelstahl einteilig; Dichtung PTFE glasfaserverstärkt; Mediumstemperatur -40...+180°C; Standardspule BDV; Steckerbreite 32mm
2/2-Wege-Magnetventil Serie SL012 -
vorgesteuert; Kompressorentlastungsventil; Körper Messing; Führungsrohr Edelstahl mit eingelötetem Messingsechskant; Dichtung PTFE/FKM; Mediumstemperatur -10...+120°C; Steckerbreite 32mm
2/2-Wege-Magnetventil Serie 21PW -
vorgesteuert; NC; Körper Edelstahl 1.4401; Führungsrohr Edelstahl einteilig; Dichtung FKM; Mediumstemperatur -10...+120°C; Standardspule BDA; Steckerbreite 32mm
2/2-Wege-Magnetventil Serie 21X
|

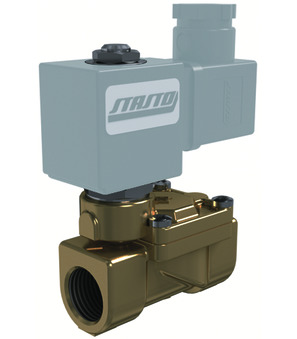

2/2-Wege-Magnetventil Serie 21W-NO, 21WA-NOvorgesteuert; NO; Körper Messing; Führungsrohr Edelstahl einteilig; Dichtung NBR; Mediumstemperatur -10...+90°C; Standardspule BDA; Steckerbreite 32mm
|
Grundversion
| Innengewinde | DN | Baulänge | Druck AC/DC | Dichtung | Mediumstemperatur | Spannung | Spannungsart | Ausführung | Zulassung | Typ | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|---|
| G 1/2" | 25 mm | 66 mm | 0,2...16 bar | NBR | -10...+90 °C | - | - | - | - | 21WA4Z0B130 | 20090000 |
| G 3/4" | 19 mm | 104 mm | 0,2...16 bar | NBR | -10...+90 °C | - | - | - | - | 21W3ZB190 | 20090025 |
| G 1" | 25 mm | 104 mm | 0,2...16 bar | NBR | -10...+90 °C | - | - | - | - | 21W4ZB250 | 20090050 |
| G 1 1/4" | 35 mm | 144 mm | 0,2...10 bar | NBR | -10...+90 °C | - | - | - | - | 21W5ZB350 | 20090074 |
| G 1 1/2" | 40 mm | 144 mm | 0,2...10 bar | NBR | -10...+90 °C | - | - | - | - | 21W6ZB400 | 20090098 |
| G 2" | 50 mm | 172 mm | 0,2...10 bar | NBR | -10...+90 °C | - | - | - | - | 21W7ZB500 | 20090122 |
Varianten
| Innengewinde | DN | Baulänge | Druck AC/DC | Dichtung | Mediumstemperatur | Spannung | Spannungsart | Ausführung | Zulassung | Typ | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|---|
| G 1/2" | 25 mm | 66 mm | 0,2...16 bar | NBR | -10...+90 °C | 12VDC | DC | Standard | CE | 21WA4Z0B130-BDA08012CS-C003-32-6 | 20090001 |
| G 1/2" | 25 mm | 66 mm | 0,2...16 bar | NBR | -10...+90 °C | 12VDC | DC | mit eingespritztem PVC-Kabel (2 m) | CE | 21WA4Z0B130-BDA08012CS-C003-31-CV20-6 | 20090002 |
| G 1/2" | 25 mm | 66 mm | 0,2...16 bar | NBR | -10...+90 °C | 12VDC | DC | mit eingebauter LED-gelb und VDR | CE | 21WA4Z0B130-BDA08012CS-C003-32-LV-2 | 20090003 |
| G 1/2" | 25 mm | 66 mm | 0,2...16 bar | NBR | -10...+90 °C | 24VDC | DC | - | CE | 21WA4Z0B130-BDA08024CS | 20090004 |
| G 1/2" | 25 mm | 66 mm | 0,2...16 bar | NBR | -10...+90 °C | 24VDC | DC | Standard | CE | 21WA4Z0B130-BDA08024CS-C003-32-6 | 20090005 |
| G 1/2" | 25 mm | 66 mm | 0,2...16 bar | NBR | -10...+90 °C | 24VDC | DC | mit eingespritztem PVC-Kabel (2 m) | CE | 21WA4Z0B130-BDA08024CS-C003-31-CV20-6 | 20090006 |
| G 1/2" | 25 mm | 66 mm | 0,2...16 bar | NBR | -10...+90 °C | 24VDC | DC | mit eingebauter LED-gelb und VDR | CE | 21WA4Z0B130-BDA08024CS-C003-32-LV-2 | 20090007 |
| G 1/2" | 25 mm | 66 mm | 0,2...16 bar | NBR | -10...+90 °C | 24V/50-60Hz | AC | Standard | CE | 21WA4Z0B130-BDA08024DS-C003-32-6 | 20090008 |
| G 1/2" | 25 mm | 66 mm | 0,2...16 bar | NBR | -10...+90 °C | 24V/50-60Hz | AC | mit eingespritztem PVC-Kabel (2 m) | CE | 21WA4Z0B130-BDA08024DS-C003-31-CV20-6 | 20090009 |
| G 1/2" | 25 mm | 66 mm | 0,2...16 bar | NBR | -10...+90 °C | 24V/50-60Hz | AC | mit eingebauter LED-gelb und VDR | CE | 21WA4Z0B130-BDA08024DS-C003-32-LV-2 | 20090010 |
| G 1/2" | 25 mm | 66 mm | 0,2...16 bar | NBR | -10...+90 °C | 42V/50Hz | AC | Standard | CE | 21WA4Z0B130-BDA08042AS-C003-32-6 | 20090011 |
| G 1/2" | 25 mm | 66 mm | 0,2...16 bar | NBR | -10...+90 °C | 42V/50Hz | AC | mit eingespritztem PVC-Kabel (2 m) | CE | 21WA4Z0B130-BDA08042AS-C003-31-CV20-6 | 20090012 |
| G 1/2" | 25 mm | 66 mm | 0,2...16 bar | NBR | -10...+90 °C | 48V/50Hz | AC | Standard | CE | 21WA4Z0B130-BDA08048AS-C003-32-6 | 20090013 |
| G 1/2" | 25 mm | 66 mm | 0,2...16 bar | NBR | -10...+90 °C | 48V/50Hz | AC | mit eingespritztem PVC-Kabel (2 m) | CE | 21WA4Z0B130-BDA08048AS-C003-31-CV20-6 | 20090014 |
| G 1/2" | 25 mm | 66 mm | 0,2...16 bar | NBR | -10...+90 °C | 110VDC | DC | Standard | CE | 21WA4Z0B130-BDA08110CS-C003-32-6 | 20090015 |
| G 1/2" | 25 mm | 66 mm | 0,2...16 bar | NBR | -10...+90 °C | 110VDC | DC | mit eingespritztem PVC-Kabel (2 m) | CE | 21WA4Z0B130-BDA08110CS-C003-31-CV20-6 | 20090016 |
| G 1/2" | 25 mm | 66 mm | 0,2...16 bar | NBR | -10...+90 °C | 110VDC | DC | mit eingebauter LED-gelb und VDR | CE | 21WA4Z0B130-BDA08110CS-C003-32-LV-1 | 20090017 |
| G 1/2" | 25 mm | 66 mm | 0,2...16 bar | NBR | -10...+90 °C | 110V/50-60Hz | AC | Standard | CE | 21WA4Z0B130-BDA08110DS-C003-32-6 | 20090018 |
| G 1/2" | 25 mm | 66 mm | 0,2...16 bar | NBR | -10...+90 °C | 110V/50-60Hz | AC | mit eingespritztem PVC-Kabel (2 m) | CE | 21WA4Z0B130-BDA08110DS-C003-31-CV20-6 | 20090019 |
| G 1/2" | 25 mm | 66 mm | 0,2...16 bar | NBR | -10...+90 °C | 110V/50-60Hz | AC | mit eingebauter LED-gelb und VDR | CE | 21WA4Z0B130-BDA08110DS-C003-32-LV-1 | 20090020 |
| G 1/2" | 25 mm | 66 mm | 0,2...16 bar | NBR | -10...+90 °C | 220-230V/50-60Hz | AC | Standard | CE | 21WA4Z0B130-BDA08223DS-C003-32-6 | 20090022 |
| G 1/2" | 25 mm | 66 mm | 0,2...16 bar | NBR | -10...+90 °C | 220-230V/50-60Hz | AC | mit eingespritztem PVC-Kabel (2 m) | CE | 21WA4Z0B130-BDA08223DS-C003-31-CV20-6 | 20090023 |
| G 1/2" | 25 mm | 66 mm | 0,2...16 bar | NBR | -10...+90 °C | 220-230V/50-60Hz | AC | mit eingebauter LED-gelb und VDR | CE | 21WA4Z0B130-BDA08223DS-C003-32-LV-1 | 20090024 |
| G 3/4" | 19 mm | 104 mm | 0,2...16 bar | NBR | -10...+90 °C | 12VDC | DC | Standard | CE | 21W3ZB190-BDA08012CS-C003-32-6 | 20090026 |
| G 3/4" | 19 mm | 104 mm | 0,2...16 bar | NBR | -10...+90 °C | 12VDC | DC | mit eingespritztem PVC-Kabel (2 m) | CE | 21W3ZB190-BDA08012CS-C003-31-CV20-6 | 20090027 |
| G 3/4" | 19 mm | 104 mm | 0,2...16 bar | NBR | -10...+90 °C | 12VDC | DC | mit eingebauter LED-gelb und VDR | CE | 21W3ZB190-BDA08012CS-C003-32-LV-2 | 20090028 |
| G 3/4" | 19 mm | 104 mm | 0,2...16 bar | NBR | -10...+90 °C | 24VDC | DC | Standard | CE | 21W3ZB190-BDA08024CS-C003-32-6 | 20090029 |
| G 3/4" | 19 mm | 104 mm | 0,2...16 bar | NBR | -10...+90 °C | 24VDC | DC | mit eingespritztem PVC-Kabel (2 m) | CE | 21W3ZB190-BDA08024CS-C003-31-CV20-6 | 20090030 |
| G 3/4" | 19 mm | 104 mm | 0,2...16 bar | NBR | -10...+90 °C | 24VDC | DC | mit eingebauter LED-gelb und VDR | CE | 21W3ZB190-BDA08024CS-C003-32-LV-2 | 20090031 |
| G 3/4" | 19 mm | 104 mm | 0,2...16 bar | NBR | -10...+90 °C | 24V/50-60Hz | AC | Standard | CE | 21W3ZB190-BDA08024DS-C003-32-6 | 20090032 |
| G 3/4" | 19 mm | 104 mm | 0,2...16 bar | NBR | -10...+90 °C | 24V/50-60Hz | AC | mit eingespritztem PVC-Kabel (2 m) | CE | 21W3ZB190-BDA08024DS-C003-31-CV20-6 | 20090033 |
| G 3/4" | 19 mm | 104 mm | 0,2...16 bar | NBR | -10...+90 °C | 24V/50-60Hz | AC | mit eingebauter LED-gelb und VDR | CE | 21W3ZB190-BDA08024DS-C003-32-LV-2 | 20090034 |
| G 3/4" | 19 mm | 104 mm | 0,2...16 bar | NBR | -10...+90 °C | 42V/50Hz | AC | Standard | CE | 21W3ZB190-BDA08042AS-C003-32-6 | 20090035 |
| G 3/4" | 19 mm | 104 mm | 0,2...16 bar | NBR | -10...+90 °C | 42V/50Hz | AC | mit eingespritztem PVC-Kabel (2 m) | CE | 21W3ZB190-BDA08042AS-C003-31-CV20-6 | 20090036 |
