direktgesteuert; NC; Körper, Führungsrohr Messing; Dichtung NBR; Mediumstemperatur -10...+90°C; Standardspule BDA; Steckerbreite 32mm
2/2-Wege-Magnetventil Serie SL001 -
direktgesteuert; NC; Körper Messing; Führungsrohr Edelstahl einteilig; Dichtung FKM; Mediumstemperatur -10...+120°C; Standardspule BDA; Steckerbreite 32mm
2/2-Wege-Magnetventil Serie 21A.K -
direktgesteuert; NO; Körper Messing; Führungsrohr Edelstahl einteilig; Dichtung FKM; Mediumstemperatur -10...+120°C; Steckerbreite 32mm
2/2-Wege-Magnetventil Serie 21A.Z -
direktgesteuert; NC; Körper Messing; Führungsrohr Edelstahl einteilig; Mengenregulierung; Standardspule BDV; Steckerbreite 32mm
2/2-Wege-Magnetventil Serie 21A16 -
direktgesteuert; NC; Körper Edelstahl 1.4401; Führungsrohr Edelstahl einteilig; Dichtung FKM; Mediumstemperatur -10...+120°C; Standardspule BDA; Steckerbreite 32mm
2/2-Wege-Magnetventil Serie 21L -
direktgesteuert; NC; Körper Edelstahl 1.4401; Führungsrohr Edelstahl einteilig; Dichtung FKM; Mediumstemperatur -10...+120°C; Mengenregulierung seitlich; Standardspule BDA; Steckerbreite 32mm
2/2-Wege-Magnetventil Serie 21L
|

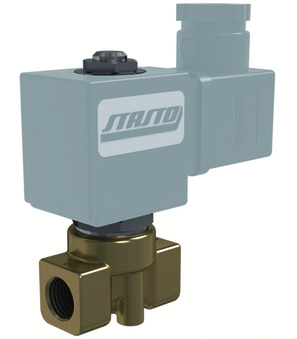

2/2-Wege-Magnetventil Serie 21A.Kdirektgesteuert; NC; Körper Messing; Führungsrohr Edelstahl einteilig; Dichtung FKM; Mediumstemperatur -10...+120°C; Standardspule BDA; Steckerbreite 32mm
|
Grundversion
| Innengewinde | DN | Baulänge | Druck AC | Druck DC | Dichtung | Mediumstemperatur | Spannung | Spannungsart | Ausführung | Zulassung | Spulentyp 2 | Typ | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G 1/4" | 2,0 mm | 40 mm | 0...22 bar | 0...16 bar | FKM | -10...+120 °C | - | - | - | - | - | 21A2KV20 | 20010000 |
| G 1/4" | 5,5 mm | 40 mm | 0...3 bar | 0...1 bar | FKM | -10...+120 °C | - | - | - | - | - | 21A2KV55 | 20010002 |
| G 1/4" | 5,5 mm | 40 mm | 0...5 bar | 0...10 bar | FKM | -10...+140 °C | - | - | - | - | - | 21A2KV55-GDV | 20010003 |
| G 1/8" | 2,0 mm | 40 mm | 0...22 bar | 0...16 bar | FKM | -10...+120 °C | - | - | - | - | - | 21A3KV20 | 20010004 |
| G 1/8" | 3 mm | 40 mm | 0...10 bar | 0...6 bar | FKM | -10...+120 °C | - | - | - | - | - | 21A3KV30 | 20010027 |
| G 1/4" | 2,5 mm | 40 mm | 0...14 bar | 0...9 bar | FKM | -10...+120 °C | - | - | - | - | - | 21A2KV25 | 20010076 |
| G 1/4" | 3 mm | 40 mm | 0...10 bar | 0...6 bar | FKM | -10...+120 °C | - | - | - | - | - | 21A2KV30 | 20010102 |
| G 1/4" | 4,5 mm | 40 mm | 0...5 bar | 0...2 bar | FKM | -10...+120 °C | - | - | - | - | - | 21A2KV45 | 20010131 |
| G 3/8" | 4,5 mm | 46 mm | 0...5 bar | 0...2 bar | FKM | -10...+120 °C | - | - | - | - | - | 21A5KV45 | 20010160 |
| G 1/2" | 4,5 mm | 58 mm | 0...5 bar | 0...2 bar | FKM | -10...+120 °C | - | - | - | - | - | 21A8KV45 | 20010186 |
| G 1/2" | 5,5 mm | 58 mm | 0...3 bar | 0...1 bar | FKM | -10...+120 °C | - | - | - | - | - | 21A8KV55 | 20010190 |
Varianten
| Innengewinde | DN | Baulänge | Druck AC | Druck DC | Dichtung | Mediumstemperatur | Spannung | Spannungsart | Ausführung | Zulassung | Spulentyp 2 | Typ | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G 1/8" | 2,0 mm | 40 mm | 0...22 bar | 0...16 bar | FKM | -10...+120 °C | 12VDC | DC | Standard | CE | - | 21A3KV20-BDA08012CS-C003-32-6 | 20010005 |
| G 1/8" | 2,0 mm | 40 mm | 0...22 bar | 0...16 bar | FKM | -10...+120 °C | 12VDC | DC | mit eingespritztem PVC-Kabel (2 m) | CE | - | 21A3KV20-BDA08012CS-C003-31-CV20-6 | 20010006 |
| G 1/8" | 2,0 mm | 40 mm | 0...22 bar | 0...16 bar | FKM | -10...+120 °C | 12VDC | DC | mit eingebauter LED-gelb und VDR | CE | - | 21A3KV20-BDA08012CS-C003-32-LV-2 | 20010007 |
| G 1/8" | 2,0 mm | 40 mm | 0...22 bar | 0...16 bar | FKM | -10...+120 °C | 24VDC | DC | Standard | CE | - | 21A3KV20-BDA08024CS-C003-32-6 | 20010008 |
| G 1/8" | 2,0 mm | 40 mm | 0...22 bar | 0...16 bar | FKM | -10...+120 °C | 24VDC | DC | mit eingespritztem PVC-Kabel (2 m) | CE | - | 21A3KV20-BDA08024CS-C003-31-CV20-6 | 20010009 |
| G 1/8" | 2,0 mm | 40 mm | 0...22 bar | 0...16 bar | FKM | -10...+120 °C | 24VDC | DC | mit eingebauter LED-gelb und VDR | CE | - | 21A3KV20-BDA08024CS-C003-32-LV-2 | 20010010 |
| G 1/8" | 2,0 mm | 40 mm | 0...22 bar | 0...16 bar | FKM | -10...+120 °C | 24V/50-60Hz | AC | Standard | CE | - | 21A3KV20-BDA08024DS-C003-32-6 | 20010011 |
| G 1/8" | 2,0 mm | 40 mm | 0...22 bar | 0...16 bar | FKM | -10...+120 °C | 24V/50-60Hz | AC | mit eingespritztem PVC-Kabel (2 m) | CE | - | 21A3KV20-BDA08024DS-C003-31-CV20-6 | 20010012 |
| G 1/8" | 2,0 mm | 40 mm | 0...22 bar | 0...16 bar | FKM | -10...+120 °C | 24V/50-60Hz | AC | mit eingebauter LED-gelb und VDR | CE | - | 21A3KV20-BDA08024DS-C003-32-LV-2 | 20010013 |
| G 1/8" | 2,0 mm | 40 mm | 0...22 bar | 0...16 bar | FKM | -10...+120 °C | 42V/50Hz | AC | Standard | CE | - | 21A3KV20-BDA08042AS-C003-32-6 | 20010014 |
| G 1/8" | 2,0 mm | 40 mm | 0...22 bar | 0...16 bar | FKM | -10...+120 °C | 42V/50Hz | AC | mit eingespritztem PVC-Kabel (2 m) | CE | - | 21A3KV20-BDA08042AS-C003-31-CV20-6 | 20010015 |
| G 1/8" | 2,0 mm | 40 mm | 0...22 bar | 0...16 bar | FKM | -10...+120 °C | 48V/50Hz | AC | Standard | CE | - | 21A3KV20-BDA08048AS-C003-32-6 | 20010016 |
| G 1/8" | 2,0 mm | 40 mm | 0...22 bar | 0...16 bar | FKM | -10...+120 °C | 48V/50Hz | AC | mit eingespritztem PVC-Kabel (2 m) | CE | - | 21A3KV20-BDA08048AS-C003-31-CV20-6 | 20010017 |
| G 1/8" | 2,0 mm | 40 mm | 0...22 bar | 0...16 bar | FKM | -10...+120 °C | 110VDC | DC | Standard | CE | - | 21A3KV20-BDA08110CS-C003-32-6 | 20010018 |
| G 1/8" | 2,0 mm | 40 mm | 0...22 bar | 0...16 bar | FKM | -10...+120 °C | 110VDC | DC | mit eingespritztem PVC-Kabel (2 m) | CE | - | 21A3KV20-BDA08110CS-C003-31-CV20-6 | 20010019 |
| G 1/8" | 2,0 mm | 40 mm | 0...22 bar | 0...16 bar | FKM | -10...+120 °C | 110VDC | DC | mit eingebauter LED-gelb und VDR | CE | - | 21A3KV20-BDA08110CS-C003-32-LV-1 | 20010020 |
| G 1/8" | 2,0 mm | 40 mm | 0...22 bar | 0...16 bar | FKM | -10...+120 °C | 110V/50-60Hz | AC | Standard | CE | - | 21A3KV20-BDA08110DS-C003-32-6 | 20010021 |
| G 1/8" | 2,0 mm | 40 mm | 0...22 bar | 0...16 bar | FKM | -10...+120 °C | 110V/50-60Hz | AC | mit eingespritztem PVC-Kabel (2 m) | CE | - | 21A3KV20-BDA08110DS-C003-31-CV20-6 | 20010022 |
| G 1/8" | 2,0 mm | 40 mm | 0...22 bar | 0...16 bar | FKM | -10...+120 °C | 110V/50-60Hz | AC | mit eingebauter LED-gelb und VDR | CE | - | 21A3KV20-BDA08110DS-C003-32-LV-1 | 20010023 |
| G 1/8" | 2,0 mm | 40 mm | 0...22 bar | 0...16 bar | FKM | -10...+120 °C | 220-230V/50-60Hz | AC | Standard | CE | - | 21A3KV20-BDA08223DS-C003-32-6 | 20010024 |
| G 1/8" | 2,0 mm | 40 mm | 0...22 bar | 0...16 bar | FKM | -10...+120 °C | 220-230V/50-60Hz | AC | mit eingespritztem PVC-Kabel (2 m) | CE | - | 21A3KV20-BDA08223DS-C003-31-CV20-6 | 20010025 |
| G 1/8" | 2,0 mm | 40 mm | 0...22 bar | 0...16 bar | FKM | -10...+120 °C | 220-230V/50-60Hz | AC | mit eingebauter LED-gelb und VDR | CE | - | 21A3KV20-BDA08223DS-C003-32-LV-1 | 20010026 |
| G 1/8" | 3 mm | 40 mm | 0...10 bar | 0...6 bar | FKM | -10...+120 °C | 12VDC | DC | Standard | CE | - | 21A3KV30-BDA08012CS-C003-32-6 | 20010028 |
| G 1/8" | 3 mm | 40 mm | 0...10 bar | 0...6 bar | FKM | -10...+120 °C | 12VDC | DC | mit eingespritztem PVC-Kabel (2 m) | CE | - | 21A3KV30-BDA08012CS-C003-31-CV20-6 | 20010029 |
| G 1/8" | 3 mm | 40 mm | 0...10 bar | 0...6 bar | FKM | -10...+120 °C | 12VDC | DC | mit eingebauter LED-gelb und VDR | CE | - | 21A3KV30-BDA08012CS-C003-32-LV-2 | 20010030 |
| G 1/8" | 3 mm | 40 mm | 0...10 bar | 0...6 bar | FKM | -10...+120 °C | 24VDC | DC | Standard | CE | - | 21A3KV30-BDA08024CS-C003-32-6 | 20010031 |
| G 1/8" | 3 mm | 40 mm | 0...10 bar | 0...6 bar | FKM | -10...+120 °C | 24VDC | DC | mit eingespritztem PVC-Kabel (2 m) | CE | - | 21A3KV30-BDA08024CS-C003-31-CV20-6 | 20010032 |
| G 1/8" | 3 mm | 40 mm | 0...10 bar | 0...6 bar | FKM | -10...+120 °C | 24VDC | DC | mit eingebauter LED-gelb und VDR | CE | - | 21A3KV30-BDA08024CS-C003-32-LV-2 | 20010033 |
| G 1/8" | 3 mm | 40 mm | 0...10 bar | 0...6 bar | FKM | -10...+120 °C | 24V/50-60Hz | AC | Standard | CE | - | 21A3KV30-BDA08024DS-C003-32-6 | 20010034 |
