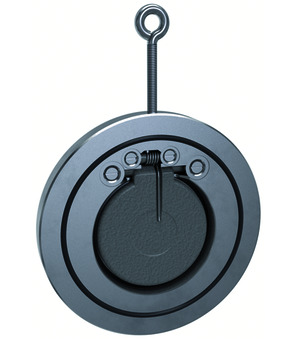

Rückschlagklappe Serie CM-6666

Kategorie

Körper Messing; Schieber Kunststoff PPS; Dichtung NBR; Mediumstemperatur -20…+100°C

Körper Messing; Schieber Kunststoff PPS; Dichtung FKM; Mediumstemperatur -10…+150°C

Material 1.4301; Gewindeanschlussteil Polyamid

Außengewinde; Körper Messing; Dichtung FKM; Mediumstemperatur -10…+180°C

Innen-/Außengewinde; Körper Messing vernickelt; Dichtung NBR; Druckbereich 0,2...10bar; Mediumstemperatur -10…+70°C

Dichtung FKM; Mediumstemperatur -20…+150°C

Material 1.4301

Körper, Teller 1.4404; Feder 1.4310; Dichtung FKM; Druckbereich 0,2...10bar; Mediumstemperatur -10…+150°C

Körper, Innenteile 1.4401; Dichtung PTFE; Druckbereich 0,1...16bar; Mediumstemperatur -30…+130°C

federbelastet; Körper Rotguss; Innenteile Messing/Edelstahl; Dichtung FKM; Druckbereich 0,1…25bar; Mediumstemperatur -10…+120°C

federbelastet; Körper, Innenteile Messing; Dichtung FKM; Druckbereich 0,04…25bar; Mediumstemperatur 0…+100°C

federbelastet; Körper 1.4408; Innenteile 1.4571/1.4310; Dichtung PTFE; Mediumstemperatur -20…+200°C

Zwischenflanschausführung; Körper 1.4408; Ventilplatte 1.4404; metallisch dichtend; Mediumstemperatur -55…+250°C

Zwischenflanschausführung; Rückstellung durch Eigengewicht; Gehäuse Stahl verzinkt; Dichtung NBR; Mediumstemperatur -10…+120°C

Zwischenflanschausführung; Rückstellung durch Eigengewicht; Gehäuse, Klappe 1.4401; Dichtung FKM; Mediumstemperatur -50…+260°C

Zwischenflanschausführung; Rückstellung durch Federkraft; Gehäuse Stahl verzinkt; Dichtung NBR; Mediumstemperatur -10…+120°C

Zwischenflanschausführung; Rückstellung durch Federkraft; Gehäuse, Klappe 1.4401; Dichtung FKM; Mediumstemperatur -50…+260°C

Rückschlagklappe Serie CM-6666

Zurücksetzen

Zwischenflanschausführung; Rückstellung durch Federkraft; Gehäuse, Klappe 1.4401; Dichtung FKM; Mediumstemperatur -50…+260°C

Grundversion

DN	Baulänge	Flansch	Mediumstemperatur	Typ	Sequence
32 mm	14 mm	PN10/16/25/40, ANSI300	-20...+150 °C	CM-6666V-32	33460000
40 mm	14 mm	PN10/16/25/40, ANSI300	-20...+150 °C	CM-6666V-40	33460001
50 mm	14 mm	PN10/16/25/40, ANSI300	-20...+150 °C	CM-6666V-50	33460002
65 mm	14 mm	PN10/16/25/40, ANSI300	-20...+150 °C	CM-6666V-65	33460003
80 mm	14 mm	PN10/16/25/40, ANSI300	-20...+150 °C	CM-6666V-80	33460004
100 mm	18 mm	PN10/16	-20...+150 °C	CM-6666V-100	33460005
125 mm	18 mm	PN10/16, ANSI150	-20...+150 °C	CM-6666V-125	33460006
150 mm	20 mm	PN10/16, ANSI150	-20...+150 °C	CM-6666V-150	33460007
200 mm	22 mm	PN10/16	-20...+150 °C	CM-6666V-200	33460008
250 mm	26 mm	PN10/16	-20...+150 °C	CM-6666V-250	33460009
300 mm	32 mm	PN10	-20...+150 °C	CM-6666V-300	33460010
