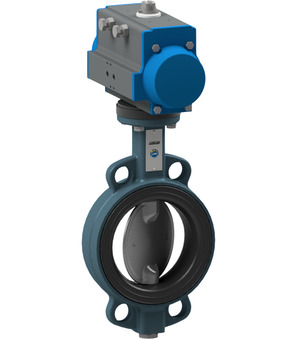

Absperrklappe mit Druckluftdrehantrieb BUW6-125-DSE-D22-EB0X04YA-C0

Absperrklappe mit Druckluftdrehantrieb BUW6-125-DSE-D22-EB0X04YA-C0

BUW6-125-DSE-D22
Absperrklappe mit Druckluftdrehantrieb Serie BUW6-DSE-D2; Zwischenflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette EPDM; Flanschnenndruck PN10/16/ANSI150; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+130°C; Druckbereich 0...10bar; DN 125mm; Einbaulänge 56mm; Antrieb PAD085
EB0X04YA-C0
Aufgebaute Endschalterbox; IP65; 2 Mikroschalter; passend für Antriebe PAD/PAS052-270; Schaltleistung 4A/250VAC-1A/24VDC; Schaltertyp Crouzet 83161301; Kontaktmaterial Silber-Nickel; Gehäusematerial Aluminium; mit optische Stellungsanzeige Auf-Zu

Intrastat Nr.: 84818085
Ursprungsland: Italien
Gewicht: 12.14 kg
Kurzartikelnummer: BUW6125DSED22EB0X04YAC0
https://www.stasto.eu/web/image/product.template/242757/image_1920?unique=b9bbba7

NWT40-100
Profilmagnetzylinder Serie NWT; gemäß ISO 15552, VDMA; doppeltwirkend; Druckbereich 0,5...10bar; einstellbare Endlagendämpfung; Durchmesser 40mm; Hub 100mm; Kolbenstangengewinde M12x1,25; Anschluss 1/4"; Druckkraft bei 6 bar 754N

814,00 € 814.0 EUR 814,00 €

Preis auf Anfrage

  • Anbauschnittstelle VDI/VDE 3845
  • Anbauschnittstelle 2 VDI/VDE 3845
  • Ventilschnittstelle Namur
  • DN
  • Baulänge
  • Funktion
  • Steckerbreite
  • Schaltertyp
  • Ausführung
  • Spannung
  • Schaltleistung
  • Druckbereich
  • Kontaktmaterial
  • Gehäusematerial
  • Spule
  • Antrieb
  • Antrieb 2

Diese Kombination existiert nicht.

Verfügbarkeit:
Kontaktieren Sie uns

Teilen

Abmessung
DN 125 mm
Baulänge 56 mm
Druck
Druckbereich 0...10 bar
Eigenschaften
Antrieb PAD085

Datenblätter, Anleitungen, 3D-Dateien und Zertifikate...

In Ihrer Sprache
ZIP
Datenblätter
1
Datenblatt_Absperrklappe mit Druckluftdrehantrieb Serie BUW6-DSE-D2_DE.pdf
Herunterladen
Montage- und Betriebsanleitungen
1
Montageanleitung_Absperrklappe mit Druckluftdrehantrieb Serie BUW6-DSE-D2_DE.pdf
Herunterladen
Konformitätserklärungen
1
Konformitätserklärung_Absperrklappe mit Druckluftdrehantrieb Serie BUW6-DSE-D2_DE.pdf
Herunterladen
CAD / 3D
2
CADSTEP_BUW6125DSED22.stp
BUW6-125-DSE-D22
Herunterladen
CADSTEP_EB0X04YAC0.stp
EB0X04YA-C0
Herunterladen

ZIP
Datové listy
1
Datový list_uzavírací klapka s otočným pneumatickým pohonem série BUW6-DSE-D2_CS.pdf
Herunterladen
Montážní a provozní návody
1
Montážní předpis_uzavírací klapka s otočným pneumatickým pohonem série BUW6-DSE-D2_CS.pdf
Herunterladen
Prohlášení o shodě
1
Prohlášení o shodě_uzavírací klapka s otočným pneumatickým pohonem série BUW6-DSE-D2_CS.pdf
Herunterladen

ZIP
Data Sheets
1
Datablad_Spjældventil med pneumatisk drejedrev Serie BUW6-DSE-D2_DA_DK.pdf
Herunterladen

ZIP
Data Sheets
1
Δελτίο δεδομένων_Πεταλούδα απομόνωσης με πνευματικό περιστροφικό ενεργοποιητή Σειρά BUW6-DSE-D2_EL_GR.pdf
Herunterladen

ZIP
Data Sheets
1
Data sheet_Butterfly valve with pneumatic actuator Series BUW6-DSE-D2_EN.pdf
Herunterladen
Assembly and Operating Instructions
1
Assembly instruction_Butterfly valve with pneumatic actuator Series BUW6-DSE-D2_EN.pdf
Herunterladen
Declarations of Conformity
1
Declaration of conformity_Butterfly valve with pneumatic actuator Series BUW6-DSE-D2_EN.pdf
Herunterladen

ZIP
Data Sheets
1
Ficha técnica_Válvula de mariposa con actuador rotativo neumático Serie BUW6-DSE-D2_ES.pdf
Herunterladen

ZIP
Data Sheets
1
Tietolehti_Sulkuventtiili pneumaattisella kääntötoimilaitteella Sarja BUW6-DSE-D2_FI.pdf
Herunterladen

ZIP
Data Sheets
1
Fiche technique_Vanne papillon avec actionneur rotatif pneumatique Série BUW6-DSE-D2_FR.pdf
Herunterladen

ZIP
Data Sheets
1
Podatkovni list_Leptir-ventil s pneumatskim rotacijskim pogonom Serija BUW6-DSE-D2_HR.pdf
Herunterladen

ZIP
Adatlapok
1
Adatlap_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW6-DSE-D2_HU.pdf
Herunterladen
Szerelési és kezelési útmutatók
1
Üzembehelyezési útmutató_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW6-DSE-D2_HU.pdf
Herunterladen
Megfelelőségi nyilatkozatok
1
Megfelelőségi nyilatkozat_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW6-DSE-D2_HU.pdf
Herunterladen

ZIP
Data Sheets
1
Scheda tecnica_Serranda di intercettazione con attuatore pneumatico rotativo Serie BUW6-DSE-D2_IT.pdf
Herunterladen

ZIP
Data Sheets
1
Datablad_Spjeldventil med pneumatisk dreieaktuator Serie BUW6-DSE-D2_NB_NO.pdf
Herunterladen

ZIP
Data Sheets
1
Datasheet_Vlinderklep met pneumatische draaiaandrijving Serie BUW6-DSE-D2_NL.pdf
Herunterladen

ZIP
Karty katalogowe
1
Arkusz danych_przepustnica z napędem pneumatycznym Seria BUW6-DSE-D2_PL.pdf
Herunterladen
Instrukcje montażu i obsługi
1
Instrukcja montażu_przepustnica z napędem pneumatycznym Seria BUW6-DSE-D2_PL.pdf
Herunterladen
Deklaracje zgodności
1
Deklaracja zgodności_przepustnica z napędem pneumatycznym Seria BUW6-DSE-D2_PL.pdf
Herunterladen

ZIP
Data Sheets
1
Fișă de date_Supapă fluture cu actuator rotativ pneumatic serie BUW6-DSE-D2_RO.pdf
Herunterladen

ZIP
Podatkovni listi
1
Podatkovni list_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW6-DSE-D2_SL.pdf
Herunterladen
Navodila za montažo in uporabo
1
Navodila za montažo_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW6-DSE-D2_SL.pdf
Herunterladen
Izjave o skladnosti
1
Izjava o skladnosti_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW6-DSE-D2_SL.pdf
Herunterladen

ZIP
Data Sheets
1
Tehnički list_leptir ventil sa pneumatskim aktuatorom serije BUW6-DSE-D2_SRLATIN.pdf
Herunterladen
Assembly and Operating Instructions
1
Uputstvo za montažu_leptir ventil sa pneumatskim aktuatorom serije BUW6-DSE-D2_SRLATIN.pdf
Herunterladen
Declarations of Conformity
1
Deklaracija o usklađenosti_leptir ventil sa pneumatskim aktuatorom serije BUW6-DSE-D2_SRLATIN.pdf
Herunterladen

ZIP
Data Sheets
1
Datablad_Spjällventil med pneumatiskt vriddon Serie BUW6-DSE-D2_SV.pdf
Herunterladen
Absperrklappe mit Druckluftdrehantrieb BUW6-125-DSE-D22
BUW6-125-DSE-D22 x 1.0
Absperrklappe mit Druckluftdrehantrieb BUW6-125-DSE-D22
Absperrklappe mit Druckluftdrehantrieb Serie BUW6-DSE-D2; Zwischenflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette EPDM; Flanschnenndruck PN10/16/ANSI150; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+130°C; Druckbereich 0...10bar; DN 125mm; Einbaulänge 56mm; Antrieb PAD085
In den Warenkorb
EB0X04YA-C0
EB0X04YA-C0 x 1.0
EB0X04YA-C0
Aufgebaute Endschalterbox; IP65; 2 Mikroschalter; passend für Antriebe PAD/PAS052-270; Schaltleistung 4A/250VAC-1A/24VDC; Schaltertyp Crouzet 83161301; Kontaktmaterial Silber-Nickel; Gehäusematerial Aluminium; mit optische Stellungsanzeige Auf-Zu
In den Warenkorb
