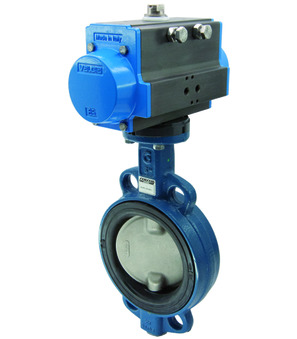

Absperrklappe mit Druckluftdrehantrieb BUW2-500-DSC-D33-EB0X01

Absperrklappe mit Druckluftdrehantrieb BUW2-500-DSC-D33-EB0X01

BUW2-500-DSC-D33
Absperrklappe mit Druckluftdrehantrieb; Zwischenflanschausführung; Baulänge gemäß EN558−1 R20; Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette NBR carboxylhaltig; Flanschnenndruck PN10/16/ANSI150; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+100°C; Druckbereich 0...6bar; DN 500mm; Einbaulänge 127mm; Antrieb PAD180
EB0X01
Aufgebaute Endschalterbox; IP65; 2 Mikroschalter; passend für Antriebe PAD/PAS052-270; Schaltleistung 4A/250VAC-1A/24VDC; Schaltertyp Crouzet 831613; Kontaktmaterial Silber-Nickel; Gehäusematerial Kunststoff

Intrastat Nr.: 84818085
Ursprungsland: Italien
Gewicht: 176.268 kg
Kurzartikelnummer: BUW2500DSCD33EB0X01
https://www.stasto.eu/web/image/product.template/220256/image_1920?unique=50207e5

BUW2-500-DSC-D33
Absperrklappe mit Druckluftdrehantrieb; Zwischenflanschausführung; Baulänge gemäß EN558−1 R20; Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette NBR carboxylhaltig; Flanschnenndruck PN10/16/ANSI150; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+100°C; Druckbereich 0...6bar; DN 500mm; Einbaulänge 127mm; Antrieb PAD180
EB0X01
Aufgebaute Endschalterbox; IP65; 2 Mikroschalter; passend für Antriebe PAD/PAS052-270; Schaltleistung 4A/250VAC-1A/24VDC; Schaltertyp Crouzet 831613; Kontaktmaterial Silber-Nickel; Gehäusematerial Kunststoff

999.999,00 € 999999.0 EUR 999.999,00 €

Auf Anfrage

  • Durchmesser
  • Außengewinde
  • Anbauschnittstelle VDI/VDE 3845
  • Anbauschnittstelle 2 VDI/VDE 3845
  • Ventilschnittstelle Namur
  • DN
  • Baulänge
  • Steckerbreite
  • Schaltertyp
  • Ausführung
  • Spannung
  • Schaltleistung
  • Druckbereich
  • Kontaktmaterial
  • Gehäusematerial
  • Spule
  • Antrieb
  • Antrieb 2
  • Mediumstemperatur

Diese Kombination existiert nicht.

Verfügbarkeit:
Kontaktieren Sie uns

Teilen

Abmessung
Anbauschnittstelle VDI/VDE 3845 80x30x20
Anbauschnittstelle 2 VDI/VDE 3845 80x30x30
Bauformen
Schaltertyp Crouzet 831613
Elektrische Kennzahlen
Schaltleistung 4A/250VAC-1A/24VDC
Materialien
Kontaktmaterial Silber-Nickel
Gehäusematerial Kunststoff
