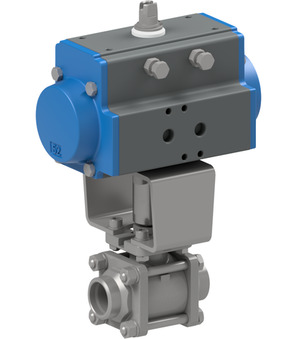

BAC4-009-SSTV-D0-ABS51-C001-03-C002-31-6-EB0X01

BAC4-009-SSTV-D0-ABS51-C001-03-C002-31-6-EB0X01

BAC4-009-SSTV-D0-ABS51-C001-03-C002-31-6
BAC4-009-SSTV-D0
Kugelhahn mit Druckluftdrehantrieb Serie BAC4; Anschweißenden; Gehäuse, Kugel 1.4401; Dichtungen PTFE-verstärkt/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Nennweite 50mm; Druckbereich 0-25bar; Einbaulänge 136mm; Antrieb PAD075
ABS51
Aufgebautes Steuerventil Serie ABS; NAMUR; Schalldämpfer; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Magnetventil (NM52W1S-PR); Antrieb PAD052-270
C001-03
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 24VDC / 48V/50-60Hz
C002-31-6
Gerätesteckdose; Steckerbreite 22mm; Standard; Spannung 0-250VAC/DC
EB0X01
Aufgebaute Endschalterbox; IP65; 2 Mikroschalter; passend für Antriebe PAD/PAS052-270; Schaltleistung 4A/250VAC-1A/24VDC; Schaltertyp Crouzet 831613; Kontaktmaterial Silber-Nickel; Gehäusematerial Kunststoff

Intrastat Nr.: 84818081
Ursprungsland: Italien
Gewicht: 8.028 kg
Kurzartikelnummer: BAC4009SSTVD0ABS51C00103C002316EB0X01
https://www.stasto.eu/web/image/product.template/220785/image_1920?unique=94b97ec

BAC4-009-SSTV-D0-ABS51-C001-03-C002-31-6
BAC4-009-SSTV-D0
Kugelhahn mit Druckluftdrehantrieb Serie BAC4; Anschweißenden; Gehäuse, Kugel 1.4401; Dichtungen PTFE-verstärkt/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Nennweite 50mm; Druckbereich 0-25bar; Einbaulänge 136mm; Antrieb PAD075
ABS51
Aufgebautes Steuerventil Serie ABS; NAMUR; Schalldämpfer; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Magnetventil (NM52W1S-PR); Antrieb PAD052-270
C001-03
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 24VDC / 48V/50-60Hz
C002-31-6
Gerätesteckdose; Steckerbreite 22mm; Standard; Spannung 0-250VAC/DC
EB0X01
Aufgebaute Endschalterbox; IP65; 2 Mikroschalter; passend für Antriebe PAD/PAS052-270; Schaltleistung 4A/250VAC-1A/24VDC; Schaltertyp Crouzet 831613; Kontaktmaterial Silber-Nickel; Gehäusematerial Kunststoff

971,40 € 971.4 EUR 971,40 €

Preis auf Anfrage

  • Anschweißenden
  • Anbauschnittstelle VDI/VDE 3845
  • Anbauschnittstelle 2 VDI/VDE 3845
  • Ventilschnittstelle Namur
  • DN
  • Baulänge
  • Funktion
  • Steckerbreite
  • Schaltertyp
  • Ausführung
  • Spannung
  • Schaltleistung
  • Druckbereich
  • Kontaktmaterial
  • Gehäusematerial
  • Spule
  • Antrieb

Diese Kombination existiert nicht.

Verfügbarkeit:
Kontaktieren Sie uns

Teilen

Abmessung
Anschweißenden 50 mm
Anbauschnittstelle VDI/VDE 3845 80x30x20
Anbauschnittstelle 2 VDI/VDE 3845 80x30x30
Ventilschnittstelle Namur 1/4"
DN 50 mm
Baulänge 136 mm
Bauformen
Steckerbreite 22
Schaltertyp Crouzet 831613
Ausführung
Ausführung Standard
Elektrische Kennzahlen
Spannung 24VDC / 48V/50-60Hz
Schaltleistung 4A/250VAC-1A/24VDC
Druck
Druckbereich 0...25 bar
Materialien
Kontaktmaterial Silber-Nickel
Gehäusematerial Kunststoff
Eigenschaften
Spule C001
Antrieb PAD075
