2/2-Wege-Magnetventil Serie 21A.K Store

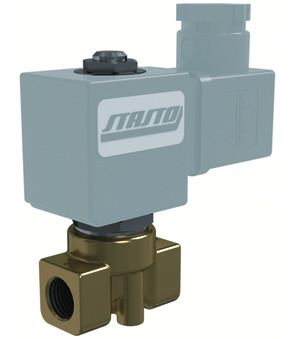

2/2-Wege-Magnetventil 21A5KV45-GDV14230AY

2/2-Wege-Magnetventil 21A5KV45-GDV14230AY

21A5KV45
2/2-Wege-Magnetventil Serie 21A; direktgesteuert; NC; Körper Messing; Führungsrohr Edelstahl einteilig; Dichtung FKM; Mediumstemperatur -10...+120°C; Standardspule BDA; Steckerbreite 32mm; G 3/8"; DN 4,5mm; Druck AC 0-5bar; Druck DC 0-2bar; Baulänge 46mm
GDV14230AY
Magnetspule Typ GDV/GDH; für höhere Drücke/Temperaturen; Steckerbreite 32mm; Spannung 230V/50Hz, 240V/60Hz; Zulassung CSA/UL/VDE

Intrastat Nr.: 84818099
Ursprungsland: Italien
Gewicht: 0.56 kg
Kurzartikelnummer: 21A5KV45GDV14230AY

21A5KV45
2/2-Wege-Magnetventil Serie 21A; direktgesteuert; NC; Körper Messing; Führungsrohr Edelstahl einteilig; Dichtung FKM; Mediumstemperatur -10...+120°C; Standardspule BDA; Steckerbreite 32mm; G 3/8"; DN 4,5mm; Druck AC 0-5bar; Druck DC 0-2bar; Baulänge 46mm
GDV14230AY
Magnetspule Typ GDV/GDH; für höhere Drücke/Temperaturen; Steckerbreite 32mm; Spannung 230V/50Hz, 240V/60Hz; Zulassung CSA/UL/VDE

Dieses Produkt hat keine gültige Kombination.

Abmessung
Innengewinde	G 3/8"
DN	4,5 mm
Baulänge	46 mm
Bauformen
Steckerbreite	32 mm
Elektrische Kennzahlen
Spannung	230V/50Hz-240V/60Hz
Druck
Druck AC	0...5 bar
Druck DC	0...2 bar
Materialien
Dichtung	FKM
Eigenschaften
Spule	BDA
Mediumstemperatur	-10...+120 °C
Zulassung	UL/CSA/VDE
