2/2-Wege-Magnetventil Serie 21A.K Store

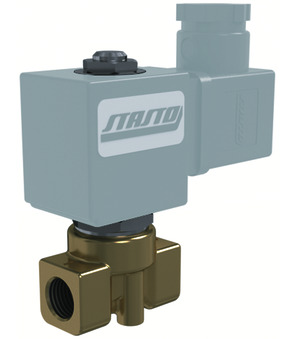

2/2-Wege-Magnetventil 21A2KV30-BDA08024CS-C003-31-LVCV30-2

2/2-Wege-Magnetventil 21A2KV30-BDA08024CS-C003-31-LVCV30-2

21A2KV30
2/2-Wege-Magnetventil Serie 21A; direktgesteuert; NC; Körper Messing; Führungsrohr Edelstahl einteilig; Dichtung FKM; Mediumstemperatur -10...+120°C; Standardspule BDA; Steckerbreite 32mm; G 1/4"; DN 3mm; Druck AC 0-10bar; Druck DC 0-6bar; Baulänge 40mm
BDA08024CS
Magnetspule Typ BDA; Standard; Steckerbreite 32mm; Spannung 24VDC
C003-31-LVCV30-2
Gerätesteckdose mit eingebauter LED, VDR und PVC-Kabel (3 m); Steckerbreite 32mm; Spannung 24VAC/DC

Intrastat Nr.: 84818099
Ursprungsland: Italien
Gewicht: 0.67 kg
Kurzartikelnummer: 21A2KV30BDA08024CSC00331LVCV302

21A2KV30
2/2-Wege-Magnetventil Serie 21A; direktgesteuert; NC; Körper Messing; Führungsrohr Edelstahl einteilig; Dichtung FKM; Mediumstemperatur -10...+120°C; Standardspule BDA; Steckerbreite 32mm; G 1/4"; DN 3mm; Druck AC 0-10bar; Druck DC 0-6bar; Baulänge 40mm
BDA08024CS
Magnetspule Typ BDA; Standard; Steckerbreite 32mm; Spannung 24VDC
C003-31-LVCV30-2
Gerätesteckdose mit eingebauter LED, VDR und PVC-Kabel (3 m); Steckerbreite 32mm; Spannung 24VAC/DC

Dieses Produkt hat keine gültige Kombination.

Abmessung
Innengewinde	G 1/4"
DN	3 mm
Baulänge	40 mm
Bauformen
Steckerbreite	32 mm
Elektrische Kennzahlen
Spannung	24VDC
Spannungsart	DC
Druck
Druck AC	0...10 bar
Druck DC	0...6 bar
Materialien
Dichtung	FKM
Eigenschaften
Spule	BDA
Mediumstemperatur	-10...+120 °C
Zulassung	CE
