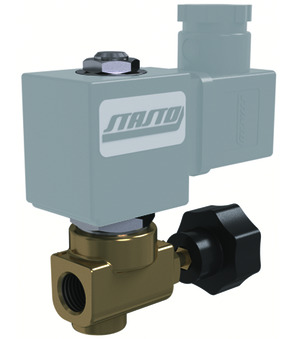

2/2-Wege-Magnetventil 21A16KV25
2/2-Wege-Magnetventil Serie 21A16; direktgesteuert; NC; Körper Messing; Führungsrohr Edelstahl einteilig; Mengenregulierung; Standardspule BDV; Steckerbreite 32mm; G 1/4"; DN 2,5mm; Druck AC 0-14bar; Druck DC 0-9bar; Dichtung FKM; Medium -10/+140°C; Baulänge 32,5mm
Intrastat Nr.: 84818099
Ursprungsland: Italien
Gewicht: 0.18 kg
Kurzartikelnummer:21A16KV25
Ursprungsland: Italien
Gewicht: 0.18 kg
Kurzartikelnummer:21A16KV25
2/2-Wege-Magnetventil Serie 21A16; direktgesteuert; NC; Körper Messing; Führungsrohr Edelstahl einteilig; Mengenregulierung; Standardspule BDV; Steckerbreite 32mm; G 1/4"; DN 2,5mm; Druck AC 0-14bar; Druck DC 0-9bar; Dichtung FKM; Medium -10/+140°C; Baulänge 32,5mm
| Abmessung | |
|---|---|
| Innengewinde | G 1/4" |
| DN | 2,5 mm |
| Baulänge | 32,5 mm |
| Bauformen | |
| Steckerbreite | 32 mm |
| Druck | |
| Druck AC | 0...14 bar |
| Druck DC | 0...9 bar |
| Materialien | |
| Dichtung | FKM |
| Eigenschaften | |
| Spule | BDV |
| Mediumstemperatur | -10...+140 °C |
Datenblätter, Anleitungen, 3D-Dateien und Zertifikate...
In Ihrer Sprache
ZIPDatenblätter
1Datenblatt_2/2-Wege-Magnetventil Serie 21A16_DE.pdf
Herunterladen
Montage- und Betriebsanleitungen
1Montage- und Betriebsanleitung_2/2-Wege Magnetventile - direktgesteuert_DE.pdf
Herunterladen
Konformitätserklärungen
1Konformitätserklärung_2/2-Wege Magnetventile - direktgesteuert_DE.pdf
Herunterladen
CAD / 3D
1.stp
Herunterladen
Datové listy
1Datový list_2/2 cestný elektromagnetický ventil série 21A16_CS.pdf
Herunterladen
Montážní a provozní návody
1Návod k montáži a obsluze_2/2-cestné elektromagnetické ventily - přímo řízené_CS.pdf
Herunterladen
Prohlášení o shodě
1Prohlášení o shodě_2/2-cestné elektromagnetické ventily - přímo řízené_CS.pdf
Herunterladen
Data Sheets
1Datablad_2/2-vejs magnetventil Serie 21A16_DA_DK.pdf
Herunterladen
Data Sheets
1Δελτίο δεδομένων_Ηλεκτρομαγνητική βαλβίδα 2/2 οδών Σειρά 21A16_EL_GR.pdf
Herunterladen
Data Sheets
1Data sheet_2/2-way solenoid valve Series 21A16_EN.pdf
Herunterladen
Assembly and Operating Instructions
1Assembly and operating instructions_2/2-way solenoid valves - directly operated_EN.pdf
Herunterladen
Declarations of Conformity
1Declaration of conformity_2/2-way solenoid valves - directly operated_EN.pdf
Herunterladen
Data Sheets
1Ficha técnica_Válvula solenoide de 2/2 vías Serie 21A16_ES.pdf
Herunterladen
Data Sheets
1Tietolehti_2/2-tie magneettiventtiili Sarja 21A16_FI.pdf
Herunterladen
Data Sheets
1Fiche technique_Électrovanne 2/2 voies Série 21A16_FR.pdf
Herunterladen
Data Sheets
1Podatkovni list_2/2-putni elektromagnetski ventil Serija 21A16_HR.pdf
Herunterladen
Adatlapok
1Adatlap_2/2-es mágnesszelep sorozat 21A16_HU.pdf
Herunterladen
Szerelési és kezelési útmutatók
1Összeszerelési és kezelési útmutató_2/2-es elektromos vezérlésű útszelepek - közvetlen vezérléssel_HU.pdf
Herunterladen
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_2/2-es elektromos vezérlésű útszelepek - közvetlen vezérléssel_HU.pdf
Herunterladen
Data Sheets
1Scheda tecnica_Elettrovalvola 2/2 vie Serie 21A16_IT.pdf
Herunterladen
Data Sheets
1Datablad_2/2-veis magnetventil Serie 21A16_NB_NO.pdf
Herunterladen
Data Sheets
1Datasheet_2/2-weg magneetventiel Serie 21A16_NL.pdf
Herunterladen
Karty katalogowe
1Arkusz danych_2/2-drogowy zawór elektromagnetyczny Seria 21A16_PL.pdf
Herunterladen
Instrukcje montażu i obsługi
1Instrukcja montażu i obsługi_2/2-drogowe zawory elektromagnetyczne - sterowanie bezpośrednie_PL.pdf
Herunterladen
Deklaracje zgodności
1Deklaracja zgodności_2/2-drogowe zawory elektromagnetyczne - sterowanie bezpośrednie_PL.pdf
Herunterladen
Data Sheets
1Fișă de date_Supapă electromagnetică cu 2/2 căi serie 21A16_RO.pdf
Herunterladen
Podatkovni listi
1Podatkovni list_2/2-potni magnetni ventil serija 21A16_SL.pdf
Herunterladen
Navodila za montažo in uporabo
1Navodila za montažo in uporabo_2/2-potni magnetni ventili - direktno krmiljeni_SL.pdf
Herunterladen
Izjave o skladnosti
1Izjava o skladnosti_2/2-potni magnetni ventili - direktno krmiljeni_SL.pdf
Herunterladen
Data Sheets
1Tehnički list_2/2-kraki elektromagnetni ventil serije 21A16_SRLATIN.pdf
Herunterladen
Assembly and Operating Instructions
1Uputstvo za montažu i upotrebu_2/2 elektromagnetni ventili - direktno upravljani_SRLATIN.pdf
Herunterladen
Declarations of Conformity
1Deklaracija o usklađenosti_2/2 elektromagnetni ventili - direktno upravljani_SRLATIN.pdf
Herunterladen
Data Sheets
1Datablad_2/2-vägs magnetventil Serie 21A16_SV.pdf
Herunterladen
Für dieses Produkt sind keine Ersatzteile verfügbar.
