Hoses, Tubes, Manometer and accessories
| Diameter | Connection | Indicating range | Unit | Class | Type |
|---|---|---|---|---|---|
| 100 mm | 1/2" | 0...25 | bar | 1,6 | PL1918 |

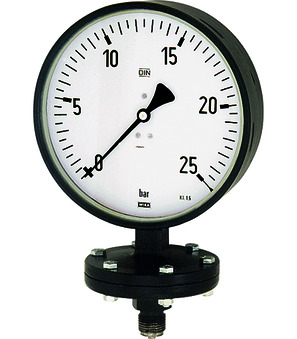

Manometer - chemical diaphragm type
Body, Ring Stainless steel; Measuring unit Stainless steel; Front glass Laminated safety glass; Ambient temperature -20...+60°C; Medium temperature Max. +100°C; Overload 5 x Value of scale, Max. 40bar; Seal FKM; Connection Below; Test flange Ø 100mm; Class 1,6
Bimetallic thermometer
Body Plastic; Front glass Acryl; Display adjustment at the end of stem; Protecting tube cramped (detachable), Copper based alloy; Operating pressure Max. 6bar (At the protecting tube); Connection 1/2" Rear; Class 2,0
Grundversion
| Diameter | Connection | Stem length | Indicating range | Class | Type | Sequence |
|---|---|---|---|---|---|---|
| 63 mm | 1/2" | 40 mm | 0...60 °C | 2,0 | 4601 | 15100000 |
| 63 mm | 1/2" | 40 mm | 0...120 °C | 2,0 | 4602 | 15100001 |
| 63 mm | 1/2" | 60 mm | 0...60 °C | 2,0 | 4603 | 15100002 |
| 63 mm | 1/2" | 60 mm | 0...120 °C | 2,0 | 4604 | 15100003 |
| 63 mm | 1/2" | 100 mm | 0...60 °C | 2,0 | 4605 | 15100004 |
| 63 mm | 1/2" | 100 mm | 0...120 °C | 2,0 | 4606 | 15100005 |
| 80 mm | 1/2" | 40 mm | 0...60 °C | 2,0 | 4611 | 15100006 |
| 80 mm | 1/2" | 40 mm | 0...120 °C | 2,0 | 4612 | 15100007 |
| 80 mm | 1/2" | 60 mm | 0...60 °C | 2,0 | 4613 | 15100008 |
| 80 mm | 1/2" | 60 mm | 0...120 °C | 2,0 | 4614-A | 15100009 |
| 80 mm | 1/2" | 100 mm | 0...60 °C | 2,0 | 4615-A | 15100010 |
| 80 mm | 1/2" | 100 mm | 0...120 °C | 2,0 | 4616-A | 15100011 |
Bimetallic thermometer
Body, Ring Stainless steel; Front glass Flat instrument glass; Stem Ø 8mm, Stainless steel 1.4571; Operating pressure Max. 25bar; Connection 1/2" Rear; Class 1,0
Grundversion
| Diameter | Connection | Stem length | Indicating range | Class | Type | Sequence |
|---|---|---|---|---|---|---|
| 100 mm | 1/2" | 63 mm | -30...+50 °C | 1,0 | 5201 | 15110000 |
| 100 mm | 1/2" | 63 mm | 0...120 °C | 1,0 | 5202 | 15110001 |
| 100 mm | 1/2" | 63 mm | 0...160 °C | 1,0 | 5203 | 15110002 |
| 100 mm | 1/2" | 63 mm | 0...200 °C | 1,0 | 5204 | 15110003 |
| 100 mm | 1/2" | 100 mm | -30...+50 °C | 1,0 | 5206 | 15110004 |
