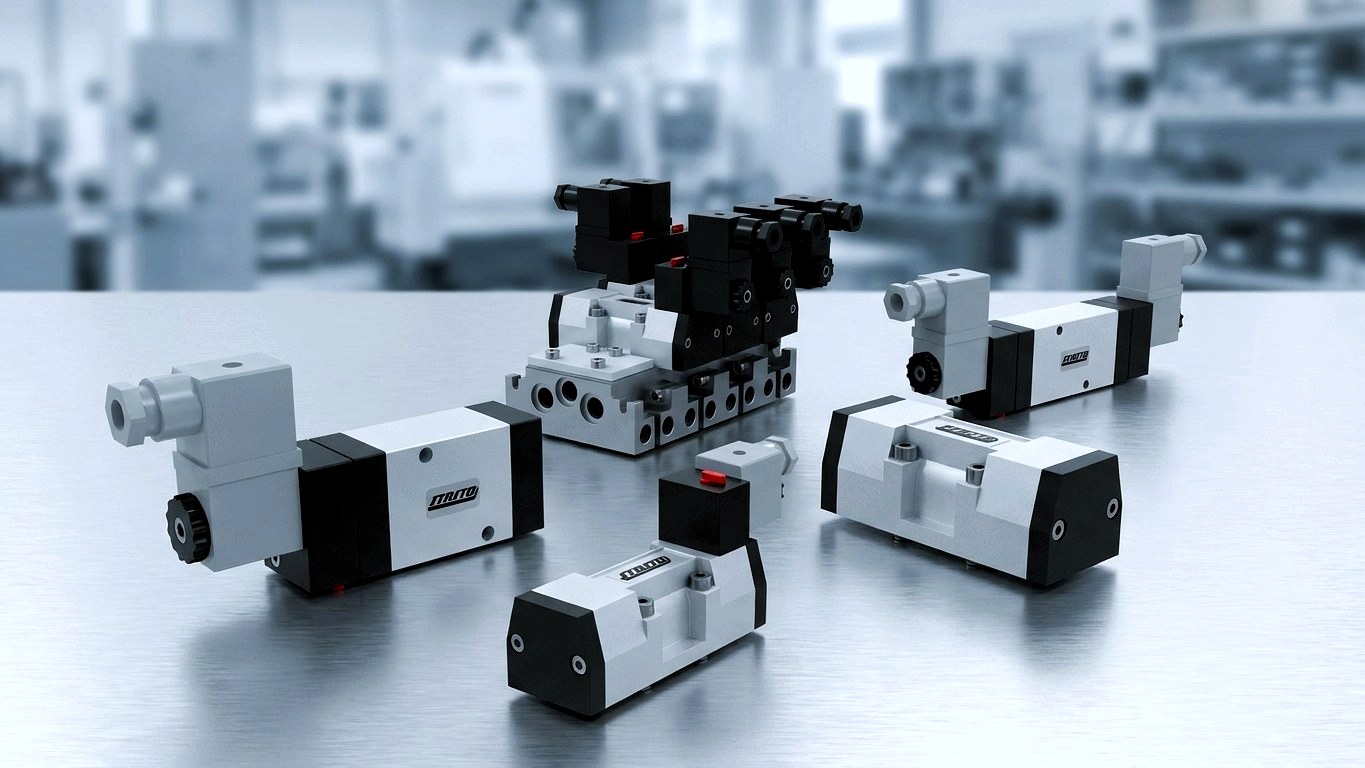

Wegeventile nach ISO 5599-1 - 5/2- und 5/3-Ventile der Serien PS110, PS111 und PS112
ISO 5599-1 definiert die Anschlussbilder, mit denen sich vorgesteuerte Wegeventile herstellerunabhängig austauschen und zu Ventilinseln kombinieren lassen. STASTO liefert dazu 5/2- und 5/3-Wegeventile der Serien PS110, PS111 und PS112 in den Baugrößen ISO1 und ISO2 - inklusive passender Anschluss- und Grundplatten, Magnetspulen und Gerätesteckdosen.
Baugrößen ISO1 und ISO2 auf einen Blick
Ihre Vorteile
Warum ISO-Wegeventile von STASTO
Normierte Anschlussbilder, klare Durchflusswerte und passendes Zubehör: Die Serien PS110, PS111 und PS112 sind auf planbare Beschaffung und schnellen Austausch ausgelegt.
Normierte Anschlussbilder - planbarer Austausch
Alle Ventile der Serien PS110, PS111 und PS112 sind gemäß ISO 5599/1 ausgeführt. Das Anschlussbild der jeweiligen Baugröße ist genormt, wodurch sich Ventile auf vorhandenen Grund- und Anschlussplatten tauschen lassen - ohne Umbau der Verrohrung. Die konkrete Austauschbarkeit im Bestand prüfen wir gerne anhand Ihrer vorhandenen Platte.
Zwei Baugrößen, klare Durchflusswerte
ISO1 mit Nennweite 8 mm liefert 1.080 Nl/min (PS110/PS111) bzw. 800 Nl/min in der 5/3-Ausführung PS112. ISO2 mit Nennweite 13 mm erreicht 2.200 Nl/min (PS110/PS111) bzw. 1.800 Nl/min (PS112). Baugröße ISO3 ist je nach Variante ebenfalls verfügbar - bitte anfragen.
Ventilinsel statt Einzelverrohrung
Mit Mittelstücken, Endplatten und Anschlussplattenbausätzen der Serien SBI1 und SBI2 entstehen aus Einzelventilen kompakte Ventilinseln mit gemeinsamer Druckluftversorgung und Sammelentlüftung. Einzelgrundplatten wie SBI1-SBL oder SBI2-SL decken den Bedarf für dezentrale Einzelmontage ab.
Komplett montiert und geprüft
STASTO liefert auf Wunsch fertige Kombinationen: Ventile, Spulen, Gerätesteckdosen, Batterieanschlussplatten, Schalldämpfer und Verschraubungen - komplett montiert und geprüft als eine Position. Das reduziert Montagezeit und Fehlerquellen bei der Inbetriebnahme.
Ratgeber
ISO 5599-1 verstehen - Baugrößen, Anschlussplatten, Austauschbarkeit
Was die Norm regelt, wie Sie die Baugröße nach Durchfluss wählen und wie aus Einzelventilen eine Ventilinsel wird.
Norm und Baugrößen
- Was die Norm regelt
- ISO 5599-1 legt Lage und Größe der Anschlüsse 1 (Druck), 2 und 4 (Arbeit), 3 und 5 (Entlüftung) sowie die Befestigungspunkte auf der Grundplatte fest. Ventil und Platte werden dadurch getrennt beschaffbare Komponenten.
- Baugröße ISO1
- Nennweite 8 mm, 1.080 Nl/min bei PS110/PS111, 800 Nl/min bei der 5/3-Serie PS112. Arbeitsanschlüsse 1/4".
- Baugröße ISO2
- Nennweite 13 mm, 2.200 Nl/min bei PS110/PS111, 1.800 Nl/min bei PS112. Arbeitsanschlüsse 3/8".
- Baugröße ISO3
- Grundplatten wie BF-3060 mit Anschlüssen 1/2" zeigen, dass auch ISO3 abgedeckt ist - Ausführungen je nach Variante auf Anfrage.
- Auswahlkriterium
- Massgeblich ist nicht die Gehaeusegroesse, sondern der benoetigte Durchfluss am Zylinder.
Vom Einzelventil zur Ventilinsel
- Mittelstücke
- SBI1-CE und SBI2-CE werden aneinandergereiht und bilden den Grundkörper der Ventilinsel; BMI1 ist das Mittelstück für ISO1.
- Anschlussplattenbausatz
- SBI1-CK und SBI2-CK schliessen die Reihe ab und stellen die zentrale Versorgung her.
- Einzelgrundplatten
- SBI1-SBL und SBI2-SL sind die richtige Wahl für dezentrale Einzelmontage direkt am Verbraucher.
- Vorteile Ventilinsel
- Eine zentrale Druckluftzuführung statt vieler Einzelleitungen, gemeinsame Entlüftung mit Schalldämpfer, kürzere Montagezeit und übersichtlichere Verdrahtung.
Elektrische Anbindung
- Standardspule C001
- Alle drei Serien arbeiten mit der Spule C001 bei Steckerbreite 22 mm.
- C001-03
- Magnetspule für 24 V DC bzw. 48 V 50-60 Hz.
- C001-22
- Magnetspule für 230 V 50-60 Hz.
- Gerätesteckdose C002-31-6
- Standardausführung für 0-250 V AC/DC.
- C002-31-LV-1 / -LV-2
- Mit eingebauter gelber LED und VDR - empfehlenswert zur Statusanzeige und zum Schutz der Steuerungsausgänge.
Serienvergleich
PS110, PS111 und PS112 im direkten Vergleich
Monostabil, bistabil oder mit Mittelstellung: Die drei ISO-Serien unterscheiden sich in Funktion, Betätigung und Druckbereich.
| PS110 | PS111 | PS112 | |
|---|---|---|---|
| Funktion | 5/2-Wegeventil | 5/2-Wegeventil | 5/3-Wegeventil |
| Betätigung | elektrisch/Feder bzw. elektrisch mit interner Steuerluft (Ausführung -PS) | elektrisch/elektrisch | elektrisch/elektrisch |
| Druckbereich | 2,5 ... 10 bar | 1,5 ... 10 bar | 3 ... 10 bar |
| Besonderheit | monostabil, federrückgestellt - definierte Ruhestellung bei Signalausfall | bistabil (Impulsventil), Position bleibt bei Spannungsausfall erhalten | Mittelstellung gesperrt (-C) oder entlüftet (-0) |
| Durchfluss ISO1 (NW 8 mm) | 1.080 Nl/min | 1.080 Nl/min | 800 Nl/min |
| Durchfluss ISO2 (NW 13 mm) | 2.200 Nl/min | 2.200 Nl/min | 1.800 Nl/min |
| Typischer Einsatz | Sichere Grundstellung bei doppeltwirkenden Zylindern | Energiesparendes Halten der Schaltstellung bei kurzen Impulsen | Positionierhalt (gesperrt) oder kraftfreies Verfahren von Hand (entlüftet) |
| Norm / Spule | ISO 5599/1, Spule C001, Steckerbreite 22 mm | ISO 5599/1, Spule C001, Steckerbreite 22 mm | ISO 5599/1, Spule C001, Steckerbreite 22 mm |
Sortiment
ISO-Wegeventile und Anschlussplatten im STASTO-Shop
Die Serien PS110, PS111 und PS112 nach ISO 5599/1 sowie das passende Zubehör für Ventilinsel-Aufbauten und die elektrische Anbindung.
Einsatzbereiche
Wo ISO-5599-1-Ventile eingesetzt werden
Von der Zylinderansteuerung im Maschinenbau bis zur prozessnahen Armaturenansteuerung mit NAMUR-Schnittstelle.
Maschinen- und Anlagenbau
Ansteuerung doppeltwirkender Zylinder in Handling-, Spann- und Vorschubachsen. Die Baugrößen ISO1 und ISO2 decken den ueblichen Bedarf von kleinen Greiferachsen bis zu grossvolumigen Zylindern ab.
Zentrale Ventilinseln im Schaltschrank
Mehrere Ventile auf einer Batterieanschlussplatte, gemeinsam versorgt und entlüftet - als vorkonfektionierte, montierte und geprüfte STASTO-Kombination mit Spulen (24 V DC), Gerätesteckdosen und Schalldaempfern lieferbar.
Prozessnahe Armaturenansteuerung
Für die direkte Anbindung an Schwenkantriebe ist neben ISO 5599-1 vor allem die NAMUR-Schnittstelle mit Anbaumassen nach VDI/VDE 3845 relevant. Passende 3/2- und 5/2-NAMUR-Ventile finden Sie in der verlinkten Kategorie.
Instandhaltung und Ersatzteilbeschaffung
Fällt ein bestehendes ISO-Ventil aus, ermöglicht das genormte Anschlussbild den Tausch auf der vorhandenen Grundplatte. Wichtig ist die richtige Zuordnung von Baugröße, Funktion (5/2 monostabil, 5/2 bistabil, 5/3) und Spulenspannung.
Verpackungs- und Abfüllmaschinen
Taktende Zylinderbewegungen an Verpackungslinien profitieren von kompakten Ventilinseln: kurze Schlauchwege, übersichtliche Verdrahtung und definierte Grundstellung über federrückgestellte 5/2-Ventile der Serie PS110.
Anlagen mit besonderen Anforderungen
Ausführungen für besondere Anforderungen - etwa Explosionsschutz oder Sonderwerkstoffe - prüfen wir projektbezogen. Sprechen Sie uns mit Ihren Spezifikationen an.
Technik & Lieferung

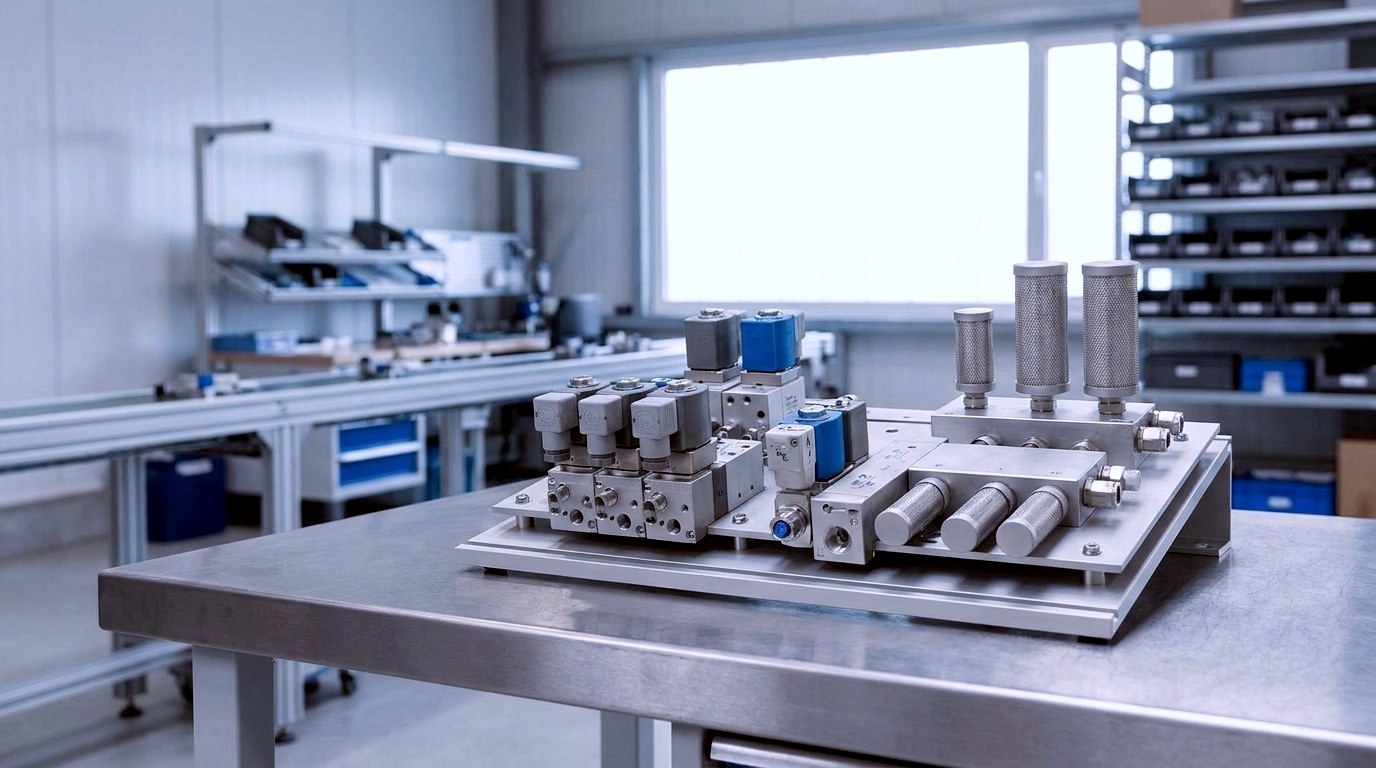

Zubehör, Verfügbarkeit und Auslegung
Ventile, Spulen, Platten und Schalldämpfer aus einer Hand - auf Wunsch als komplett montierte und geprüfte Baugruppe.
Verfügbarkeit
Viele Ausführungen sind kurzfristig verfügbar - die konkrete Verfügbarkeit und Lieferzeit sehen Sie in der jeweiligen Artikelvariante oder erhalten Sie auf Anfrage.
Temperatur und Medien
Zulässige Medien- und Umgebungstemperaturen entnehmen Sie bitte dem Datenblatt der jeweiligen Serie.
Zubehör aus dem Sortiment
Magnetspulen C001-03 und C001-22, Gerätesteckdosen C002-31-6 sowie C002-31-LV-1/-LV-2 mit LED und VDR, Anschlussplatten SBI1/SBI2 und BMI1, Schalldämpfer SLS-PS, SLN-RB und SLN-P-PP, Verschraubungen PI12C und PI16-360 sowie Verschlussschrauben TH64C.
Sonderausführungen
Ausführungen für besondere Anforderungen wie Explosionsschutz, Sonderwerkstoffe oder spezifische Herkunftsnachweise prüfen wir projektbezogen - sprechen Sie uns an.
Häufige Fragen
FAQ zu Wegeventilen nach ISO 5599-1
Antworten zu Norm, Baugrößen, Austauschbarkeit und Ventilinsel-Aufbau.
Was bedeutet ISO 5599-1 bei Wegeventilen?
ISO 5599-1 normt das Anschlussbild vorgesteuerter pneumatischer Wegeventile. Ventile unterschiedlicher Hersteller mit gleicher Baugröße passen dadurch auf dieselbe Grund- oder Anschlussplatte. Die Norm legt Lage und Größe der Anschlüsse 1 (Druck), 2 und 4 (Arbeit), 3 und 5 (Entlüftung) sowie die Befestigungspunkte fest.
Sind ISO-Ventile herstellerübergreifend austauschbar?
Ja, bei gleicher Baugröße ist das Anschlussbild genormt, sodass sich Ventile auf vorhandenen Grund- und Anschlussplatten tauschen lassen - ohne Umbau der Verrohrung. Die konkrete Austauschbarkeit in Ihrem Bestand prüfen wir gerne anhand Ihrer vorhandenen Platte.
Welche Baugröße brauche ich - ISO1 oder ISO2?
Massgeblich ist der benoetigte Durchfluss, nicht die Gehaeusegroesse. ISO1 mit Nennweite 8 mm liefert 1.080 Nl/min, ISO2 mit Nennweite 13 mm 2.200 Nl/min (jeweils PS110/PS111); bei der 5/3-Serie PS112 liegen die Werte mit 800 bzw. 1.800 Nl/min konstruktionsbedingt niedriger.
Was ist eine Ventilinsel und welche Vorteile hat sie?
Eine Ventilinsel fasst mehrere Ventile auf gemeinsamen Anschlussplatten zusammen und versorgt sie zentral mit Druckluft. Vorteile gegenüber der Einzelverrohrung sind eine zentrale Druckluftzuführung statt vieler Einzelleitungen, gemeinsame Entlüftung mit Schalldämpfer, kürzere Montagezeit und übersichtlichere Verdrahtung. Aufgebaut wird sie aus Mittelstücken wie SBI1-CE oder SBI2-CE und einem Anschlussplattenbausatz SBI1-CK bzw. SBI2-CK.
Was ist der Unterschied zwischen 5/2 monostabil, 5/2 bistabil und 5/3?
Ein monostabiles 5/2-Ventil (PS110) fällt bei Signalausfall federrückgestellt in eine definierte Ruhestellung, ein bistabiles 5/2-Impulsventil (PS111) hält seine Schaltstellung ohne Dauersignal. Das 5/3-Ventil PS112 bietet zusätzlich eine Mittelstellung - gesperrt für Positionierhalt oder entlüftet für kraftfreies Verfahren von Hand.
Worin unterscheiden sich ISO 5599-1 und NAMUR?
ISO 5599-1 normt das Anschlussbild für den Aufbau auf Grund- und Anschlussplatten, während die NAMUR-Schnittstelle mit Anbaumassen nach VDI/VDE 3845 für den direkten Anbau an Schwenkantriebe von Armaturen gedacht ist. Für die prozessnahe Armaturenansteuerung finden Sie 3/2- und 5/2-NAMUR-Ventile in der entsprechenden Kategorie.
Welche Spulen und Gerätesteckdosen passen zu den Serien PS110, PS111 und PS112?
Alle drei Serien arbeiten mit der Standardspule C001 bei Steckerbreite 22 mm, zum Beispiel C001-03 für 24 V DC/48 V 50-60 Hz und C001-22 für 230 V 50-60 Hz. Als Gerätesteckdose steht die Standardausführung C002-31-6 (0-250 V AC/DC) oder die Variante C002-31-LV-1/-LV-2 mit gelber LED und VDR zur Verfügung.
Gibt es auch Baugröße ISO3?
Baugröße ISO3 ist je nach Variante ebenfalls verfügbar - bitte fragen Sie die gewünschte Ausführung an. Passende Einzelgrundplatten wie BF-3060 mit Anschlüssen 1/2" gehören zum Sortiment.
Passend dazu
Verwandte Kategorien und Serien
Weitere Wegeventil-Bauformen und Steckerbreiten sowie informative Bestandsseiten zur Ventilauswahl.
Nächster Schritt
ISO-Wegeventile auswählen oder Konfiguration anfragen
Sie kennen Baugröße, Funktion und Spulenspannung? Dann direkt zum Sortiment. Wenn nicht: Wir legen die passende Kombination aus Ventil, Platte, Spule und Schalldämpfer gemeinsam mit Ihnen aus.
