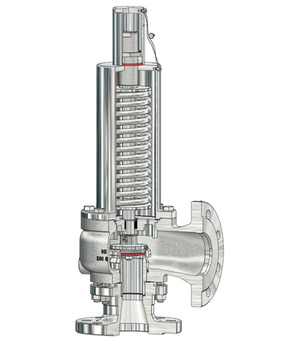

Sicherheitsventil Serie SV10; für Dämpfe, Gase und Flüssigkeiten; Gehäuse Edelstahl 1.4571; Federhaube und Austrittskörper Edelstahl 1.4581; Eintritt DN32/PN16; Austritt DN32/PN16; DN 20mm; Ventilkopf C; Sitzdichtung PTFE; restliche Dichtungen EPDM; Einstelldruck 16bar
Ursprungsland: Deutschland
Gewicht: 10.5 kg
Kurzartikelnummer: SV10322016Q
Sicherheitsventil Serie SV10; für Dämpfe, Gase und Flüssigkeiten; Gehäuse Edelstahl 1.4571; Federhaube und Austrittskörper Edelstahl 1.4581; Eintritt DN32/PN16; Austritt DN32/PN16; DN 20mm; Ventilkopf C; Sitzdichtung PTFE; restliche Dichtungen EPDM; Einstelldruck 16bar
Technische Daten
| Eintritt | DN32/PN16 |
|---|---|
| Austritt | DN32/PN16 |
| DN | 20 mm |
| Ventilkopf | C |
| Eintritt | DN32/PN16 |
| Austritt | DN32/PN16 |
| DN | 20 mm |
| Ventilkopf | C |
| Sitzdichtung | PTFE |
| restliche Dichtungen | EPDM |
| Einstelldruck | 16 bar |
SV10-32-20-16-Q
Unterlagen
German / Deutsch
Datenblätter
1-
PDF
Datenblatt · Sicherheitsventil Serie SV10 · DE
Datenblatt 13,0 MB Stand 13.06.2026
CAD / 3D
1-
STP
CADSTEP · SV10322016Q
CAD-STEP 6,2 MB Stand 04.10.2026
English
Datenblätter
1-
PDF
Data sheet · Safety valve Series SV10 · EN
Datenblatt 13,1 MB Stand 13.06.2026
CAD / 3D
1-
STP
CADSTEP · SV10322016Q
CAD-STEP 6,2 MB Stand 04.10.2026
