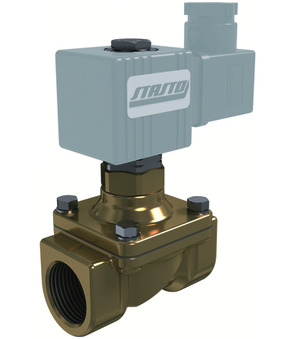

2/2-Wege-Magnetventil SL049-34-BDV08230AY-R453382-B

2/2-Wege-Magnetventil SL049-34-BDV08230AY-R453382-B

SL049-34
2/2-Wege-Magnetventil Serie SL049; zwangsgesteuert; NO; Körper Messing; Führungsrohr Edelstahl einteilig; Dichtung NBR; Mediumstemperatur -10...+90°C; Standardspule BDA; Steckerbreite 32mm; G 3/4"; DN 16mm; Druck AC/DC 0...10bar; Baulänge 70mm
BDV08230AY
Magnetspule Typ BDV; für feuchte Umgebung; Zulassung CSA/UL/VDE; Steckerbreite 32mm; Spannung 230V/50Hz, 240V/60Hz
R453382-B
Abdichtsatz; Spule BDV

Intrastat Nr.: 84818099
Ursprungsland: Italien
Gewicht: 0.74 kg
Kurzartikelnummer: SL04934BDV08230AYR453382B
https://www.stasto.eu/web/image/product.template/184831/image_1920?unique=eb38ccc

SL049-34
2/2-Wege-Magnetventil Serie SL049; zwangsgesteuert; NO; Körper Messing; Führungsrohr Edelstahl einteilig; Dichtung NBR; Mediumstemperatur -10...+90°C; Standardspule BDA; Steckerbreite 32mm; G 3/4"; DN 16mm; Druck AC/DC 0...10bar; Baulänge 70mm
BDV08230AY
Magnetspule Typ BDV; für feuchte Umgebung; Zulassung CSA/UL/VDE; Steckerbreite 32mm; Spannung 230V/50Hz, 240V/60Hz
R453382-B
Abdichtsatz; Spule BDV

181,50 € 181.5 EUR 181,50 €

Preis auf Anfrage

  • Innengewinde
  • DN
  • Baulänge
  • Steckerbreite
  • Ausführung
  • Spannung
  • Spannungsart
  • Druck AC/DC
  • Dichtung
  • Spule
  • Zulassung

Diese Kombination existiert nicht.

Verfügbarkeit:
Kontaktieren Sie uns

Teilen

Abmessung
Innengewinde G 3/4"
DN 16 mm
Baulänge 70 mm
Bauformen
Steckerbreite 32 mm
Elektrische Kennzahlen
Spannung 230V/50Hz-240V/60Hz
Spannungsart AC
Druck
Druck AC/DC 0...10 bar
Materialien
Dichtung NBR
Eigenschaften
Spule BDA
Zulassung UL/CSA/VDE
