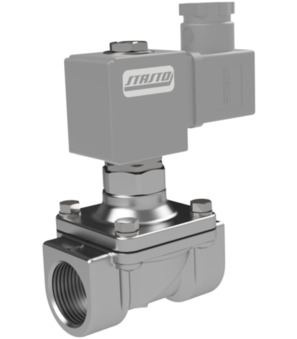

2/2-Wege-Magnetventil SL035-12-BDA08223DS-C003-32-LV-1

2/2-Wege-Magnetventil SL035-12-BDA08223DS-C003-32-LV-1

SL035-12
2/2-Wege-Magnetventil Serie SL035; zwangsgesteuert; NO; Körper Edelstahl 1.4408; Führungsrohr Edelstahl einteilig; Dichtung FKM; Mediumstemperatur -10...120°C; Standardspule BDA; Steckerbreite 32mm; G 1/2"; DN 16mm; Druck AC/DC 0...10bar; Baulänge 68mm
BDA08223DS
Magnetspule Typ BDA; Standard; Steckerbreite 32mm; Spannung 220-230V/50-60Hz
C003-32-LV-1
Gerätesteckdose; Steckerbreite 32mm; mit eingebauter LED-gelb und VDR; Spannung 230VAC/DC

Intrastat Nr.: 84818099
Ursprungsland: Italien
Gewicht: 0.62 kg
Kurzartikelnummer: SL03512BDA08223DSC00332LV1
https://www.stasto.eu/web/image/product.template/195168/image_1920?unique=eb38ccc

SL035-12
2/2-Wege-Magnetventil Serie SL035; zwangsgesteuert; NO; Körper Edelstahl 1.4408; Führungsrohr Edelstahl einteilig; Dichtung FKM; Mediumstemperatur -10...120°C; Standardspule BDA; Steckerbreite 32mm; G 1/2"; DN 16mm; Druck AC/DC 0...10bar; Baulänge 68mm
BDA08223DS
Magnetspule Typ BDA; Standard; Steckerbreite 32mm; Spannung 220-230V/50-60Hz
C003-32-LV-1
Gerätesteckdose; Steckerbreite 32mm; mit eingebauter LED-gelb und VDR; Spannung 230VAC/DC

345,10 € 345.1 EUR 345,10 €

Preis auf Anfrage

  • Innengewinde
  • DN
  • Baulänge
  • Steckerbreite
  • Ausführung
  • Spannung
  • Spannungsart
  • Druck AC/DC
  • Spule
  • Zulassung

Diese Kombination existiert nicht.

Verfügbarkeit:
Kontaktieren Sie uns

Teilen

Abmessung
Innengewinde G 1/2"
DN 16 mm
Baulänge 68 mm
Bauformen
Steckerbreite 32 mm
Ausführung
Ausführung mit eingebauter LED-gelb und VDR
Elektrische Kennzahlen
Spannung 220-230V/50-60Hz
Spannungsart AC
Druck
Druck AC/DC 0...10 bar
Eigenschaften
Spule BDA
Zulassung CE
