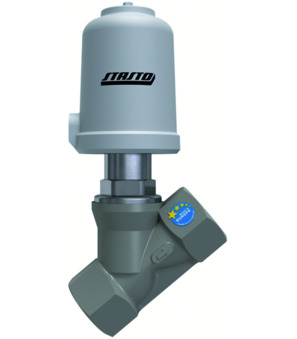

Druckgesteuertes Sitzventil SE02-20-ST81
Druckgesteuertes Sitzventil Serie SE02-ST; NC; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Innengewinde; für flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -30...+170°C; G 2"; DN 50mm; Betriebsdruck 0-4bar; Steuerdruck 3,5-10bar; Durchmesser Antrieb 80mm
Intrastat Nr.: 84818079
Ursprungsland: Deutschland
Gewicht: 4.22 kg
Kurzartikelnummer: SE0220ST81
Ursprungsland: Deutschland
Gewicht: 4.22 kg
Kurzartikelnummer: SE0220ST81
Druckgesteuertes Sitzventil Serie SE02-ST; NC; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Innengewinde; für flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -30...+170°C; G 2"; DN 50mm; Betriebsdruck 0-4bar; Steuerdruck 3,5-10bar; Durchmesser Antrieb 80mm
| Abmessung | |
|---|---|
| Innengewinde | G 2" |
| DN | 50 mm |
| Durchmesser Antrieb | 80 mm |
| Druck | |
| Betriebsdruck | 0...4 bar |
| Steuerdruck | 3,5...10 bar |
| Eigenschaften | |
| Mediumstemperatur | -30...+170 °C |
Datenblätter, Anleitungen, 3D-Dateien und Zertifikate...
In Ihrer Sprache
ZIPDatenblätter
2Datenblatt_Druckgesteuertes Sitzventil Serie SE01-RT_DE.pdf
Herunterladen
Datenblatt_Druckgesteuertes Sitzventil Serie SE02-ST_DE.pdf
Herunterladen
CAD / 3D
1CADSTEP_SE0220ST81.stp
Herunterladen
Datové listy
2Datový list_Sedlový ventil - tlakem ovládaný série SE01-RT_CS.pdf
Herunterladen
Datový list_Sedlový ventil - tlakem ovládaný série SE02-ST_CS.pdf
Herunterladen
Data Sheets
1Datablad_Trykstyret sædeventil Serie SE01-RT_DA_DK.pdf
Herunterladen
Data Sheets
1Δελτίο δεδομένων_Πιλοτικά ελεγχόμενη βαλβίδα έδρας υπό πίεση Σειρά SE01-RT_EL_GR.pdf
Herunterladen
Data Sheets
2Data sheet_Pneumatically operated seat valve Series SE01-RT_EN.pdf
Herunterladen
Data sheet_Pneumatically operated seat valve Series SE02-ST_EN.pdf
Herunterladen
Data Sheets
1Ficha técnica_Válvula de asiento pilotada por presión Serie SE01-RT_ES.pdf
Herunterladen
Data Sheets
1Tietolehti_Paineohjattu istukkaventtiili Sarja SE01-RT_FI.pdf
Herunterladen
Data Sheets
1Fiche technique_Soupape à siège pilotée par pression Série SE01-RT_FR.pdf
Herunterladen
Data Sheets
1Podatkovni list_Tlačno upravljani sjedeći ventil Serija SE01-RT_HR.pdf
Herunterladen
Adatlapok
2Adatlap_pneumatikusan vezérelt ülékes szelep sorozat SE01-RT_HU.pdf
Herunterladen
Adatlap_pneumatikusan vezérelt ülékes szelep sorozat SE02-ST_HU.pdf
Herunterladen
Data Sheets
1Scheda tecnica_Valvola a sede comandata dalla pressione Serie SE01-RT_IT.pdf
Herunterladen
Data Sheets
1Datablad_Trykkstyrt seteventil Serie SE01-RT_NB_NO.pdf
Herunterladen
Data Sheets
1Datasheet_Drukgestuurd zittingventiel Serie SE01-RT_NL.pdf
Herunterladen
Karty katalogowe
2Arkusz danych_zawór grzybkowy z napędem pneumatycznym Seria SE01-RT_PL.pdf
Herunterladen
Arkusz danych_zawór grzybkowy z napędem pneumatycznym Seria SE02-ST_PL.pdf
Herunterladen
Data Sheets
1Fișă de date_Supapă cu clapetă controlată de presiune serie SE01-RT_RO.pdf
Herunterladen
Podatkovni listi
2Podatkovni list_Tlačno krmiljen sedežni ventil serija SE01-RT_SL.pdf
Herunterladen
Podatkovni list_Tlačno krmiljen sedežni ventil serija SE02-ST_SL.pdf
Herunterladen
Data Sheets
2Tehnički list_pneumatski upravljani ventil sa sedištem serije SE01-RT_SRLATIN.pdf
Herunterladen
Tehnički list_pneumatski upravljani ventil sa sedištem serije SE02-ST_SRLATIN.pdf
Herunterladen
Data Sheets
1Datablad_Tryckstyrd sätesventil Serie SE01-RT_SV.pdf
Herunterladen
Für dieses Produkt sind keine Ersatzteile verfügbar.
