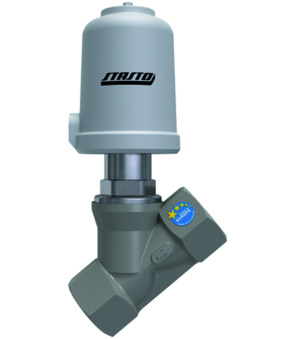

Druckgesteuertes Sitzventil SE02-20-ST1252
Druckgesteuertes Sitzventil Serie SE02-ST; NC; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Innengewinde; für flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -30...+170°C; G 2"; DN 50mm; Betriebsdruck 0-8,5bar; Steuerdruck 2,2-10bar; Durchmesser Antrieb 125mm
Intrastat Nr.: 84818079
Ursprungsland: Deutschland
Gewicht: 0.46 kg
Kurzartikelnummer: SE0220ST1252
Ursprungsland: Deutschland
Gewicht: 0.46 kg
Kurzartikelnummer: SE0220ST1252
Druckgesteuertes Sitzventil Serie SE02-ST; NC; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Innengewinde; für flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -30...+170°C; G 2"; DN 50mm; Betriebsdruck 0-8,5bar; Steuerdruck 2,2-10bar; Durchmesser Antrieb 125mm
| Abmessung | |
|---|---|
| Innengewinde | G 2" |
| DN | 50 mm |
| Durchmesser Antrieb | 125 mm |
| Druck | |
| Betriebsdruck | 0...8,5 bar |
| Steuerdruck | 2,2...10 bar |
| Eigenschaften | |
| Mediumstemperatur | -30...+170 °C |
