Armaturen
Grundversion
| DN | Baulänge | Anschlüsse Heizmantel | Spannung | Ausführung | Schaltertyp | Kontaktmaterial | Gehäusematerial | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|
| 80 mm | 122 mm | G 3/4" | - | - | - | - | - | BA128-80-D0 | 26050004 |
| 100 mm | 152 mm | G 3/4" | - | - | - | - | - | BA128-100-D0 | 26050005 |
Kugelhahn mit Elektroantrieb Serie BA046, BA047-0
3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; reduzierter Durchgang; Flansch PN16; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; Druckbereich 0...16bar; Mediumstemperatur -10...+160°C
Grundversion
| DN | Baulänge | Durchgang | Kugelbohrung | Spannung | Stellzeit | Type | Sequence |
|---|---|---|---|---|---|---|---|
| 15 mm | 40 mm | 10 mm | T | 100-240VAC | 10 s | BA047-15-0H | 26060000 |
| 65 mm | 106 mm | 50,2 mm | L | 100-240VAC | 27 s | BA046-65-0H | 26060001 |
| 80 mm | 122 mm | 64 mm | L | 100-240VAC | 27 s | BA046-80-0H | 26060002 |
| 100 mm | 152 mm | 76 mm | L | 100-240VAC | 27 s | BA046-100-0H | 26060003 |
| 125 mm | 196 mm | 100 mm | T | 24VAC/DC | 27 s | BA047-125-0L | 26060004 |

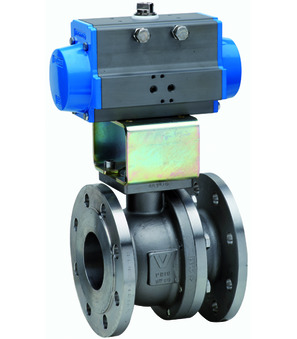

Flanschkugelhahn mit Druckluftdrehantrieb Serie BA045-D
Flansch PN40; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE-verstärkt/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...40bar
Grundversion
| DN | Baulänge | Type | Sequence |
|---|---|---|---|
| 20 mm | 40 mm | BA045-20-D0 | 26070000 |
| 40 mm | 64 mm | BA045-40-D0 | 26070001 |
| 40 mm | 64 mm | BA045-40-S0 | 26070002 |
| 50 mm | 82 mm | BA045-50-D0 | 26070003 |
| 65 mm | 103 mm | BA045-65-D0 | 26070004 |
| 80 mm | 122 mm | BA045-80-D0 | 26070005 |
Flanschkugelhahn mit Druckluftdrehantrieb Serie BA132
ATEX II 2 G/D; Fire-Safe/Antistatik gemäß ATEX/TA−Luft; Baulänge gemäß EN558−1R27; Gehäuse 1.4408; Kugel 1.4401; Dichtungen PTFE/FKM; doppeltwirkender Antrieb ATEX II 2 G/D c T6; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C
Grundversion
| DN | Baulänge | Flansch | Druckbereich | Ausführung | Type | Sequence |
|---|---|---|---|---|---|---|
| 65 mm | 170 mm | PN40 | 0...40 bar | ATEX | BA132-65-D0-A | 26080000 |
| 100 mm | 190 mm | PN40 | 0...40 bar | ATEX | BA132-100-D0-A | 26080001 |
| DN | Baulänge | Flansch | Druckbereich | Ausführung | Type |
|---|---|---|---|---|---|
| 150 mm | 350 mm | PN40 | 0...40 bar | ATEX | BA132-150-S0-A |
Flanschkugelhahn mit Elektroantrieb Serie BA115
Fire-Safe/Antistatik gemäß ATEX/TA−Luft; Baulänge gemäß EN558−1R27; Gehäuse Stahl verzinkt; Kugel 1.4301; Dichtungen PTFE glasfaserverstärkt/FKM; Mediumstemperatur -10...+160°C; Flansch PN40
Grundversion
| DN | Baulänge | Spannung | Druckbereich | Stellzeit | Ausführung | Type | Sequence |
|---|---|---|---|---|---|---|---|
| 80 mm | 180 mm | 24...240VDC/AC (50-60Hz) | 0...40 bar | 58 s | ATEX | BA115-80-0R | 26100000 |
| 80 mm | 180 mm | 24...240VDC/AC (50-60Hz) | 0...40 bar | 58 s | ATEX | BA135-80-0R | 26100001 |
| 80 mm | 180 mm | 100-240VAC | 0...40 bar | 27 s | ATEX | BA115-80-0H | 26100002 |
| 100 mm | 190 mm | 100-240VAC | 0...40 bar | 50 s | ATEX | BA115-100-0H | 26100003 |
