Armaturen

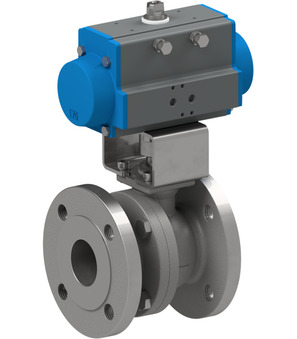

Flanschkugelhahn mit Druckluftdrehantrieb Serie BA079-D
für Dampf; Flansch PN16; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE-Graphit/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+198°C; Druckbereich Dampf 0...15bar
Grundversion
| DN | Baulänge | Type | Sequence |
|---|---|---|---|
| 25 mm | 46 mm | BA079-25-D0 | 25860000 |
| 32 mm | 54 mm | BA079-32-D0 | 25860001 |
| 50 mm | 82 mm | BA079-50-D0 | 25860002 |
| 80 mm | 122 mm | BA079-80-D0 | 25860003 |
| 100 mm | 152 mm | BA079-100-D0 | 25860004 |
| 125 mm | 196 mm | BA079-125-D0 | 25860005 |
Kugelhahn mit Druckluftdrehantrieb Serie BA175-D
ATEX II 2 G/D; Anschweißenden; Gehäuse, Kugel 1.4401; Dichtungen PTFE-verstärkt/FFKM; einfachwirkender Antrieb ATEX II 2 G/D c T6; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C
Grundversion
| DN | Baulänge | Druckbereich | Ausführung | Type | Sequence |
|---|---|---|---|---|---|
| 15 mm | 65 mm | 0...64 bar | ATEX | BA175-15-D0-A | 25870000 |
| 15 mm | 65 mm | 0...64 bar | ATEX | BA175-15-D0-AB | 25870001 |
| 40 mm | 116 mm | 0...25 bar | ATEX | BA175-40-D0-A | 25870002 |
Kugelhahn mit Druckluftdrehantrieb Serie BA175-S
ATEX II 2 G/D; Anschweißenden; Gehäuse, Kugel 1.4401; Dichtungen PTFE-verstärkt/FFKM; doppeltwirkender Antrieb ATEX II 2 G/D c T6; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C
Grundversion
| DN | Baulänge | Druckbereich | Ausführung | Type | Sequence |
|---|---|---|---|---|---|
| 15 mm | 65 mm | 0...64 bar | ATEX | BA175-15-S0-A | 25880000 |
| 20 mm | 76 mm | 0...40 bar | ATEX | BA175-20-S0-A | 25880001 |
| 40 mm | 116 mm | 0...25 bar | ATEX | BA175-40-S0-A | 25880002 |
Flanschkugelhahn mit Druckluftdrehantrieb Serie BA178-D0
Fire-Safe; TA-Luft; Baulänge gemäß ANSI B16.10; Flansch ANSI150; voller Durchgang; Gehäuse 1.4408; Kugel 1.4401; Dichtungen PTFE/Graphoil/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...20bar
Grundversion
| DN | Baulänge | Type | Sequence |
|---|---|---|---|
| 15 mm | 108 mm | BA178-15-D0 | 25890000 |
| 20 mm | 117 mm | BA178-20-D0 | 25890001 |
| 25 mm | 127 mm | BA178-25-D0 | 25890002 |
| 40 mm | 165 mm | BA178-40-D0 | 25890003 |
| 50 mm | 178 mm | BA178-50-D0 | 25890004 |
| 80 mm | 203 mm | BA178-80-D0 | 25890005 |
| 100 mm | 229 mm | BA178-100-D0 | 25890006 |
| DN | Baulänge | Spannung | Ausführung | Type |
|---|---|---|---|---|
| 15 mm | 108 mm | - | - | BA178-15-S0 |
