BUW9-100-SSIS-B-A3C
x 1.0

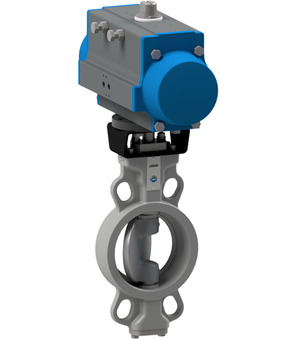

Absperrklappe mit Druckluftdrehantrieb BUW9-100-SSIS-D42-A3C
Absperrklappe mit Druckluftdrehantrieb; ATEX II 2 G/D Ex h X; Zwischenflanschausführung; doppelexzentrisch; Baulänge gemäß EN558−1R20; Gehäuse, Scheibe 1.4408; Welle 1.4542; Sitz Inconel 625; doppeltwirkender Antrieb ATEX II 2 G/D c T6; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+425°C; Druckbereich 0...25bar; DN 100mm; Einbaulänge 52mm; Flanschnenndruck PN10/16/25/ANSI150; Antrieb PAD115-H; inkl. Abnahmeprüfzeugnis EN-10204-3.1; für Material, Druck und Dichtheit
Intrastat Nr.: 84818085
Kurzartikelnummer: BUW9100SSISD42A3C
Kurzartikelnummer: BUW9100SSISD42A3C
Absperrklappe mit Druckluftdrehantrieb; ATEX II 2 G/D Ex h X; Zwischenflanschausführung; doppelexzentrisch; Baulänge gemäß EN558−1R20; Gehäuse, Scheibe 1.4408; Welle 1.4542; Sitz Inconel 625; doppeltwirkender Antrieb ATEX II 2 G/D c T6; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+425°C; Druckbereich 0...25bar; DN 100mm; Einbaulänge 52mm; Flanschnenndruck PN10/16/25/ANSI150; Antrieb PAD115-H; inkl. Abnahmeprüfzeugnis EN-10204-3.1; für Material, Druck und Dichtheit
| Abmessung | |
|---|---|
| DN | 100 mm |
| Baulänge | 52 mm |
| Flansch | PN10/16/25, ANSI150 |
| Ausführung | |
| Ausführung | ATEX |
| Eigenschaften | |
| Antrieb | PAD115-H |
PAD115-H
x 1.0
Druckluftdrehantrieb PAD115-H
Druckluftdrehantrieb Serie PAD; ATEX II 2 G/D; doppeltwirkend; Drehwinkel 90°; gemäß ISO 5211/NAMUR; Arbeitsdruckbereich max. 8bar; Dichtungen FKM; Temperaturbereich -20...+150°C; Durchmesser 115mm; Flansch ISO5211 F07/F10; Innenvierkant 22mm; Drehmoment bei 5,5bar 249Nm
