Absperrklappe mit Handgetriebe BUW6-350-DSE-G

Preis:

2.298,80 €
STASTO Allgemein
Absperrklappe mit Handgetriebe Serie BUW6-DSE-G Store
  1. Produkte
  2. Armaturen
  3. Ventile, Klappen und Absperrschieber - manuell
  4. Absperrklappen
  5. Absperrklappe mit Handgetriebe Serie BUW6-DSE-G
  6. BUW6-350-DSE-G

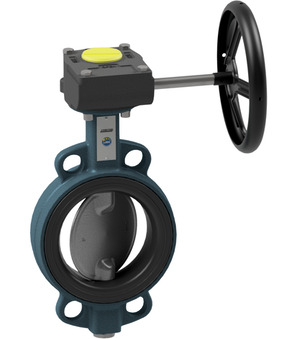

Absperrklappe mit Handgetriebe BUW6-350-DSE-G

Absperrklappe mit Handgetriebe BUW6-350-DSE-G

Absperrklappe mit Handgetriebe Serie BUW6-DSE-G; Zwischenflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette EPDM; Flanschnenndruck PN10/16/ANSI150; Mediumstemperatur -10...+130°C; Druckbereich 0...16bar; DN 350mm; Einbaulänge 78mm

Intrastat Nr.: 84818085
Ursprungsland: Italien
Gewicht: 53.062 kg
Kurzartikelnummer:BUW6350DSEG
https://www.stasto.eu/web/image/product.template/88471/image_1920?unique=b9bbba7

Absperrklappe mit Handgetriebe Serie BUW6-DSE-G; Zwischenflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette EPDM; Flanschnenndruck PN10/16/ANSI150; Mediumstemperatur -10...+130°C; Druckbereich 0...16bar; DN 350mm; Einbaulänge 78mm

2.298,80 € 2298.8 EUR 2.298,80 €

Preis auf Anfrage

  • DN
  • Baulänge
  • Druckbereich

Diese Kombination existiert nicht.

Verfügbarkeit:
Kontaktieren Sie uns
Abmessung
DN 350 mm
Baulänge 78 mm
Druck
Druckbereich 0...16 bar
