Absperrklappe mit Druckluftdrehantrieb Serie BUW6-DE-D2 Store
  1. Produkte
  2. Armaturen
  3. Ventile, Klappen und Absperrschieber - automatisch
  4. Absperrklappen - pneumatisch
  5. Absperrklappe mit Druckluftdrehantrieb Serie BUW6-DE-D2
  6. BUW6-050-DUE-D22

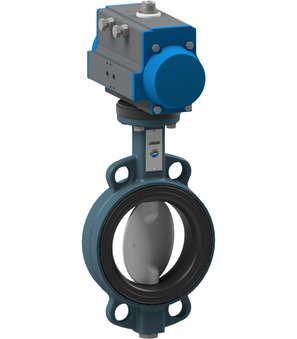

Absperrklappe mit Druckluftdrehantrieb BUW6-050-DUE-D22

Absperrklappe mit Druckluftdrehantrieb BUW6-050-DUE-D22

Absperrklappe mit Druckluftdrehantrieb Serie BUW6-DE-D2; Zwischenflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Welle 1.4016; Manschette EPDM; Flanschnenndruck PN10/16/ANSI150; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+130°C; Druckbereich 0...10bar; DN 50mm; Einbaulänge 43mm; Scheibe Stahl verzinkt; Antrieb PAD063

Intrastat Nr.: 84818085
Ursprungsland: Italien
Gewicht: 4.6 kg
Kurzartikelnummer: BUW6050DUED22
https://www.stasto.eu/web/image/product.template/88224/image_1920?unique=b9bbba7

Absperrklappe mit Druckluftdrehantrieb Serie BUW6-DE-D2; Zwischenflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Welle 1.4016; Manschette EPDM; Flanschnenndruck PN10/16/ANSI150; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+130°C; Druckbereich 0...10bar; DN 50mm; Einbaulänge 43mm; Scheibe Stahl verzinkt; Antrieb PAD063

364,90 € 364.9 EUR 364,90 €

Preis auf Anfrage

  • Anbauschnittstelle VDI/VDE 3845
  • Anbauschnittstelle 2 VDI/VDE 3845
  • Ventilschnittstelle Namur
  • DN
  • Baulänge
  • Steckerbreite
  • Schaltertyp
  • Ausführung
  • Spannung
  • Schaltleistung
  • Druckbereich
  • Scheibe
  • Kontaktmaterial
  • Gehäusematerial
  • Spule
  • Antrieb
  • Antrieb 2

Diese Kombination existiert nicht.

Verfügbarkeit:
Kontaktieren Sie uns

Teilen

Abmessung
DN 50 mm
Baulänge 43 mm
Druck
Druckbereich 0...10 bar
Materialien
Scheibe Stahl verzinkt
Eigenschaften
Antrieb PAD063

Datenblätter, Anleitungen, 3D-Dateien und Zertifikate...

In Ihrer Sprache
ZIP
Datenblätter
1
Datenblatt_Absperrklappe mit Druckluftdrehantrieb Serie BUW6-DE-D2_DE.pdf
Herunterladen
Montage- und Betriebsanleitungen
1
Montageanleitung_Absperrklappe mit Druckluftdrehantrieb Serie BUW6-DE-D2_DE.pdf
Herunterladen
Konformitätserklärungen
1
Konformitätserklärung_Absperrklappe mit Druckluftdrehantrieb Serie BUW6-DE-D2_DE.pdf
Herunterladen
CAD / 3D
1
CADSTEP_BUW6050DUED22.stp
Herunterladen

ZIP
Datové listy
1
Datový list_uzavírací klapka s otočným pneumatickým pohonem série BUW6-DE-D2_CS.pdf
Herunterladen
Montážní a provozní návody
1
Montážní předpis_uzavírací klapka s otočným pneumatickým pohonem série BUW6-DE-D2_CS.pdf
Herunterladen
Prohlášení o shodě
1
Prohlášení o shodě_uzavírací klapka s otočným pneumatickým pohonem série BUW6-DE-D2_CS.pdf
Herunterladen

ZIP
Data Sheets
1
Datablad_Spjældventil med pneumatisk drejedrev Serie BUW6-DE-D2_DA_DK.pdf
Herunterladen

ZIP
Data Sheets
1
Δελτίο δεδομένων_Πεταλούδα απομόνωσης με πνευματικό περιστροφικό ενεργοποιητή Σειρά BUW6-DE-D2_EL_GR.pdf
Herunterladen

ZIP
Data Sheets
1
Data sheet_Butterfly valve with pneumatic actuator Series BUW6-DE-D2_EN.pdf
Herunterladen
Assembly and Operating Instructions
1
Assembly instruction_Butterfly valve with pneumatic actuator Series BUW6-DE-D2_EN.pdf
Herunterladen
Declarations of Conformity
1
Declaration of conformity_Butterfly valve with pneumatic actuator Series BUW6-DE-D2_EN.pdf
Herunterladen

ZIP
Data Sheets
1
Ficha técnica_Válvula de mariposa con actuador rotativo neumático Serie BUW6-DE-D2_ES.pdf
Herunterladen

ZIP
Data Sheets
1
Tietolehti_Sulkuventtiili pneumaattisella kääntötoimilaitteella Sarja BUW6-DE-D2_FI.pdf
Herunterladen

ZIP
Data Sheets
1
Fiche technique_Vanne papillon avec actionneur rotatif pneumatique Série BUW6-DE-D2_FR.pdf
Herunterladen

ZIP
Data Sheets
1
Podatkovni list_Leptir ventil s pneumatskim rotacijskim pogonom Serija BUW6-DE-D2_HR.pdf
Herunterladen

ZIP
Adatlapok
1
Adatlap_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW6-DE-D2_HU.pdf
Herunterladen
Szerelési és kezelési útmutatók
1
Üzembehelyezési útmutató_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW6-DE-D2_HU.pdf
Herunterladen
Megfelelőségi nyilatkozatok
1
Megfelelőségi nyilatkozat_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW6-DE-D2_HU.pdf
Herunterladen

ZIP
Data Sheets
1
Scheda tecnica_Serranda di intercettazione con attuatore pneumatico rotativo Serie BUW6-DE-D2_IT.pdf
Herunterladen

ZIP
Data Sheets
1
Datablad_Spjeldventil med pneumatisk dreieaktuator Serie BUW6-DE-D2_NB_NO.pdf
Herunterladen

ZIP
Data Sheets
1
Datasheet_Vlinderklep met pneumatische draaiaandrijving Serie BUW6-DE-D2_NL.pdf
Herunterladen

ZIP
Karty katalogowe
1
Arkusz danych_przepustnica z napędem pneumatycznym Seria BUW6-DE-D2_PL.pdf
Herunterladen
Instrukcje montażu i obsługi
1
Instrukcja montażu_przepustnica z napędem pneumatycznym Seria BUW6-DE-D2_PL.pdf
Herunterladen
Deklaracje zgodności
1
Deklaracja zgodności_przepustnica z napędem pneumatycznym Seria BUW6-DE-D2_PL.pdf
Herunterladen

ZIP
Data Sheets
1
Fișă de date_Supapă fluture cu actuator rotativ pneumatic serie BUW6-DE-D2_RO.pdf
Herunterladen

ZIP
Podatkovni listi
1
Podatkovni list_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW6-DE-D2_SL.pdf
Herunterladen
Navodila za montažo in uporabo
1
Navodila za montažo_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW6-DE-D2_SL.pdf
Herunterladen
Izjave o skladnosti
1
Izjava o skladnosti_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW6-DE-D2_SL.pdf
Herunterladen

ZIP
Data Sheets
1
Tehnički list_leptir ventil sa pneumatskim aktuatorom serije BUW6-DE-D2_SRLATIN.pdf
Herunterladen
Assembly and Operating Instructions
1
Uputstvo za montažu_leptir ventil sa pneumatskim aktuatorom serije BUW6-DE-D2_SRLATIN.pdf
Herunterladen
Declarations of Conformity
1
Deklaracija o usklađenosti_leptir ventil sa pneumatskim aktuatorom serije BUW6-DE-D2_SRLATIN.pdf
Herunterladen

ZIP
Data Sheets
1
Datablad_Spjällventil med pneumatiskt vriddon Serie BUW6-DE-D2_SV.pdf
Herunterladen
BUW6-050-DUE-B x 1.0
Absperrklappe mit freiem Wellenende BUW6-050-DUE-B
Absperrklappe mit freiem Wellenende Serie BUW6-DE-B, BUW1-DE-B, BUWC-DE-B, BUWZ-DE-B; Zwischenflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Welle 1.4016; Manschette EPDM; Mediumstemperatur -10...+130°C; DN 50mm; Einbaulänge 43mm; Scheibe Stahl verzinkt; Druckbereich 0…16bar; Flansch PN10/16/ANSI150
In den Warenkorb
Druckluftdrehantrieb PAD063
PAD063 x 1.0
Druckluftdrehantrieb PAD063
Druckluftdrehantrieb Serie PAD; ATEX II 2 G/D; doppeltwirkend; Drehwinkel 90°; gemäß ISO 5211/NAMUR; Arbeitsdruckbereich max. 8bar; Durchmesser 63mm; Flansch ISO5211 F05/F07; Innenvierkant 14mm; Drehmoment bei 5,5bar 36Nm
In den Warenkorb
Zubehör
EB0X01
EB0X01
EB0X01
EB0X02
EB0X02
EB0X02
EB0X04YA
EB0X04YA
EB0X04YA
EB0X04YA-ULCSA-01
EB0X04YA-ULCSA-01
EB0X04YA-ULCSA-01
EB0X05
EB0X05
EB0X05
RI4604
RI4604
RI4604
RI4618
RI4618
RI4618
RI4646
RI4646
RI4646
