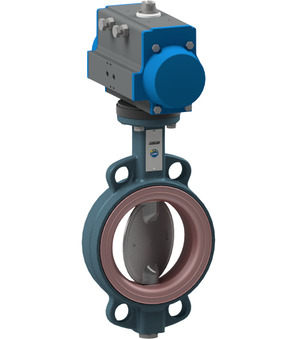

Absperrklappe mit Druckluftdrehantrieb BUW2-150-DSC-S32

Absperrklappe mit Druckluftdrehantrieb BUW2-150-DSC-S32

Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-S3; Zwischenflanschausführung; Baulänge gemäß EN558−1R20; für abrasive Medien (z.B. Sand, Zement, etc.); Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette NBR carboxylhaltig; Flanschnenndruck PN10/16/ANSI150; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+100°C; Druckbereich 0...6bar; DN 150mm; Einbaulänge 56mm; Antrieb PAS1255

Intrastat Nr.: 84818085
Ursprungsland: Italien
Gewicht: 23.35 kg
Kurzartikelnummer: BUW2150DSCS32
https://www.stasto.eu/web/image/product.template/88163/image_1920?unique=b9bbba7

Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-S3; Zwischenflanschausführung; Baulänge gemäß EN558−1R20; für abrasive Medien (z.B. Sand, Zement, etc.); Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette NBR carboxylhaltig; Flanschnenndruck PN10/16/ANSI150; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+100°C; Druckbereich 0...6bar; DN 150mm; Einbaulänge 56mm; Antrieb PAS1255

1.134,30 € 1134.3 EUR 1.134,30 €

Preis auf Anfrage

  • Anbauschnittstelle VDI/VDE 3845
  • Anbauschnittstelle 2 VDI/VDE 3845
  • Ventilschnittstelle Namur
  • DN
  • Baulänge
  • Steckerbreite
  • Schaltertyp
  • Ausführung
  • Spannung
  • Schaltleistung
  • Druckbereich
  • Kontaktmaterial
  • Gehäusematerial
  • Spule
  • Antrieb
  • Antrieb 2

Diese Kombination existiert nicht.

Verfügbarkeit:
Kontaktieren Sie uns

Teilen

Abmessung
DN 150 mm
Baulänge 56 mm
Druck
Druckbereich 0...6 bar
Eigenschaften
Antrieb PAS1255

Datenblätter, Anleitungen, 3D-Dateien und Zertifikate...

In Ihrer Sprache
ZIP
Datenblätter
2
Datenblatt_Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-D3_DE.pdf
Herunterladen
Datenblatt_Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-S3_DE.pdf
Herunterladen
Montage- und Betriebsanleitungen
1
Montageanleitung_Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-S3_DE.pdf
Herunterladen
Konformitätserklärungen
1
Konformitätserklärung_Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-S3_DE.pdf
Herunterladen
CAD / 3D
1
CADSTEP_BUW2150DSCS32.stp
Herunterladen

ZIP
Datové listy
2
Datový list_uzavírací klapka s otočným pneumatickým pohonem série BUW2-DSC-D3_CS.pdf
Herunterladen
Datový list_uzavírací klapka s otočným pneumatickým pohonem série BUW2-DSC-S3_CS.pdf
Herunterladen
Montážní a provozní návody
1
Montážní předpis_uzavírací klapka s otočným pneumatickým pohonem série BUW2-DSC-S3_CS.pdf
Herunterladen
Prohlášení o shodě
1
Prohlášení o shodě_uzavírací klapka s otočným pneumatickým pohonem série BUW2-DSC-S3_CS.pdf
Herunterladen

ZIP
Data Sheets
1
Datablad_Spjældventil med pneumatisk drejedrev Serie BUW2-DSC-D3_DA_DK.pdf
Herunterladen

ZIP
Data Sheets
1
Δελτίο δεδομένων_Πεταλούδα απομόνωσης με πνευματικό περιστροφικό ενεργοποιητή Σειρά BUW2-DSC-D3_EL_GR.pdf
Herunterladen

ZIP
Data Sheets
2
Data sheet_Butterfly valve with pneumatic actuator Series BUW2-DSC-D3_EN.pdf
Herunterladen
Data sheet_Butterfly valve with pneumatic actuator Series BUW2-DSC-S3_EN.pdf
Herunterladen
Assembly and Operating Instructions
1
Assembly instruction_Butterfly valve with pneumatic actuator Series BUW2-DSC-S3_EN.pdf
Herunterladen
Declarations of Conformity
1
Declaration of conformity_Butterfly valve with pneumatic actuator Series BUW2-DSC-S3_EN.pdf
Herunterladen

ZIP
Data Sheets
1
Ficha técnica_Válvula de mariposa con actuador rotativo neumático Serie BUW2-DSC-D3_ES.pdf
Herunterladen

ZIP
Data Sheets
1
Tietolehti_Sulkuventtiili pneumaattisella kääntötoimilaitteella Sarja BUW2-DSC-D3_FI.pdf
Herunterladen

ZIP
Data Sheets
1
Fiche technique_Vanne papillon avec actionneur rotatif pneumatique Série BUW2-DSC-D3_FR.pdf
Herunterladen

ZIP
Data Sheets
1
Podatkovni list_Leptirasti zaporni ventil s pneumatskim rotacijskim pogonom Serija BUW2-DSC-D3_HR.pdf
Herunterladen

ZIP
Adatlapok
2
Adatlap_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-D3_HU.pdf
Herunterladen
Adatlap_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-S3_HU.pdf
Herunterladen
Szerelési és kezelési útmutatók
1
Üzembehelyezési útmutató_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-S3_HU.pdf
Herunterladen
Megfelelőségi nyilatkozatok
1
Megfelelőségi nyilatkozat_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-S3_HU.pdf
Herunterladen

ZIP
Data Sheets
1
Scheda tecnica_Serranda di intercettazione con attuatore pneumatico rotativo Serie BUW2-DSC-D3_IT.pdf
Herunterladen

ZIP
Data Sheets
1
Datablad_Spjeldventil med pneumatisk dreieaktuator Serie BUW2-DSC-D3_NB_NO.pdf
Herunterladen

ZIP
Data Sheets
1
Datasheet_Vlinderklep met pneumatische draaiaandrijving Serie BUW2-DSC-D3_NL.pdf
Herunterladen

ZIP
Karty katalogowe
2
Arkusz danych_przepustnica z napędem pneumatycznym Seria BUW2-DSC-D3_PL.pdf
Herunterladen
Arkusz danych_przepustnica z napędem pneumatycznym Seria BUW2-DSC-S3_PL.pdf
Herunterladen
Instrukcje montażu i obsługi
1
Instrukcja montażu_przepustnica z napędem pneumatycznym Seria BUW2-DSC-S3_PL.pdf
Herunterladen
Deklaracje zgodności
1
Deklaracja zgodności_przepustnica z napędem pneumatycznym Seria BUW2-DSC-S3_PL.pdf
Herunterladen

ZIP
Data Sheets
1
Fișă de date_Supapă fluture cu actuator rotativ pneumatic serie BUW2-DSC-D3_RO.pdf
Herunterladen

ZIP
Podatkovni listi
2
Podatkovni list_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-D3_SL.pdf
Herunterladen
Podatkovni list_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-S3_SL.pdf
Herunterladen
Navodila za montažo in uporabo
1
Navodila za montažo_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-S3_SL.pdf
Herunterladen
Izjave o skladnosti
1
Izjava o skladnosti_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-S3_SL.pdf
Herunterladen

ZIP
Data Sheets
2
Tehnički list_leptir ventil sa pneumatskim aktuatorom serije BUW2-DSC-D3_SRLATIN.pdf
Herunterladen
Tehnički list_leptir ventil sa pneumatskim aktuatorom serije BUW2-DSC-S3_SRLATIN.pdf
Herunterladen
Assembly and Operating Instructions
1
Uputstvo za montažu_leptir ventil sa pneumatskim aktuatorom serije BUW2-DSC-S3_SRLATIN.pdf
Herunterladen
Declarations of Conformity
1
Deklaracija o usklađenosti_leptir ventil sa pneumatskim aktuatorom serije BUW2-DSC-S3_SRLATIN.pdf
Herunterladen

ZIP
Data Sheets
1
Datablad_Spjällventil med pneumatiskt vriddon Serie BUW2-DSC-D3_SV.pdf
Herunterladen
BUW2-150-DSC-B x 1.0
Absperrklappe mit freiem Wellenende BUW2-150-DSC-B
Absperrklappe mit freiem Wellenende Serie BUW2-DSC-B; Zwischenflanschausführung; Baulänge gemäß EN558−1R20; für abrasive Medien (z.B. Sand, Zement, etc.); Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette NBR carboxylhaltig; Flanschnenndruck PN10/16/ANSI150; Mediumstemperatur -10...+100°C; Druckbereich 0...6bar; DN 150mm; Einbaulänge 56mm
In den Warenkorb
Druckluftdrehantrieb PAS1255
PAS1255 x 1.0
Druckluftdrehantrieb PAS1255
Druckluftdrehantrieb Serie PAS; ATEX II 2 G/D; einfachwirkend; Drehwinkel 90°; gemäß ISO 5211/NAMUR; Arbeitsdruckbereich max. 8bar; Durchmesser 125mm; Flansch ISO5211 F07/F10; Innenvierkant 22mm; Drehmoment bei 5,5bar 88,1Nm
