  5. Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA
  6. BAMA-025-SSTV-D0-EB0X01
BAMA-025-SSTV-D0-EB0X01

BAMA-025-SSTV-D0-EB0X01

BAMA-025-SSTV-D0

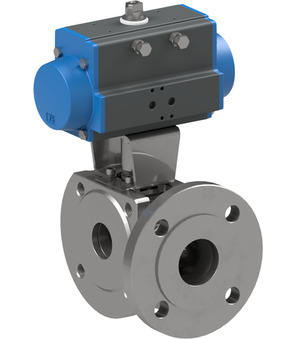

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA; 3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; reduzierter Durchgang; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar; Nennweite 25mm; Durchgang 20mm; Einbaulänge 46mm; Antrieb PAD052; Kugelbohrung L
EB0X01
Aufgebaute Endschalterbox; IP65; 2 Mikroschalter; passend für Antriebe PAD/PAS052-270; Schaltleistung 4A/250VAC-1A/24VDC; Schaltertyp Crouzet 831613; Kontaktmaterial Silber-Nickel; Gehäusematerial Kunststoff

Intrastat Nr.: 84818081
Ursprungsland: Italien
Gewicht: 1.958 kg
Kurzartikelnummer:BAMA025SSTVD0EB0X01
https://www.stasto.eu/web/image/product.template/232779/image_1920?unique=d9024cc

BAMA-025-SSTV-D0
Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA; 3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; reduzierter Durchgang; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar; Nennweite 25mm; Durchgang 20mm; Einbaulänge 46mm; Antrieb PAD052; Kugelbohrung L
EB0X01
Aufgebaute Endschalterbox; IP65; 2 Mikroschalter; passend für Antriebe PAD/PAS052-270; Schaltleistung 4A/250VAC-1A/24VDC; Schaltertyp Crouzet 831613; Kontaktmaterial Silber-Nickel; Gehäusematerial Kunststoff

1.113,90 € 1113.9 EUR 1.113,90 €

Preis auf Anfrage

  • Anbauschnittstelle VDI/VDE 3845
  • Anbauschnittstelle 2 VDI/VDE 3845
  • Ventilschnittstelle Namur
  • DN
  • Baulänge
  • Durchgang
  • Steckerbreite
  • Kugelbohrung
  • Schaltertyp
  • Ausführung
  • Spannung
  • Schaltleistung
  • Kontaktmaterial
  • Gehäusematerial
  • Spule
  • Antrieb

Diese Kombination existiert nicht.

Verfügbarkeit:
Kontaktieren Sie uns

Teilen

Abmessung
Anbauschnittstelle VDI/VDE 3845 80x30x20
Anbauschnittstelle 2 VDI/VDE 3845 80x30x30
DN 25 mm
Baulänge 46 mm
Durchgang 20 mm
Bauformen
Kugelbohrung L
Schaltertyp Crouzet 831613
Elektrische Kennzahlen
Schaltleistung 4A/250VAC-1A/24VDC
Materialien
Kontaktmaterial Silber-Nickel
Gehäusematerial Kunststoff
Eigenschaften
Antrieb PAD052
