Kugelhahn mit Druckluftdrehantrieb Serie BAB1 Store
  1. Produkte
  2. Armaturen
  3. Kugelhähne - automatisch
  4. Kugelhähne - pneumatisch
  5. Kugelhahn mit Druckluftdrehantrieb Serie BAB1
  6. BAB1-009-SSTV-D0-ABS54-PI06-C001-03-C002-31-6

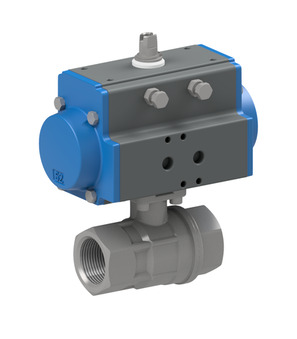

Kugelhahn mit Druckluftdrehantrieb BAB1-009-SSTV-D0-ABS54-PI06-C001-03-C002-31-6

Kugelhahn mit Druckluftdrehantrieb BAB1-009-SSTV-D0-ABS54-PI06-C001-03-C002-31-6

BAB1-009-SSTV-D0
Kugelhahn mit Druckluftdrehantrieb Serie BAB1; Innengewinde; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; RP 2"; Nennweite 50mm; Druckbereich 0-40bar; Einbaulänge 135mm; Antrieb PAD052
ABS54-PI06
Aufgebautes Steuerventil; Geschwindigkeitsregulierung; passend für pneumatische Absperrklappen; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Magnetventil (NM52W1S-PR); Antrieb PAD/PAS052-270; Schlauchanschluss Steckverschraubung 6mm
C001-03
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 24VDC / 48V/50-60Hz
C002-31-6
Gerätesteckdose; Steckerbreite 22mm; Standard; Spannung 0-250VAC/DC

Intrastat Nr.: 84818081
Ursprungsland: Italien
Gewicht: 4.58 kg
Kurzartikelnummer: BAB1009SSTVD0ABS54PI06C00103C002316
https://www.stasto.eu/web/image/product.template/184752/image_1920?unique=e49860b

BAB1-009-SSTV-D0
Kugelhahn mit Druckluftdrehantrieb Serie BAB1; Innengewinde; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; RP 2"; Nennweite 50mm; Druckbereich 0-40bar; Einbaulänge 135mm; Antrieb PAD052
ABS54-PI06
Aufgebautes Steuerventil; Geschwindigkeitsregulierung; passend für pneumatische Absperrklappen; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Magnetventil (NM52W1S-PR); Antrieb PAD/PAS052-270; Schlauchanschluss Steckverschraubung 6mm
C001-03
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 24VDC / 48V/50-60Hz
C002-31-6
Gerätesteckdose; Steckerbreite 22mm; Standard; Spannung 0-250VAC/DC

683,30 € 683.3 EUR 683,30 €

Preis auf Anfrage

  • Anbauschnittstelle VDI/VDE 3845
  • Anbauschnittstelle 2 VDI/VDE 3845
  • Ventilschnittstelle Namur
  • Innengewinde
  • DN
  • Baulänge
  • Steckerbreite
  • Schaltertyp
  • Ausführung
  • Spannung
  • Schaltleistung
  • Druckbereich
  • Kontaktmaterial
  • Gehäusematerial
  • Spule
  • Antrieb

Diese Kombination existiert nicht.

Verfügbarkeit:
Kontaktieren Sie uns

Teilen

Abmessung
Innengewinde RP 2"
DN 50 mm
Baulänge 135 mm
Bauformen
Steckerbreite 22 mm
Ausführung
Ausführung Standard
Elektrische Kennzahlen
Spannung 24VDC / 48V/50-60Hz
Druck
Druckbereich 0...40 bar
Eigenschaften
Spule C001
Antrieb PAD052
