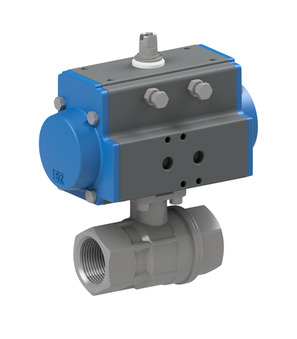

BAB1-006-SSTV-D0B-ABS52-C001-04-C002-31-6-EB0X01

BAB1-006-SSTV-D0B-ABS52-C001-04-C002-31-6-EB0X01

BAB1-006-SSTV-D0B
Kugelhahn mit Druckluftdrehantrieb Serie BAB1; Innengewinde; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; RP 1"; Nennweite 25mm; Druckbereich 0-64bar; Einbaulänge 90mm; Antrieb PAD052
ABS52
Aufgebautes Steuerventil Serie ABS; NAMUR; Schalldämpfer; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Impulsmagnetventil (NM52W2S-TP); Antrieb PAD052-270
C001-04
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 12VDC / 24V/50-60Hz
C002-31-6
Gerätesteckdose; Steckerbreite 22mm; Standard; Spannung 0-250VAC/DC
EB0X01
Aufgebaute Endschalterbox; IP65; 2 Mikroschalter; passend für Antriebe PAD/PAS052-270; Schaltleistung 4A/250VAC-1A/24VDC; Schaltertyp Crouzet 831613; Kontaktmaterial Silber-Nickel; Gehäusematerial Kunststoff

Intrastat Nr.: 84818081
Ursprungsland: Italien
Gewicht: 2.721 kg
Kurzartikelnummer: BAB1006SSTVD0BABS52C00104C002316EB0X01
https://www.stasto.eu/web/image/product.template/182906/image_1920?unique=94b97ec

BAB1-006-SSTV-D0B
Kugelhahn mit Druckluftdrehantrieb Serie BAB1; Innengewinde; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; RP 1"; Nennweite 25mm; Druckbereich 0-64bar; Einbaulänge 90mm; Antrieb PAD052
ABS52
Aufgebautes Steuerventil Serie ABS; NAMUR; Schalldämpfer; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Impulsmagnetventil (NM52W2S-TP); Antrieb PAD052-270
C001-04
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 12VDC / 24V/50-60Hz
C002-31-6
Gerätesteckdose; Steckerbreite 22mm; Standard; Spannung 0-250VAC/DC
EB0X01
Aufgebaute Endschalterbox; IP65; 2 Mikroschalter; passend für Antriebe PAD/PAS052-270; Schaltleistung 4A/250VAC-1A/24VDC; Schaltertyp Crouzet 831613; Kontaktmaterial Silber-Nickel; Gehäusematerial Kunststoff

621,00 € 621.0 EUR 621,00 €

Preis auf Anfrage

  • Anbauschnittstelle VDI/VDE 3845
  • Anbauschnittstelle 2 VDI/VDE 3845
  • Ventilschnittstelle Namur
  • Innengewinde
  • DN
  • Baulänge
  • Steckerbreite
  • Schaltertyp
  • Ausführung
  • Spannung
  • Schaltleistung
  • Druckbereich
  • Kontaktmaterial
  • Gehäusematerial
  • Spule
  • Antrieb

Diese Kombination existiert nicht.

Verfügbarkeit:
Kontaktieren Sie uns

Teilen

Abmessung
Anbauschnittstelle VDI/VDE 3845 80x30x20
Anbauschnittstelle 2 VDI/VDE 3845 80x30x30
Ventilschnittstelle Namur 1/4"
Innengewinde RP 1"
DN 25 mm
Baulänge 90 mm
Bauformen
Steckerbreite 22
Schaltertyp Crouzet 831613
Ausführung
Ausführung Standard
Elektrische Kennzahlen
Spannung 12VDC / 24V/50-60Hz
Schaltleistung 4A/250VAC-1A/24VDC
Druck
Druckbereich 0...64 bar
Materialien
Kontaktmaterial Silber-Nickel
Gehäusematerial Kunststoff
Eigenschaften
Spule C001
Antrieb PAD052
