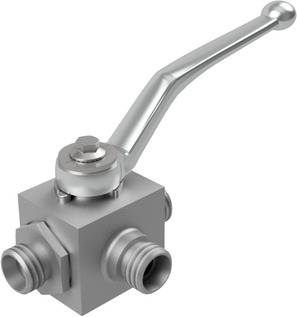

Hochdruckkugelhahn Serie BA236, BA646; 3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Außengewinde gemäß ISO 8434-1 (DIN 2353); Gehäuse Stahl verzinkt; Kugel Stahl; Dichtungen POM/NBR; Mediumstemperatur -20...+100°C; für Flüssigkeiten; Anschluss 22L/M30x2; Nennweite 20mm; Druckbereich 0...315bar; Einbaulänge 101mm; Kugelbohrung T
Ursprungsland: Deutschland
Gewicht: 1.5 kg
Kurzartikelnummer: BA64622LL
Hochdruckkugelhahn Serie BA236, BA646; 3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Außengewinde gemäß ISO 8434-1 (DIN 2353); Gehäuse Stahl verzinkt; Kugel Stahl; Dichtungen POM/NBR; Mediumstemperatur -20...+100°C; für Flüssigkeiten; Anschluss 22L/M30x2; Nennweite 20mm; Druckbereich 0...315bar; Einbaulänge 101mm; Kugelbohrung T
Technische Daten
| Druckbereich | 0...315 bar |
|---|---|
| Anschluss | 22L/M30x2 |
| DN | 20 mm |
| Baulänge | 101 mm |
| Druckbereich | 0...315 bar |
| Anschluss | 22L/M30x2 |
| DN | 20 mm |
| Baulänge | 101 mm |
| Kugelbohrung | T |
| Außengewinde | M30x2 |
| Baureihe | 22L |
BA646-22L-L
