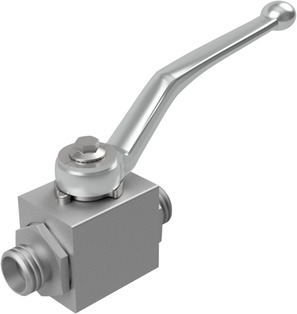

Hochdruckkugelhahn BA233-25S-L
Hochdruckkugelhahn Serie BA233; Außengewinde gemäß ISO 8434-1 (DIN 2353); Gehäuse Stahl verzinkt; Kugel Stahl; Dichtungen POM/NBR; Mediumstemperatur -20...+100°C; für Flüssigkeiten; Anschluss 25S/M36X2; Nennweite 20mm; Druckbereich 0...420bar; Einbaulänge 109mm
Intrastat Nr.: 84818081
Ursprungsland: Deutschland
Gewicht: 1.56 kg
Kurzartikelnummer:BA23325SL
Ursprungsland: Deutschland
Gewicht: 1.56 kg
Kurzartikelnummer:BA23325SL
Hochdruckkugelhahn Serie BA233; Außengewinde gemäß ISO 8434-1 (DIN 2353); Gehäuse Stahl verzinkt; Kugel Stahl; Dichtungen POM/NBR; Mediumstemperatur -20...+100°C; für Flüssigkeiten; Anschluss 25S/M36X2; Nennweite 20mm; Druckbereich 0...420bar; Einbaulänge 109mm
| Abmessung | |
|---|---|
| Außengewinde | M36x2 |
| DN | 20 mm |
| Baulänge | 109 mm |
| Bauformen | |
| Baureihe | 25S |
| Druck | |
| Druckbereich | 0...420 bar |
Datenblätter, Anleitungen, 3D-Dateien und Zertifikate...
