A1N2H6-G-250-PIB-01-ABS42-EPC02400-MSU04

A1N2H6-G-250-PIB-01-ABS42-EPC02400-MSU04

A1N2H6-G-250-PIB-01

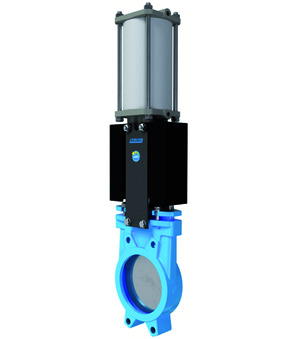

Plattenschieber mit doppeltwirkendem Pneumatikantrieb Serie A1N-PIB; Zwischenflanschausführung; Gehäuse GG25/GGG50; Schieberplatte 1.4301; weichdichtend Silikon; Packung PTFE-synthetisch/Silikon; Schrauben Edelstahl; Flanschnenndruck PN10; einseitig dichtend; Steuerdruck 5,5...8bar; Mediumstemperatur -5...+200°C; vorbereitet für 2 induktive Endlagenschalter; DN 250mm; Einbaulänge 70mm; Druckbereich 0…8bar; Gleitführung PTFE; Hochtemperatur-Beschichtung
ABS42
Aufgebautes Steuerventil Serie ABS; passend für pneumatische Plattenschieber; 5/2-Wege Magnetventil; Einschraubdrosseln; Schalldämpfer; montiert auf Zylinder; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-Magnetventil (E52W1SM14); Schiebernennweite 50-400mm
EPC02400
Magnetspule Typ EPC; ATEX- II 2G Ex mb IIC T5 Gb / II 2D Ex tb IIIC T95°C IP66 Db; Kabellänge 3m; Spannung 24VDC
MSU04
elektrische Stellungsanzeige Serie MSU; passend für Plattenschieber; aufgebauter induktiver Näherungsschalter, ATEX, EExi (1 Stück); Kabellänge 2m

Intrastat Nr.: 84818061
Ursprungsland: Spanien
Gewicht: 60.82 kg
Kurzartikelnummer:A1N2H6G250PIB01ABS42EPC02400MSU04

A1N2H6-G-250-PIB-01
Plattenschieber mit doppeltwirkendem Pneumatikantrieb Serie A1N-PIB; Zwischenflanschausführung; Gehäuse GG25/GGG50; Schieberplatte 1.4301; weichdichtend Silikon; Packung PTFE-synthetisch/Silikon; Schrauben Edelstahl; Flanschnenndruck PN10; einseitig dichtend; Steuerdruck 5,5...8bar; Mediumstemperatur -5...+200°C; vorbereitet für 2 induktive Endlagenschalter; DN 250mm; Einbaulänge 70mm; Druckbereich 0…8bar; Gleitführung PTFE; Hochtemperatur-Beschichtung
ABS42
Aufgebautes Steuerventil Serie ABS; passend für pneumatische Plattenschieber; 5/2-Wege Magnetventil; Einschraubdrosseln; Schalldämpfer; montiert auf Zylinder; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-Magnetventil (E52W1SM14); Schiebernennweite 50-400mm
EPC02400
Magnetspule Typ EPC; ATEX- II 2G Ex mb IIC T5 Gb / II 2D Ex tb IIIC T95°C IP66 Db; Kabellänge 3m; Spannung 24VDC
MSU04
elektrische Stellungsanzeige Serie MSU; passend für Plattenschieber; aufgebauter induktiver Näherungsschalter, ATEX, EExi (1 Stück); Kabellänge 2m

2.298,84 € 2298.84 EUR 2.298,84 €

DN
- 250 mm
Baulänge
- 70 mm
Ausführung
- ATEX
Druckbereich
- 0...10 bar
Druckbereich
- 0...8 bar

Diese Kombination existiert nicht.

Verfügbarkeit:

In den Warenkorb

Abmessung
DN	250 mm
Baulänge	70 mm
Ausführung
Ausführung	ATEX
Druck
Druckbereich	0...10 bar, 0...8 bar
