21HT3K0V110-BDV08230AY

21HT3K0V110-BDV08230AY

21HT3K0V110

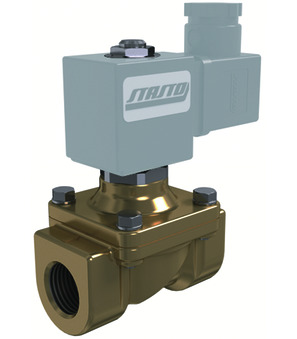

2/2-Wege-Magnetventil Serie 21H..K0V; zwangsgesteuert; NC; Körper Messing; Führungsrohr Edelstahl; Dichtung FKM; Steckerbreite 32mm; G 3/8"; DN 11mm; Druck AC 0-14bar; Druck DC 0-5bar; Medium -10/+120°C; Baulänge 56mm; Standardspule BDA
BDV08230AY
Magnetspule Typ BDV; für feuchte Umgebung; Zulassung CSA/UL/VDE; Steckerbreite 32mm; Spannung 230V/50Hz, 240V/60Hz


Ursprungsland: Italien
Gewicht: 0.55 kg
Kurzartikelnummer: 21HT3K0V110BDV08230AY
https://www.stasto.eu/web/image/product.template/244030/image_1920?unique=20bc7b5

NWT40-100
Profilmagnetzylinder Serie NWT; gemäß ISO 15552, VDMA; doppeltwirkend; Druckbereich 0,5...10bar; einstellbare Endlagendämpfung; Durchmesser 40mm; Hub 100mm; Kolbenstangengewinde M12x1,25; Anschluss 1/4"; Druckkraft bei 6 bar 754N

135,50 € 135.5 EUR 135,50 €

Preis auf Anfrage

  • Innengewinde
  • DN
  • Baulänge
  • Steckerbreite
  • Ausführung
  • Spannung
  • Spannungsart
  • Druck AC
  • Druck DC
  • Dichtung
  • Spule
  • Mediumstemperatur
  • Zulassung

Diese Kombination existiert nicht.

Verfügbarkeit:
Kontaktieren Sie uns

Teilen

Abmessung
Innengewinde G 3/8"
DN 11 mm
Baulänge 56 mm
Bauformen
Steckerbreite 32 mm
Elektrische Kennzahlen
Spannung 230V/50Hz-240V/60Hz
Spannungsart AC
Druck
Druck AC 0...14 bar
Druck DC 0...5 bar
Materialien
Dichtung FKM
Eigenschaften
Spule BDA
Mediumstemperatur -10...+120 °C
Zulassung UL/CSA/VDE
