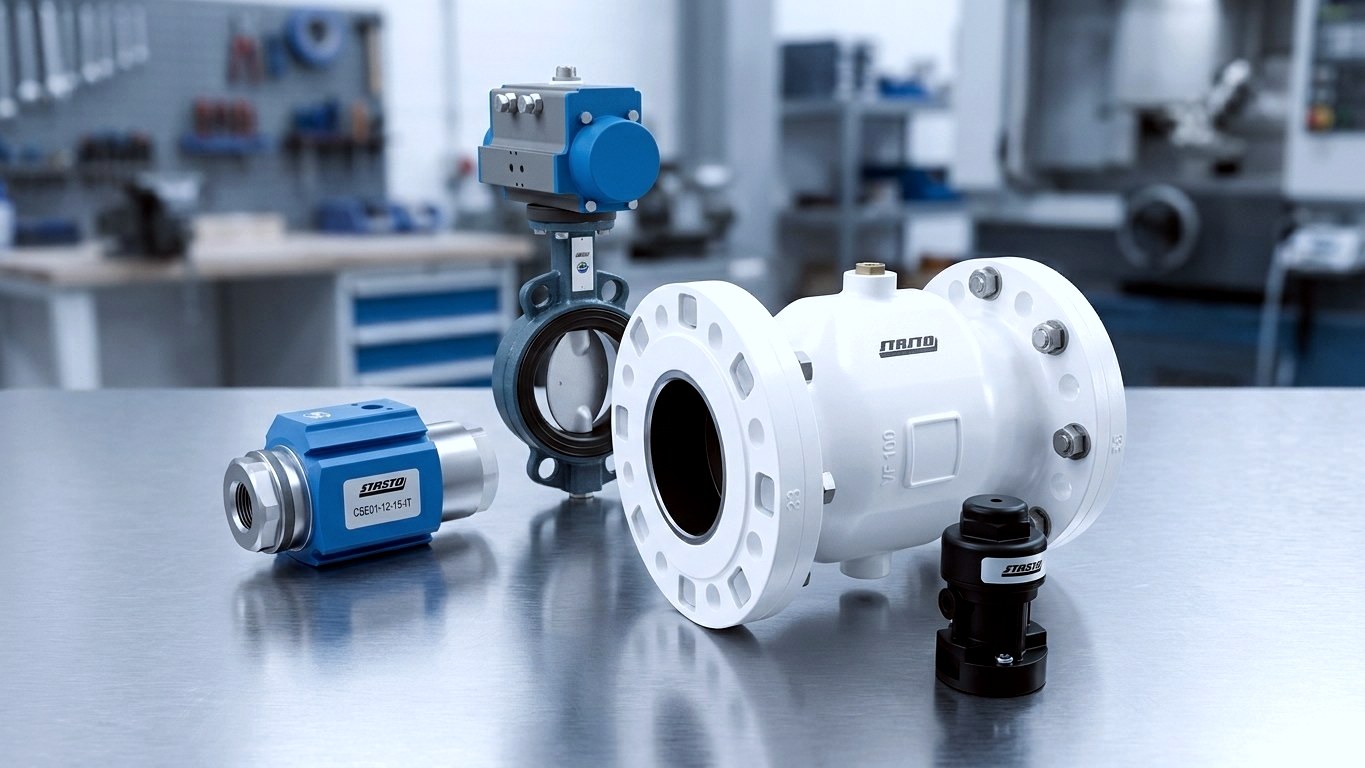

Schlauchquetschventile pneumatisch – Quetschventile für abrasive und aggressive Medien
Wenn Feststoffe, Schüttgut oder aggressive Suspensionen jede Ventilsitzdichtung in Wochen zerstören, ist das pneumatische Schlauchquetschventil die konstruktiv richtige Antwort: Das Medium fließt ausschließlich durch einen elastischen Schlaucheinsatz. Es gibt keinen Sitz, keinen Kegel, keine Spindel und keine Dichtung im Medienstrom — abgesperrt wird, indem der Steuerdruck den Schlauch vollständig zusammenquetscht. Verschleiß konzentriert sich damit auf ein einziges, definiert wechselbares Bauteil. STASTO führt pneumatische Schlauchquetschventile in mehreren Baureihen: von der Flanschausführung Serie PI02 und Serie VF in DN 40 bis DN 300 über die gewindeangeschlossene Serie PI08 (G 1", DN 25) bis zu den kompakten Quetschventilen Serie PI05/PI06 für Endlosschläuche. Wir wählen mit Ihnen Nennweite, Schlauchwerkstoff und Steuerung nach Medium, Betriebsdruck und Zyklusanforderung aus — nicht nach Katalogseite.
Auslegung nach Medium & Druck
Warum Quetschventil
Vier konstruktive Vorteile pneumatischer Schlauchquetschventile
Der Schlaucheinsatz übernimmt Absperrung und Mediumsführung zugleich. Das verändert die Verschleißlogik einer Absperrstelle grundlegend.
Kein Medienkontakt an Sitz und Antrieb
Der Durchgang ist ein glatter Schlauchkanal ohne Toträume, Kanten oder Dichtsitze. Abrasive Partikel, Fasern und Feststoffe passieren das Ventil, ohne funktionsrelevante Metallflächen zu berühren. Bei Verschleiß wird der Schlaucheinsatz getauscht, nicht die Armatur.
Vollhubiger, freier Querschnitt
Im geöffneten Zustand entspricht der Durchgang dem Schlauchinnendurchmesser — praktisch keine Querschnittsverengung, geringer Druckverlust, keine Ablagerungsnischen. Deshalb werden Quetschventile bei Suspensionen, Slurries und Pulvern klassischen Absperrarmaturen vorgezogen.
NC oder NO — passend zur Sicherheitslogik
Serie PI03 ist als NC (drucklos geschlossen) ausgeführt, Serie PI04 als NO. Bei den Endlosschlauch-Varianten ist PI05 = NC und PI06 = NO. Die Flanschbaureihen PI02, PI12 und VF arbeiten direkt beaufschlagt: Steuerdruck 1,8 bis 2,5 bar über dem tatsächlichen Betriebsdruck.
Werkstoff- und Hygienevarianten ab Katalog
Schlaucheinsätze in Naturkautschuk, Naturkautschuk lebensmittelecht, Naturkautschuk FDA-zugelassen (Serie PI02-WRA), EPDM lebensmittelecht, EPDM-HTEC lebensmittelecht und NBR lebensmittelecht. Medienberührte Anschlussteile der Serien PI03/PI04 in 1.4435, bei Serie PI08 in Edelstahl.
Grundlagen
Funktionsweise, Bauformen und Auswahlkriterien erklärt
Wer ein Quetschventil auslegt, entscheidet über drei Dinge: Anschlussform, Schaltlogik und Schlauchwerkstoff. Die folgenden Blöcke fassen zusammen, worauf es dabei ankommt.
So funktioniert ein pneumatisches Quetschventil
- Absperrprinzip
- Der Steuerdruck wirkt von außen auf den elastischen Schlaucheinsatz und quetscht ihn vollständig zu. Im Medienstrom liegt keine Dichtfläche.
- Direkt beaufschlagt
- Bei den Flanschbaureihen PI02, PI12 und VF wirkt der Steuerdruck unmittelbar auf den Schlauch: 1,8 bis 2,5 bar über dem tatsächlichen Betriebsdruck.
- Mit Antrieb
- Serie PI03 (NC) und Serie PI04 (NO) arbeiten mit Antriebsdurchmesser 80 mm; der Steuerdruck bei PI03 liegt bei 4,4–10 bar, bei PI04 nach Diagramm im Datenblatt.
- Verschleißteil
- Der Schlaucheinsatz ist das definierte Verschleißteil und separat bestellbar — die Armatur selbst bleibt im Einsatz.
Anschlussformen im Sortiment
- Flansch PN 10/16
- Serie PI02 (DN 40–300) und Serie VF (DN 40–250) mit Aluminiumgehäuse und Aluflansch, VF mit Stahlbuchse, PI02 optional mit Edelstahlbuchse.
- Flansch nach DIN 28459
- Serie PI12 in DN 100, Einbaulänge 280 mm, Steueranschluss 1/4" — wenn das Anschlussbild vorgegeben ist.
- Gewinde G 1"
- Serie PI08 mit Innengewinde G 1", DN 25, Anschlussteil Edelstahl, Einbaulänge 120 mm, Steueranschluss 1/8".
- Rp 1" hygienisch
- Serie PI03 und PI04 mit Anschlussteilen aus 1.4435, DN 25, für hygienisch anspruchsvolle Kleinnennweiten.
- Endlosschlauch
- Serie PI05/PI06 mit Polyamidgehäuse greift von außen auf den durchgehenden Schlauch, Steueranschluss M5.
Schlauchwerkstoffe wählen
- Naturkautschuk
- Standardwerkstoff für abrasive Medien, Schüttgut und Slurries in den Flanschbaureihen.
- Naturkautschuk lebensmittelecht / FDA
- Für Hygieneanwendungen; die FDA-zugelassene Ausführung führt die Serie PI02-WRA mit Aluflansch und Edelstahlbuchse.
- EPDM lebensmittelecht
- In Serie PI03/PI04 für -30…+95 °C; als EPDM-HTEC lebensmittelecht bis +90 °C verfügbar.
- NBR lebensmittelecht
- In Serie PI03/PI04 für -20…+80 °C, je nach Medienpaarung.
Serienvergleich
PI02, VF, PI03/PI04, PI08 und PI05/PI06 im direkten Vergleich
Die Baureihen unterscheiden sich in Anschluss, Nennweite und Schaltlogik. Die Tabelle zeigt die Kenndaten aus den Artikelbeschreibungen im Überblick.
| PI02 | VF | PI03 / PI04 | PI08 | PI05 / PI06 | |
|---|---|---|---|---|---|
| Anschluss | Flansch PN 10/16 | Flansch PN 10/16 | Rp 1" | Innengewinde G 1" | Endlosschlauch, Gehäuse Polyamid |
| Nennweite | DN 40–300 | DN 40–250 | DN 25 | DN 25 | für Endlosschläuche |
| Schaltlogik | direkt beaufschlagt | direkt beaufschlagt | PI03 = NC, PI04 = NO | direkt beaufschlagt | PI05 = NC, PI06 = NO |
| Betriebsdruck | 0–6 bar (variantenabhängig 0–5,5 bar) | 0–6 bar | 0–6 bar | 0–5,5 bar | Steuerdruck 1–6 bar |
| Mediumstemperatur | -10…+80 °C | -10…+80 °C | EPDM -30…+95 °C, NBR -20…+80 °C | -10…+80 °C | -30…+100 °C |
| Steueranschluss | 1/4" | 1/4" | Antrieb 80 mm | 1/8" | M5 |
| Passendes Steuerventil | auf Anfrage | ABS33 | ABS31 | ABS33 | auf Anfrage |
Serienübersicht
Pneumatische Schlauchquetschventile im STASTO-Shop
Jede Baureihe führt zur passenden Unterkategorie mit Artikeln, Einbaulängen und Datenblättern.
Einsatzbereiche
Wo pneumatische Quetschventile ihre Stärken ausspielen
Überall dort, wo Feststoffe, Fasern oder aggressive Medien klassische Absperrarmaturen verschleißen.
Abrasive Medien und Slurries
Sand, Kies, Kalkmilch, Zementschlämme, Flugasche, Erzsuspensionen: Der Feststoff läuft durch den Elastomerschlauch, nicht über eine metallische Dichtkante. Naturkautschuk-Einsätze sind hier der Standardwerkstoff.
Schüttgut und Pulver
Dosier- und Absperrstellen unter Silos, Zellenradschleusen und pneumatischen Förderstrecken. Der volle, glatte Querschnitt verhindert Brückenbildung und Anhaftungen; im geschlossenen Zustand quetscht der Schlauch trocken zu.
Lebensmittel, Getränke, Pharma-Nebenprozesse
Für Anwendungen mit Hygienedokumentation stehen FDA-zugelassener Naturkautschuk (PI02-WRA), Naturkautschuk lebensmittelecht (VF), EPDM lebensmittelecht und EPDM-HTEC lebensmittelecht (bis +90 °C) zur Verfügung. Welche Zulassung Ihre Variante trägt, weisen wir mit dem Angebot aus.
Aggressive und verunreinigte Flüssigkeiten
Neutralisationsmittel, Kalk- und Fällungsreagenzien, Abwasser mit Feststoffanteil. Entscheidend ist die Werkstoffpaarung Schlaucheinsatz/Medium — wir gleichen sie vor der Bestätigung gegen das Datenblatt ab.
Dosier- und Taktbetrieb
Kurze Schaltzeiten mit aufgebautem Steuerventil ABS31/ABS33, Spule BDA und Steckdose C003 (optional mit LED und VDR). Bei hoher Zyklenzahl planen Sie den Schlaucheinsatz als Verschleißteil ein.
Laborsysteme und Kleinvolumen
Serie PI05/PI06 sperrt Endlosschläuche von außen ab, ohne den Fluidweg zu unterbrechen — Polyamidgehäuse, Steueranschluss M5, Mediumstemperatur -30…+100 °C.
Beschaffung ohne Umwege

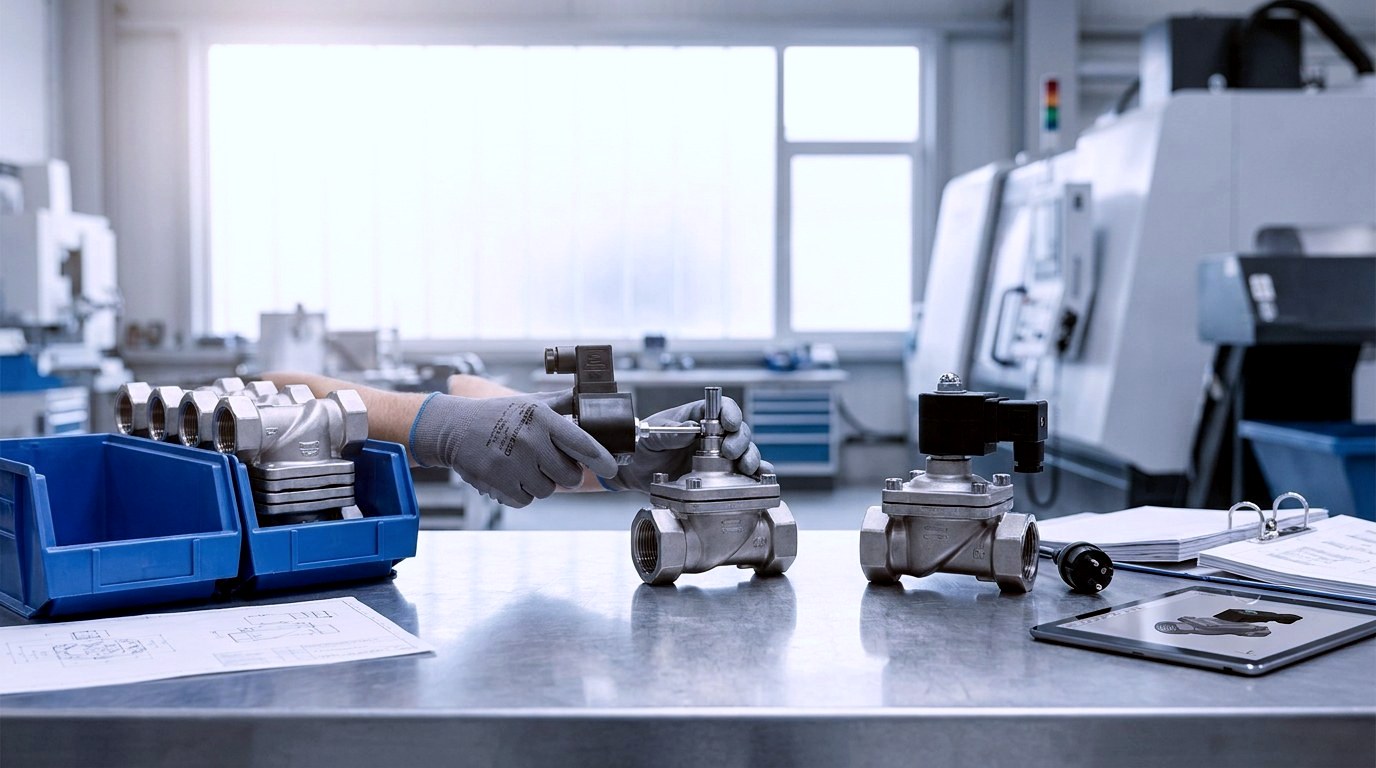

Verfügbarkeit, Aufbau und Dokumentation
Von der Standardnennweite bis zum komplett aufgebauten Ventil mit Steuerventil, Spule und Steckdose.
Verfügbarkeit
Gängige Nennweiten und Standard-Schlauchwerkstoffe sind Lagersortiment bzw. kurzfristig disponierbar — die verbindliche Verfügbarkeit und Lieferzeit sehen Sie je Variante auf der Produktseite oder erhalten Sie mit dem Angebot. Sonderwerkstoffe und Sondernennweiten auf Anfrage.
Komplett aufgebaut
Steuerventile der Serie ABS liefern wir montiert: ABS33 passt zu Serie PI08 und Serie VF, ABS31 zu Serie PI03 und Serie PI04 — jeweils mit 3/2-Wegemagnetventil und Schalldämpfer. Dazu Magnetspulen Typ BDA (u. a. 24 V DC oder 220–230 V/50–60 Hz) sowie Gerätesteckdosen Serie C003.
Ex-Bereich und Ersatzteile
Ausführungen mit ATEX-gekennzeichneten Spulen sind je nach Serie und Variante auf Anfrage realisierbar; bitte Zone, Gerätegruppe und Temperaturklasse angeben. Schlaucheinsätze sind separat bestellbar — wir hinterlegen die Zuordnung auf Wunsch im Kundenkonto.
Dokumentation
Datenblätter mit Einbaulängen, Steuerdruck-/Betriebsdruck-Diagrammen und Maßzeichnungen zu jeder Serie; Werkstoff- und Zulassungsnachweise auf Anfrage je Variante.
Ablauf
In drei Schritten zum passenden Quetschventil
Wir legen nach Medium, Betriebsdruck und Zyklusanforderung aus — nicht nach Katalogseite.
Medium und Betriebsdaten klären
Medium, Feststoffanteil, Betriebsdruck, Temperatur und Nennweite bestimmen Baureihe und Schlauchwerkstoff. Für Hygieneanwendungen nennen Sie uns die geforderte Zulassung.
Baureihe und Schaltlogik festlegen
Flansch (PI02, VF, PI12), Gewinde (PI08), hygienische Kleinnennweite (PI03/PI04) oder Endlosschlauch (PI05/PI06) — dazu NC oder NO nach Ihrer Sicherheitslogik.
Steuerung ergänzen und bestellen
Auf Wunsch komplett aufgebaut mit Steuerventil ABS31/ABS33, Spule BDA und Steckdose C003. Schlaucheinsätze planen wir als Ersatzteil gleich mit ein.
Häufige Fragen
Schlauchquetschventile pneumatisch – Fragen und Antworten
Antworten zu Funktionsweise, Abgrenzung und Auswahl.
Wie funktioniert ein pneumatisches Schlauchquetschventil?
Ein pneumatisches Schlauchquetschventil sperrt ab, indem Steuerdruck einen elastischen Schlaucheinsatz von außen vollständig zusammenquetscht. Das Medium berührt weder Sitz noch Kegel, Spindel oder Dichtung — es fließt ausschließlich durch den Schlauch. Bei den direkt beaufschlagten Flanschbaureihen PI02, PI12 und VF liegt der Steuerdruck 1,8 bis 2,5 bar über dem tatsächlichen Betriebsdruck.
Was ist der Unterschied zwischen einem pneumatischen und einem elektrischen Quetschventil?
Pneumatische Quetschventile werden über Steuerdruck betätigt, elektrische über einen elektrischen Antrieb. STASTO führt in dieser Baureihe ausschließlich pneumatische Ausführungen; die elektrische Ansteuerung erfolgt hier über ein vorgeschaltetes 3/2-Wegemagnetventil der Serie ABS mit Spule Typ BDA.
Warum eignen sich Quetschventile für abrasive Medien?
Weil im Medienstrom keine metallische Dichtkante liegt: Sand, Kies, Schlämme oder Flugasche passieren nur den Elastomerschlauch. Verschleiß konzentriert sich auf den Schlaucheinsatz, der separat bestellbar und definiert wechselbar ist — die Armatur selbst bleibt im Einsatz.
Was bedeutet NC und NO beim Quetschventil?
NC (normally closed) heißt drucklos geschlossen, NO (normally open) drucklos geöffnet. Serie PI03 ist NC ausgeführt, Serie PI04 NO; bei den Endlosschlauch-Varianten gilt PI05 = NC und PI06 = NO.
Welche Nennweiten sind verfügbar?
Die Flanschbaureihe PI02 deckt DN 40 bis DN 300 ab, Serie VF DN 40 bis DN 250. Serie PI08 (G 1") und die Serien PI03/PI04 (Rp 1") arbeiten in DN 25, Serie PI12 in DN 100 mit Flansch nach DIN 28459.
Gibt es Schlauchquetschventile für Lebensmittelanwendungen?
Ja — Serie PI02-WRA ist mit FDA-zugelassenem Naturkautschuk-Schlaucheinsatz ausgeführt. Zusätzlich stehen Naturkautschuk lebensmittelecht (u. a. Serie VF), EPDM lebensmittelecht, EPDM-HTEC lebensmittelecht und NBR lebensmittelecht zur Verfügung. Welche Zulassung Ihre Variante konkret trägt, weisen wir mit dem Angebot aus.
Kann ich ein Quetschventil komplett mit Steuerung bestellen?
Ja, wir liefern Steuerventile der Serie ABS montiert: ABS33 zu Serie PI08 und VF, ABS31 zu Serie PI03 und PI04 — mit 3/2-Wegemagnetventil und Schalldämpfer, Spule Typ BDA (u. a. 24 V DC oder 220–230 V/50–60 Hz) und Gerätesteckdose Serie C003.
Sind ATEX-Ausführungen möglich?
Ausführungen mit ATEX-gekennzeichneten Spulen sind je nach Serie und Variante auf Anfrage realisierbar. Geben Sie Zone, Gerätegruppe und Temperaturklasse mit der Anfrage an — wir prüfen die Kombination vor der Bestätigung.
Passend dazu
Ergänzende Baureihen und Zubehör
Steuerventile, Spulen und weitere Quetschventil-Bauformen für die komplette Absperrstelle.
Nächster Schritt
Quetschventil nach Medium, Druck und Zyklus auslegen
Nennen Sie uns Medium, Feststoffanteil, Betriebsdruck, Temperatur und Nennweite — wir schlagen Baureihe, Schlauchwerkstoff und Steuerung vor.
