Magnetventile

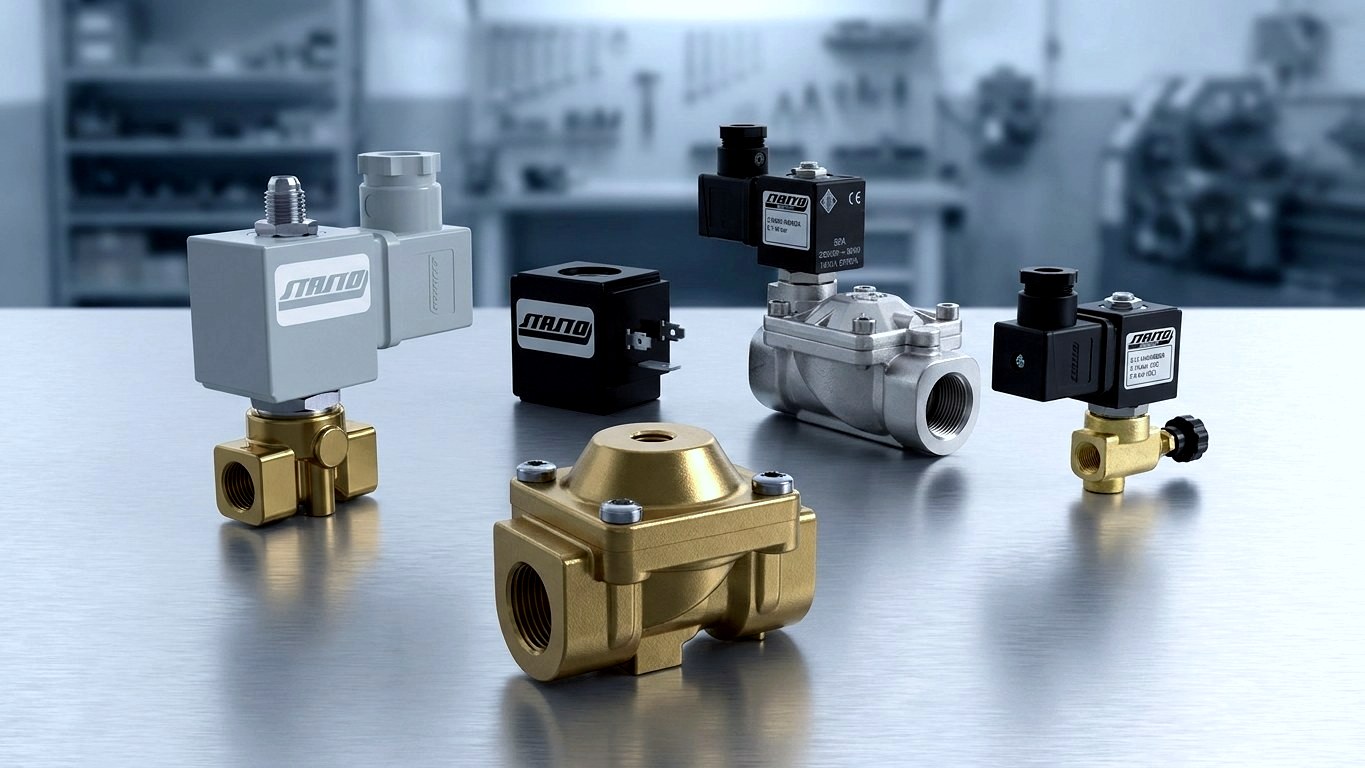

Magnetventile, die genau dann schalten, wenn es zählt.
Das richtige Magnetventil – ausgewählt nach Medium, Steuerungsart und Spule. 2/2- und 3/2-Wege, direkt-, vor- und zwangsgesteuert, mit passenden Spulen und Gerätesteckdosen, ein großer Teil ab Lager.
2/2 & 3/2-Wege – direkt-, vor- & zwangsgesteuert
Warum STASTO
Das richtige Ventil entscheidet über die Anlage.
Wir wählen Magnetventile nach Ihrem Medium und der passenden Steuerungsart aus – inklusive Spule, Spannung und Gerätesteckdose.
Für jedes Medium
Druckluft, Wasser, Öl, neutrale Gase, Dampf und aggressive Medien – Werkstoff und Dichtung passend zum Medium.
Jede Steuerungsart
Direktgesteuert für kleine Querschnitte und Vakuum, vor-/servogesteuert für hohe Durchflüsse mit Mindestdruckdifferenz, zwangsgesteuert für drucklosen Start.
Spule & Spannung passend
Magnetspulen für DC und AC (z. B. 24 V DC, 230 V AC), Schutzart und Gerätesteckdosen passend zur Anlage.
Vieles ab Lager
Ein großer Teil des Sortiments ist lagernd und schnell lieferbar; Ersatzspulen und Zubehör ebenso.
Auswahlhilfe
Magnetventile verstehen und richtig auswählen.
Steuerungsart, Wegefunktion und Spule entscheiden, ob ein Ventil zu Ihrer Anwendung passt. Die wichtigsten Begriffe im Überblick.
Steuerungsarten

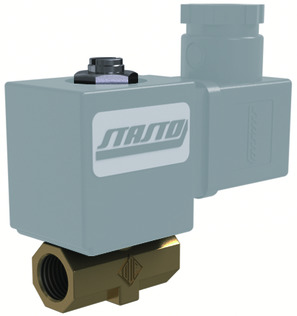

- Direktgesteuert
- Schaltet ohne Mindestdruck, auch im Vakuum – ideal für kleine Nennweiten.

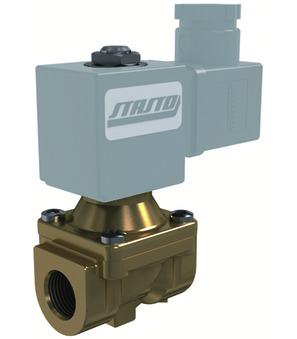

- Vorgesteuert (servo/membrangesteuert)
- Nutzt den Mediendruck zum Schalten; ermöglicht hohe Durchflüsse, benötigt aber eine Mindestdruckdifferenz.

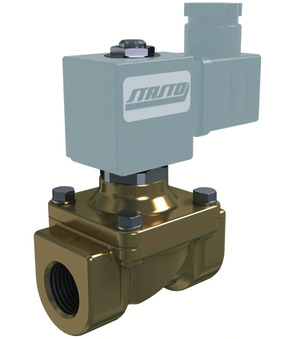

- Zwangsgesteuert
- Kombiniert Direkt- und Vorsteuerung und schaltet auch ohne Druckdifferenz bei großem Durchfluss.
Wegefunktion & Schaltstellung
- 2/2-Wege
- Zwei Anschlüsse, zwei Stellungen – Absperren oder Durchlassen eines Mediums.

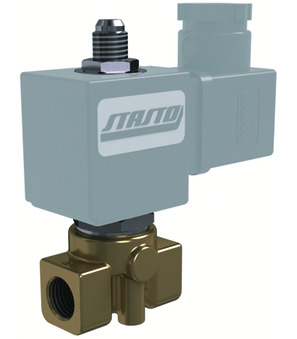

- 3/2-Wege
- Drei Anschlüsse zum Steuern und Entlüften, z. B. für Einfachzylinder und pneumatische Ansteuerung.
- Stromlos geschlossen (NC)
- Im unbestromten Zustand gesperrt, öffnet bei Bestromung.
- Stromlos offen (NO)
- Im unbestromten Zustand offen, schließt bei Bestromung.
Spule & Anschluss
- Spannung
- Magnetspulen für DC und AC, z. B. 24 V DC oder 230 V AC.
- Gerätesteckdose
- Elektrischer Anschluss der Spule, auch als Ersatzteil erhältlich.
- Schutzart
- Je nach Spule und Steckdose passend zur Einbauumgebung wählen.
Vergleich
Direkt-, vor- oder zwangsgesteuert?
Die Steuerungsart bestimmt Durchfluss, Mindestdruck und Einsatzbereich. So unterscheiden sich die drei Bauarten.
| direktgesteuert | vorgesteuert | zwangsgesteuert | |
|---|---|---|---|
| Mindestdruckdifferenz | nicht erforderlich | erforderlich | nicht erforderlich |
| Durchfluss | kleinere Nennweiten | hoch | hoch |
| Vakuum-/druckloser Start | möglich | eingeschränkt | möglich |
| Typischer Einsatz | kleine Querschnitte, Vakuum | große Durchflüsse mit Druck | großer Durchfluss ohne Druckdifferenz |
Kategorien
Finden Sie Ihre Baureihe.
Wählen Sie direkt nach Wegefunktion und Steuerungsart oder ergänzen Sie passende Spulen und Gerätesteckdosen.
Einsatzgebiete
Überall, wo Medien gesteuert werden.
Magnetventile steuern Luft, Wasser und weitere Medien zuverlässig in den unterschiedlichsten Branchen.

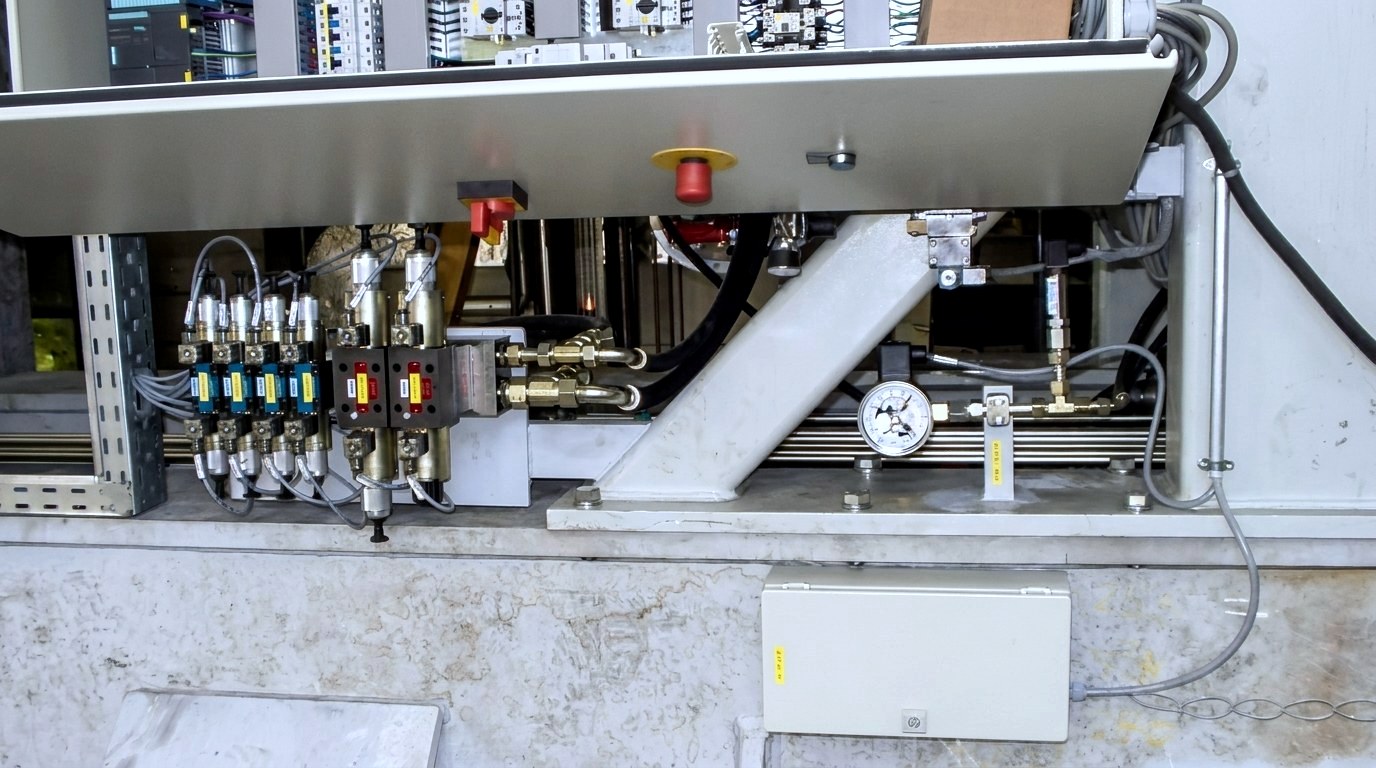

Maschinen- & Anlagenbau
Steuern von Luft, Wasser und Hydraulikmedien in Maschinen und Vorrichtungen.

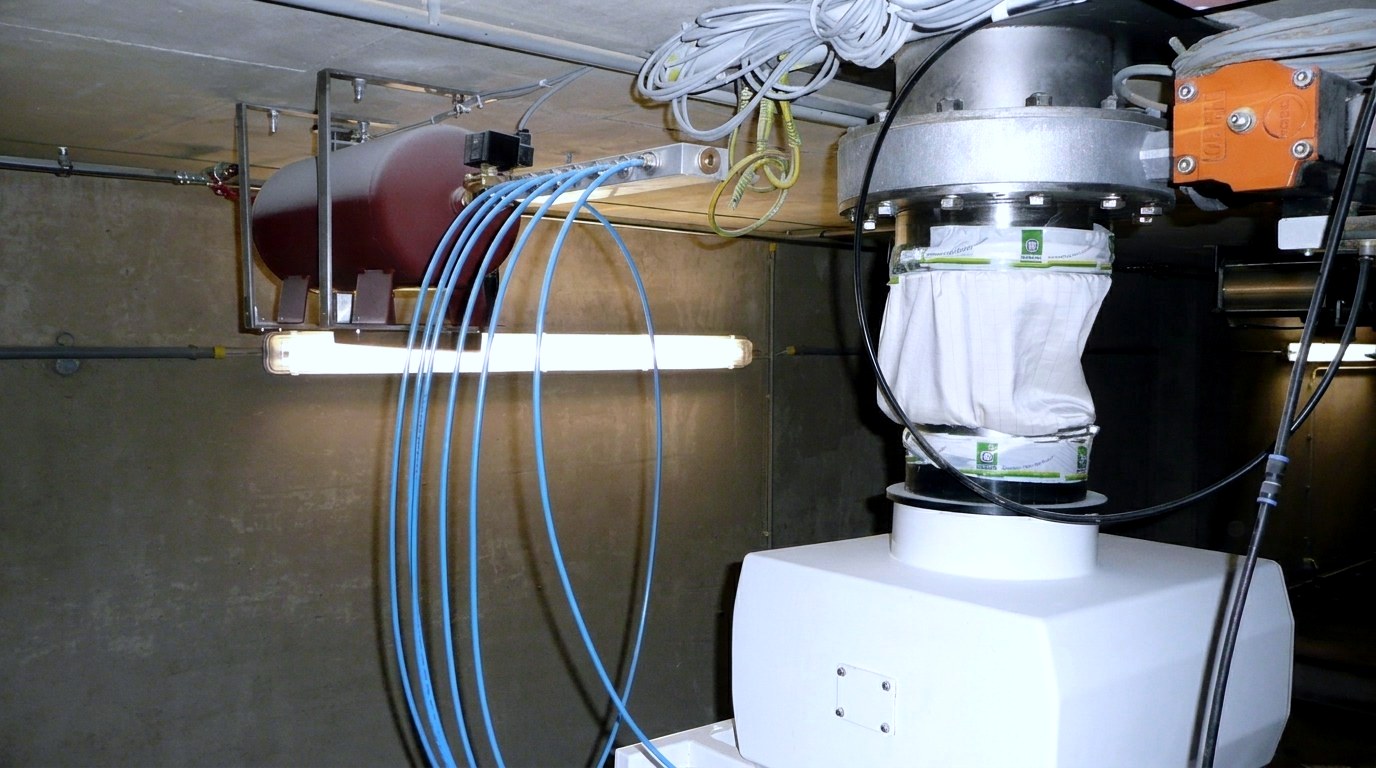

Verfahrenstechnik
Dosieren, Absperren und Spülen in Prozess- und Dosieranlagen.

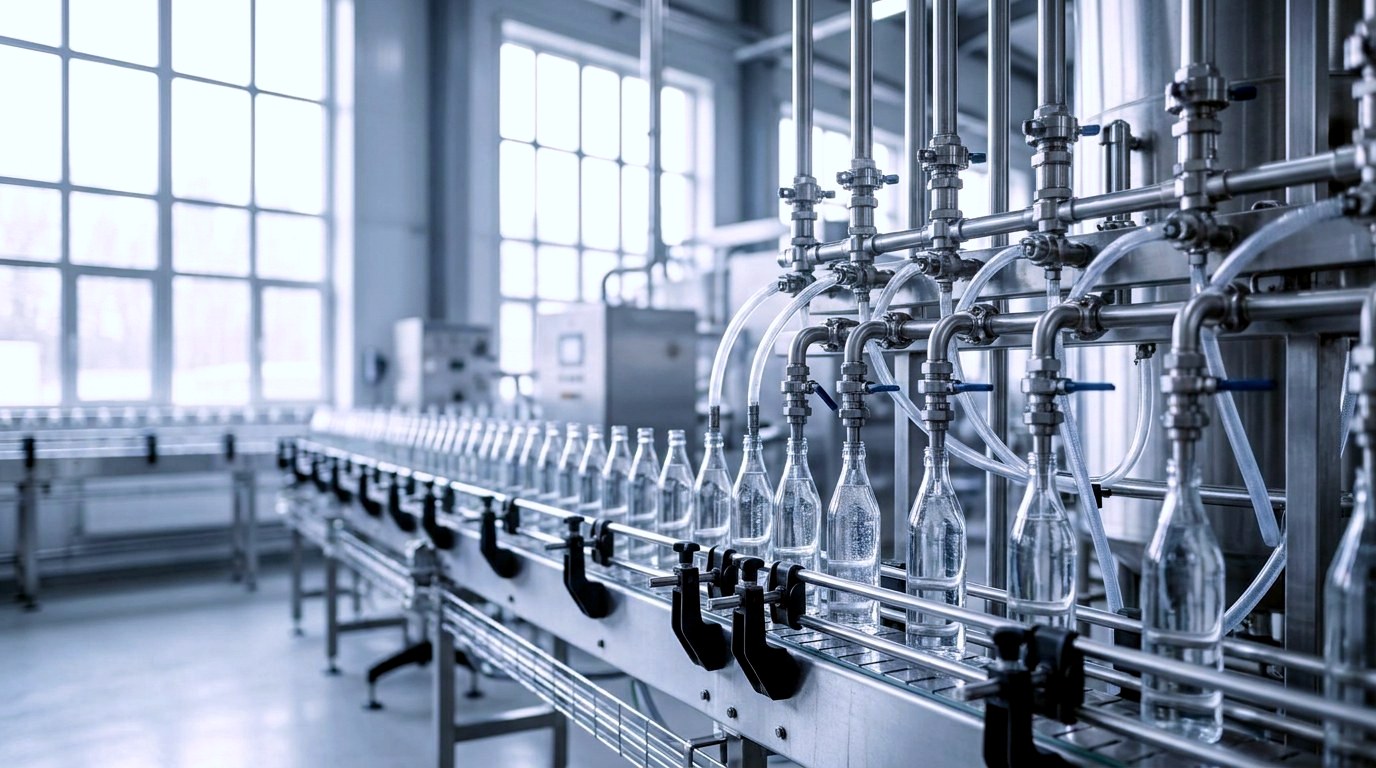

Lebensmittel & Wasser
Trinkwasser, Reinigung und Abfüllung mit medienkonformen Werkstoffen.

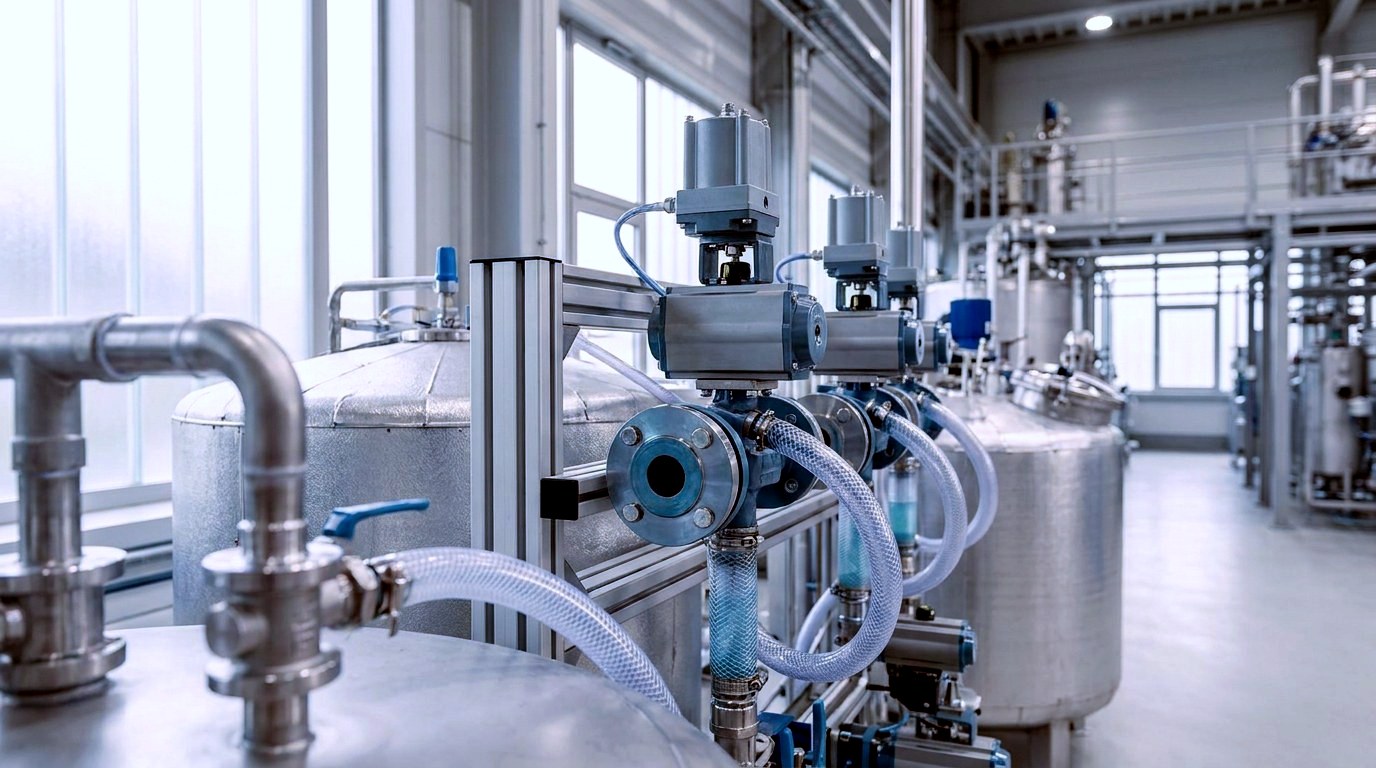

Chemie & Prozess
Aggressive Medien mit beständigen Werkstoffen und Dichtungen.

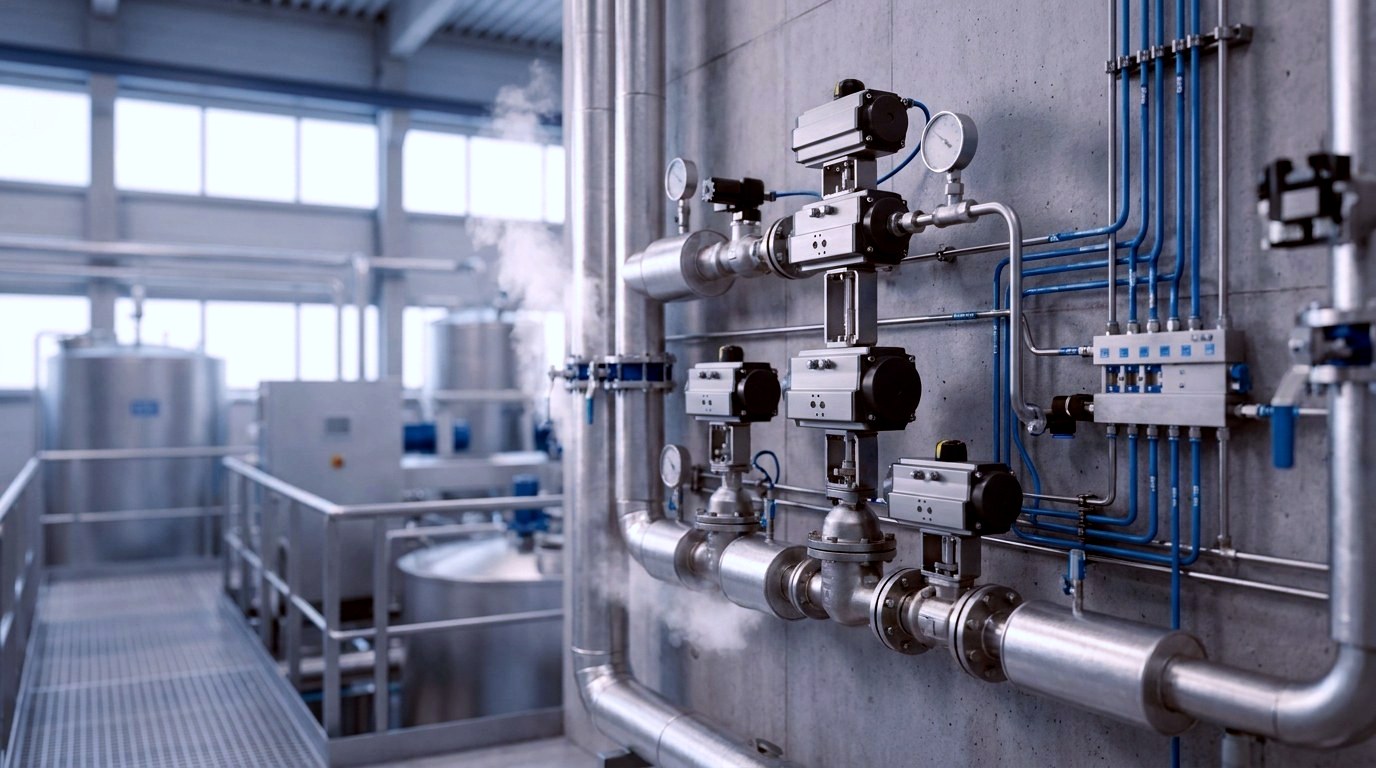

Druckluft & Dampf
Schalten von Druckluft und Dampf, z. B. in Pneumatik und Reinigung.

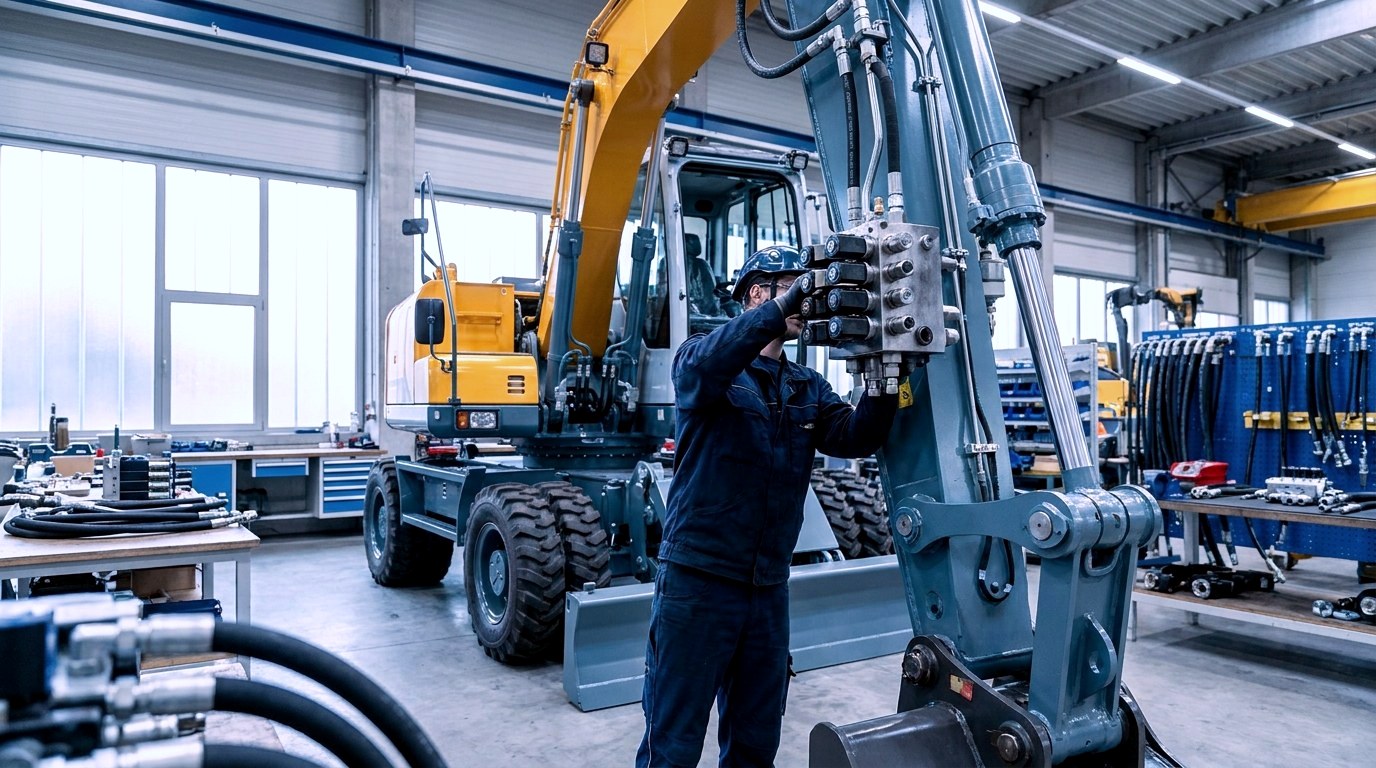

Mobile Maschinen
Robuste Ventile und Spulen für Fahrzeug- und Anbaugeräte-Hydraulik und -Pneumatik.
So geht's
In drei Schritten zum richtigen Magnetventil.
Von der Anwendung über die Auswahl bis zur Lieferung – wir begleiten Sie bei jedem Schritt.
Anwendung klären
Medium, Druck, Durchfluss, Temperatur und Anschluss bestimmen.
Ventil & Spule wählen
Wege/Steuerungsart, Werkstoff/Dichtung sowie Spule/Spannung und Steckdose festlegen.
Ab Lager liefern
Lagernde Baureihen schnell, Sonderausführungen auf Anfrage.
FAQ
Welches Medium müssen Sie schalten?
Antworten auf die häufigsten Fragen rund um die Auswahl von Magnetventilen.
Direkt- oder vorgesteuert – wann brauche ich welche Steuerungsart?
Direktgesteuerte Ventile schalten ohne Mindestdruck und eignen sich für kleine Nennweiten und Vakuum; vorgesteuerte Ventile nutzen den Mediendruck und ermöglichen hohe Durchflüsse, benötigen dafür aber eine Mindestdruckdifferenz. Für großen Durchfluss ohne ausreichende Druckdifferenz bietet sich die zwangsgesteuerte Bauart an.
Was ist der Unterschied zwischen 2/2-Wege und 3/2-Wege?
Ein 2/2-Wege-Ventil hat zwei Anschlüsse und sperrt oder lässt ein Medium durch; ein 3/2-Wege-Ventil hat drei Anschlüsse und kann zusätzlich entlüften. 3/2-Wege-Ventile werden typisch zur pneumatischen Ansteuerung, z. B. von Einfachzylindern, eingesetzt.
Was bedeutet stromlos geschlossen (NC) oder stromlos offen (NO)?
Stromlos geschlossen (NC) bedeutet, dass das Ventil im unbestromten Zustand gesperrt ist und erst bei Bestromung öffnet; stromlos offen (NO) ist im unbestromten Zustand offen und schließt bei Bestromung. Die Wahl richtet sich nach der gewünschten Sicherheitsstellung bei Stromausfall.
Welche Spule, Spannung und Schutzart benötige ich?
Magnetspulen gibt es für DC und AC, z. B. 24 V DC oder 230 V AC, jeweils mit passender Gerätesteckdose und Schutzart. Welche Kombination passt, hängt von Ihrer Steuerung und der Einbauumgebung ab – wir beraten Sie gern bei der Auslegung.
Welcher Werkstoff und welche Dichtung passen zu meinem Medium?
Werkstoff und Dichtung werden passend zum Medium gewählt – etwa für Wasser, Öl, Dampf oder aggressive Medien. Teilen Sie uns Medium, Temperatur und Druck mit, dann empfehlen wir die geeignete Werkstoff-/Dichtungskombination.
Passend dazu
Verwandte Kategorien.
Ergänzen Sie Ihre Magnetventile mit Ventilinseln, weiteren Wegefunktionen und passenden Spulen.
Loslegen
Finden Sie das passende Magnetventil.
Stöbern Sie im Sortiment oder lassen Sie sich bei der Auslegung beraten.
